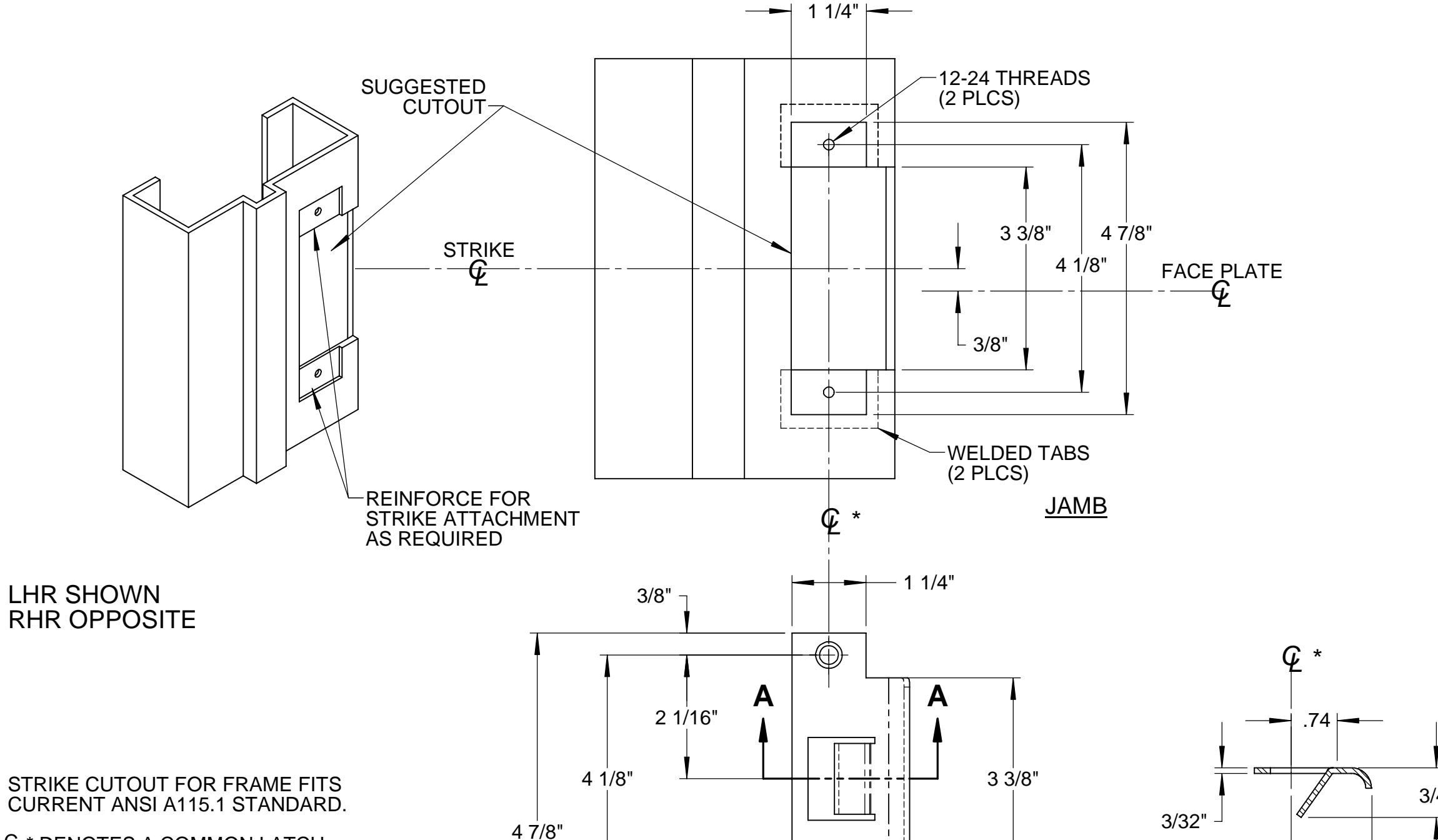

METAL JAMB PREPARATION

  • 1. STRIKE CUTOUT FOR FRAME FITS CURRENT ANSI A115.1 STANDARD.
  • 2. $\Psi$ * DENOTES A COMMON LATCH AND STRIKE CENTERLINE.
  • 3. WHEN DOOR SILENCERS ARE USED ON DOOR FRAME, ADJUST STRIKE LOCATION TO ENSURE COMMON LATCH AND STRIKE CENTERLINE.

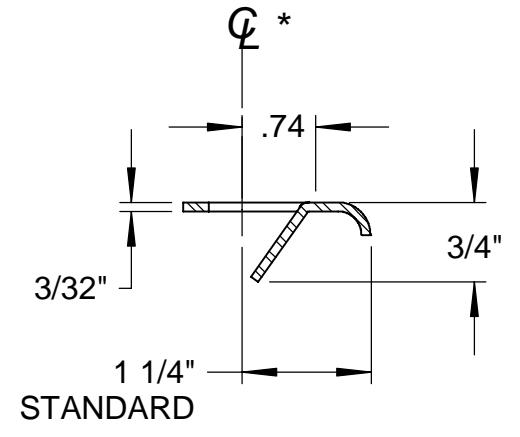

SECTION A-A

3300/8300 ANSI MORTISE EXIT DEVICE STRIKE PREPARATION FOR HOLLOW METAL JAMB

Date: 02/07/07 Page 1 of 1 P/N: 80-0180-236T Template No.: 30020-0 Rev.B ECN: 11009 Date: Appvd:

STRIKE
