YMM100RL SERIES
|
Lock
Function |
Holes | Holes in Door | |
|---|---|---|---|
| YMM100RL | Outside | Inside | |
| YMM101RL | A, E | A, E | |
| YMM102RL | A, C, E, L | A, C, E, L | |
| YMM105RL | |||
| YMM107RL | A, B, E | A, E | |
| YMM108RL | |||
| YMM108-2RL | |||
| YMM112-2RL | A, B, E | A, B, E | |
| YMM117-2RL | 7, 5, 5 | ||
| YMM160-2RL | |||
| YMM122RL | |||
| YMM147RL | A, B, E | A, C, E, L | |
| YMM160RL | |||
| YMM128RL | NONE | A, E | |
| YMM162RL | A, D, E, L | A, C, E, L | |
| Hole Chart | |||||
|---|---|---|---|---|---|
| Size | |||||
| Hole |
H.M.
Door |
Wood
Door |
Used for | ||
| Α |
Dia.
1-1/8 |
Dia.
1-1/8 |
Levers | ||
| В |
Dia.
1-1/4 (32) |
Dia.
1-1/4 (32) |
Cylinder | ||
| С |
Dia.
3/4 (19) |
Dia.
3/4 (19) |
Thumbturn or
Emergency Key |
||
| Е |
Dia.
5/16 (8) |
Dia.
5/16 (8) |
Rose
Thru-Bolts |
||
| L |
Dia.
.116 .953 (2.9) (24.2) #32 Drill Apart |
Dia.
1/16 (1.6) |
R1 & R2 Style
Thumbturn Plate Attaching Screws |
||
Lock can be mounted with cylinder outside or inside. Check for proper application.

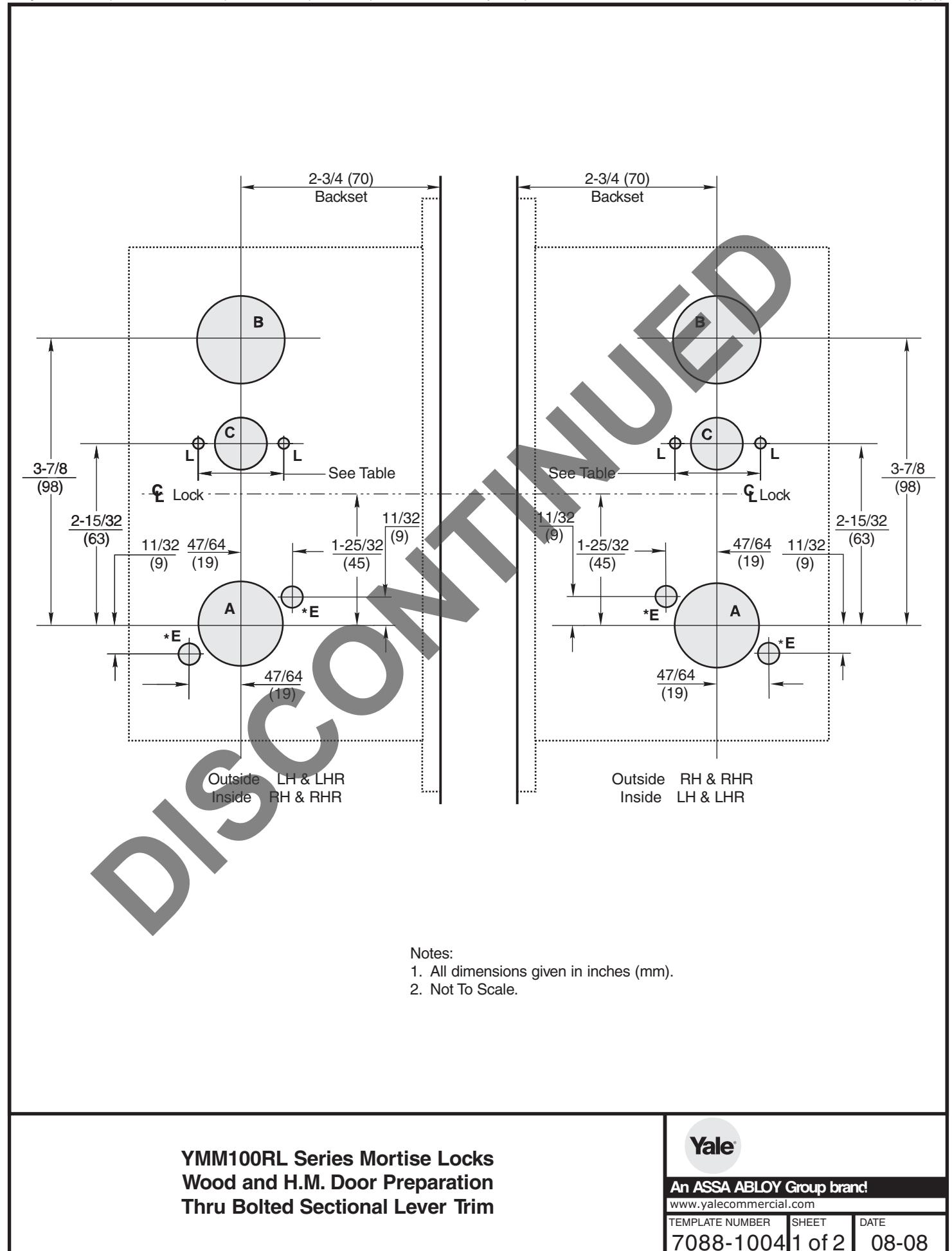

YMM100RL Series Mortise Locks Wood and H.M. Door Preparation Thru Bolted Sectional Lever Trim
An ASSA ABLOY Group brand
www.yalecommercial.com
TEMPLATE NUMBER SHEET 7088-1004 2 of 2
