ASSA ABLOY ACCENTRA YMM100FL Door Prep for Through Bolted Sectional Trim Code A Template_7088-1003
Open the original PDF document
View PDF7088-100
YMM100 SERIES
|
Lock
Function |
Holes in Door | ||
|---|---|---|---|
| YMM100 | Outside | Inside | |
| YMM101 | A, E | A, E | |
| YMM102 | A, C, E, F | A, C, E, F | |
| YMM105 | |||
| YMM107 | A, B, E | A, E | |
| YMM108 | |||
| YMM108-2 | |||
| YMM112-2 | A, B, E | A, B, E | |
| YMM117-2 | , D, L | Λ, υ, ι | |
| YMM160-2 | |||
| YMM122 | |||
| YMM147 | A, B, E | A, C, E, F | |
| YMM160 | |||
| YMM128 | NONE A, E | ||
| YMM162 | A, C, E, F | A, C, E, F | |
| Hole Chart | |||||
|---|---|---|---|---|---|
| Size | |||||
| Hole |
H.M.
Door |
Wood
Door |
Used for | ||
| A |
Dia.
1-1/8 (29) |
Dia.
1-1/8 (29) |
Levers | ||
| В |
Dia.
1-1/4 (32) |
Dia.
1-1/4 (32) |
Cylinder | ||
| С |
Dia.
3/4 (19) |
Dia.
3/4 (19) |
Thumbturn or
Emergency Key |
||
| Е |
Dia.
5/16 (8) |
Dia.
5/16 (8) |
Rose
Thru-Bolts |
||
| F |
Dia.
.116 (2.9) #32 Drill |
Dia.
1/16 (1.6) |
Thumbturn Plate
Attaching Screws |
||
Lock can be mounted with cylinder outside or inside. Check for proper application.

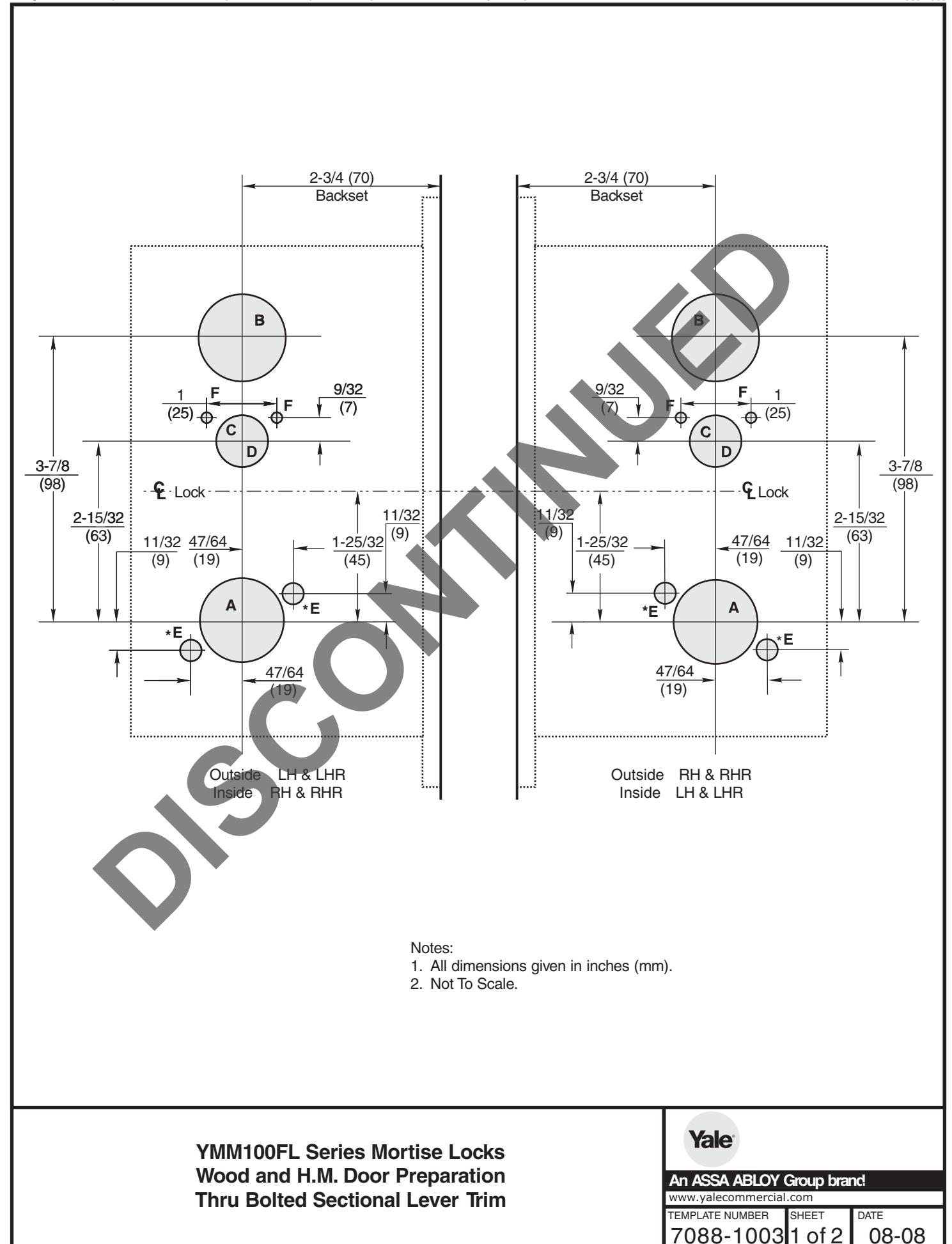

YMM100FL Series Mortise Locks Wood and H.M. Door Preparation Thru Bolted Sectional Lever Trim
