ASSA ABLOY ACCENTRA VN Escutcheon Indicator Trim for 8800 Series Mortise Locks Wood and H.M. Door Template_7088-1005
Open the original PDF document
View PDF
| Hole Chart | ||||||||
|---|---|---|---|---|---|---|---|---|
| Hole | S | ize | ||||||
| Hole | H.M Door | Wood Door | Used For | |||||
| Α | 1-1/8 (29) Dia. | 1-1/8 (29) Dia. | Lever/Knob | |||||
| В | 1-1/4 (32) Dia. | 1-1/4 (32) Dia. | Cylinder (O/S) | |||||
| С | 1-1/4 (32) Dia. | 1-1/4 (32) Dia. | Cylinder (I/S) | |||||
| D | 5/8 (16) Dia. | 5/8 (16) Dia. | Thumbturn (I/S) | |||||
| Е | 5/8 (16) Dia. | 5/8 (16) Dia. | Cointurn (O/S) | |||||
| F | 3/8 (10) Dia. | 3/8 (10) Dia. | Escutcheon Thrubolts | |||||
Notes:
- 1. All dimensions given in inches (mm)
- 2. Not to scale
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.
8800 MORTISE LOCKS

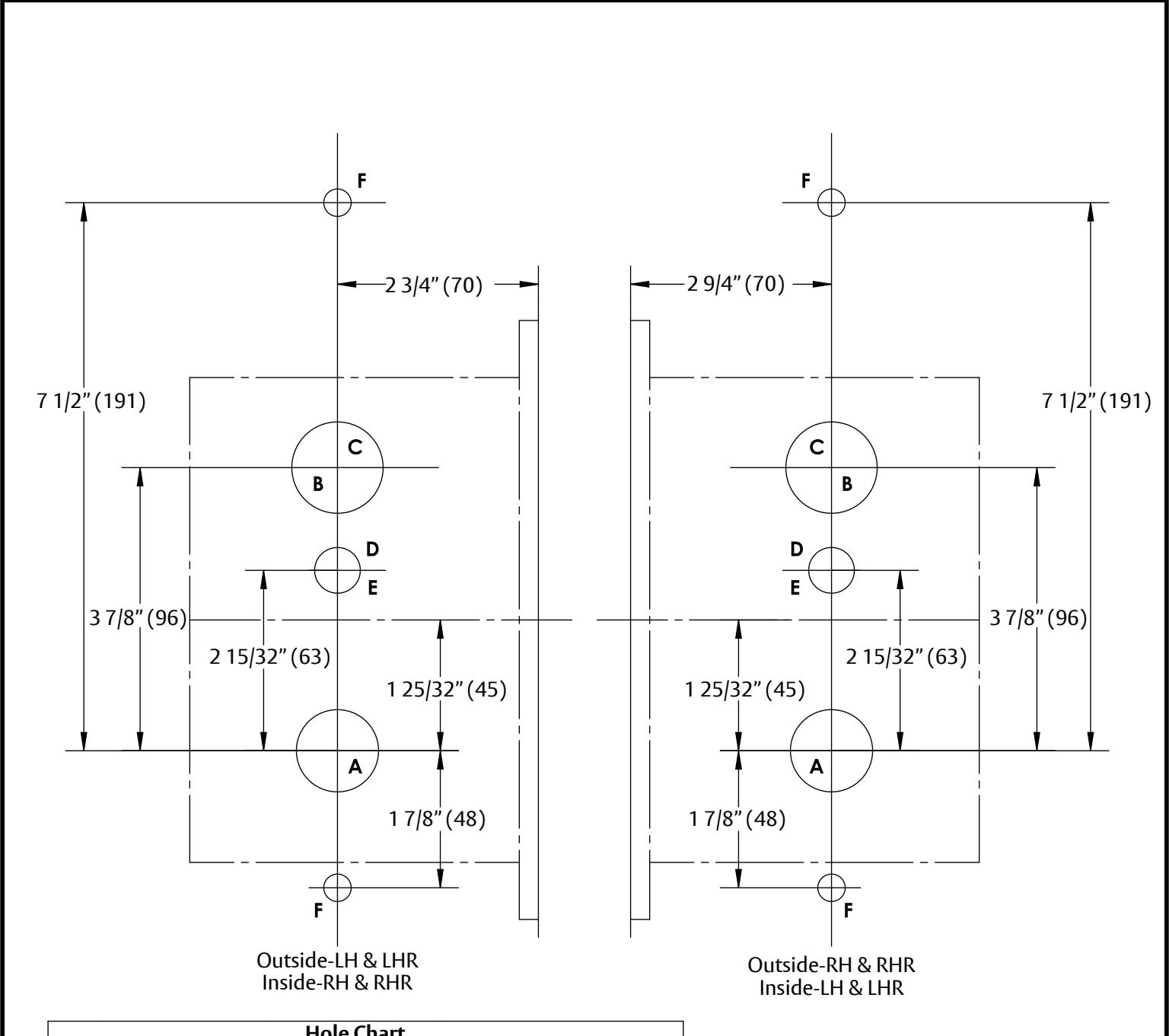

WOOD AND H.M. DOOR PREPARATION VN ESCUTCHEON INDICATOR TRIM
Contact us for support at 1-855-557-5078.
ASSA ABLOY
| SUPERSEDES | 01 | /21 | 1 O D | NOT | CALE I | DRAWING |
|---|---|---|---|---|---|---|
| TEMPLATE NUMBER 7088-1005 |
SHEET
1 o |
f2 | DATE | 11-23 | ||
| LOCK FUNCTION | HOLES IN DOOR |
|---|---|
|
8802
8862 8865 |
A, D, E, F |
| 8808 | A, B, F |
|
8808-2
8811-2 8812-2 8818-2 8860-2 |
A, B, C, F |
|
8809
8820 8822 8827 8832 8840 8847 8860 8861 8864 8867 |
A, B, D, F |
| 8866 | A, D, F |
| INDICATOR CODE | ADD HOLES | ||
|---|---|---|---|
| V*0 (INDICATOR OUTSIDE) | E | ||
| V0* (INDICATOR INSIDE) | D | ||
| V** (INDICATOR BOTH SIDES) | D, E | ||
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION. Contact us for support at 1-855-557-5078.
8800 MORTISE LOCKS
WOOD AND H.M. DOOR PREPARATION VN ESCUTCHEON INDICATOR TRIM
7088-1005 2 of 2 SHEET DATE SUPERSEDES DO NOT SCALE DRAWING TEMPLATE NUMBER 01/21 11-23
