ASSA ABLOY ACCENTRA UNI-TJ150BC, UNI-TJ151 x 587 Drop Plate Template_7350-2404
Open the original PDF document
View PDFPrinted in U.S.A. 80-7350-2404-10
Pivot

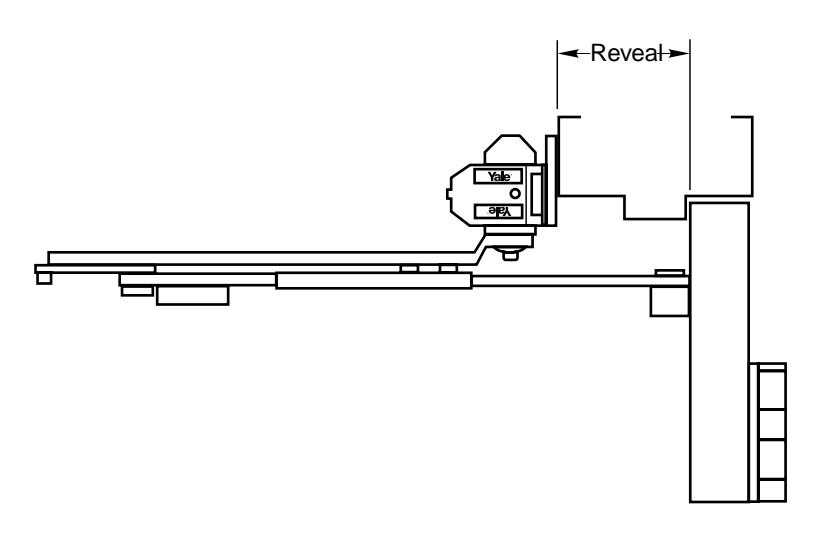

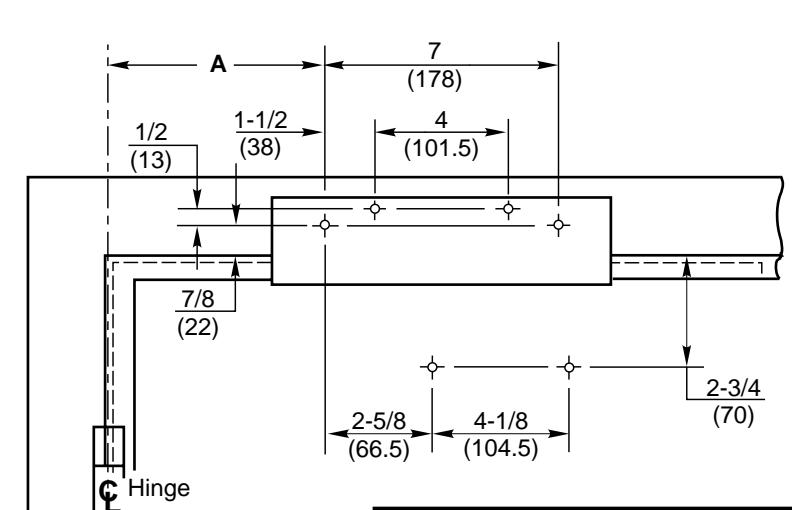

| Opening | D: A | |
|---|---|---|
| Hold Open ★ | Stop | Dim. A |
| 85° | 90° | 10-1/8 (257) |
| 90° | 95° | 9-3/8 (238) |
| 95° | 100° | 8-3/4 (222) |
| 100° | 105° | 8-3/8 (212.5) |
| 105° | 110° | 7-3/4 (196.5) |
| 110° | 115° | 7-1/2 (190.5) |

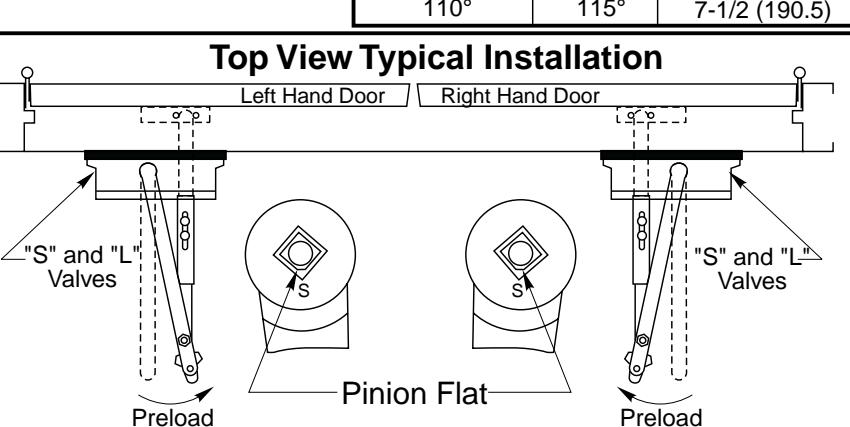

★ Door must be free to swing 5° beyond hold-open position.
Notes:
- Do not scale drawing.
- · Left hand door shown.
- Dimensions are in inches (mm).
- Door swing may be limited by door, frame, wall or hardware conditions.
- Hollow-metal doors require channel or boxtype reinforcement when thru-bolt mount is specified.
- Sex-bolts may be required for wood or plastic faced fire-door mounting.
- Minimum thickness recommended for reinforcements in hollow-metal doors and frames: .1046" (2.66mm).
- UNI-TJ150 Series have a hold open arm feature and are not permitted to be used on fire door assemblies.
| Fasteners | Frame | Door | Drill Sizes |
|---|---|---|---|
| 1/4-20 machine screw | metal | none |
#7 (.201" dia.) or 5.10mm drill
1/4-20 tap |
|
#14 type "A" sheet
metal screw |
wood | none | 7/32" (5.5mm) |
| SNB | none | hollow-metal |
9/32" (7.00mm) through
3/8" (9.50mm) door face opposite to closer |
| aluminum or wood | 3/8" (9.50mm) through |
UNI-TJ50 Series Closer – Non Hold Open/Stop Arm UNI-TJ150 Series Closer – Hold Open/Stop Arm Door Closer Sizes 1, 1BF, 2, 3, 4, 5, or 6 Top Jamb Application with 587 Drop Plate
Top Jamb Installation Template Stop Only or Hold Open Unitrol Backcheck or Delayed Action Door Closer
Yale <sup>®</sup>
Yale Commercial Locks and Hardware
www.yalecommercial.com Template Number
7350-2404
Date 10-99
