View PDFYale ® is a registered trademark of Yale Security Inc., an ASSA ABLOY Group company. Copyright © 2006, 2013, Yale Security Inc., an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part without the express written permission of Yale Security Inc. is prohibited.
An ASSA ABLOY Group brand ASSA ABLOY
8800RL SERIES
| 8800RL SERIES | ||||
|---|---|---|---|---|
|
Lock
Function |
Holes in Door | |||
| 8800RL | Outside | Inside | ||
| 8801RL | 8881RL | |||
| 8870DTRL | 8884RL | A, E | ||
| 8871DTRL | 8885RL | A, E | ||
| 8872DTRL | 836 A&B | |||
| 8880RL | 838 A&B | |||
| 8802RL | 8865RL | A, C, E | A, C, E | |
| 8805RL | 8824RL | |||
| 8807RL | 8831RL | A, B, E | A, E | |
| 8808RL | ||||
| 8890RL | A, B*, E | Λ D* E | ||
| 8891RL | А, В , Е | A, B*, E | ||
| 8808-2RL | 8860-2RL | A, B, E | ||
| 8810-2RL | 8894-2RL | A, B, E | ||
| 8811-2RL | 8895-2RL | |||
| 8812-2RL | 8896-2RL | |||
| 8817-2RL | 8897-2RL | |||
| 8818-2RL | 8898-2RL | |||
| 8830-2RL | 8899-2RL | |||
| 8820RL | 8864RL | A, B, D, E | A, C, E | |
| 8827RL | , -, -, - | , -, - | ||
| 8809RL | 8861RL | A, B, E | A, C, E, L | |
| 8822RL | 8867RL | |||
| 8832RL | 8896RL | |||
| 8840RL | 8897RL | |||
| 8847RL | 8898RL | |||
| 8860RL | 8899RL | |||
| 8828RL | NONE | A, E | ||
| 8833RL | B ONLY | A, E | ||
| 8823RL | A, B, E | NONE | ||
| 8829RL | 71, 0, 1 | NONE | ||
| 8813ST | B ONLY | C ONLY | ||
| 8815 | ||||
| 8813ST-2 | B ONLY | C, B | ||
| 8814 | B ONLY | NONE | ||
| 8814-2 | B ONLY | B ONLY | ||
| 8833-2 | ||||
|
8862RL
8835RL |
A, D, E
NONE |
A, C, E, L
A, C, E, L |
||
| 8834RL | ||||
| 8834-2RL | B ONLY | A, B, E | ||
| UUU4-ZIIL | ||||
| Hole Chart | ||||
|---|---|---|---|---|
| Size | ||||
| Hole |
H.M.
Door |
Wood
Door |
Used for | |
| А |
Dia.
1-1/8 |
Dia.
1-1/8 |
Levers | |
| В |
Dia.
1-1/4 (32) |
Dia.
1-1/4 (32) |
Cylinder | |
| С |
Dia.
3/4 (19) |
Dia.
3/4 (19) |
Thumbturn or
Emergency Key |
|
| D |
Dia.
3/4 (19) |
Dia.
3/4 (19) |
Hotel Indicator | |
| Е |
Dia.
5/16 (8) |
Dia.
5/16 (8) |
Rose
Thru-Bolts |
|
| K |
Dia.
.106 (2.7) #36 Drill Tap (#6-32 UNC) 1-1/8 (28.5) Apart |
Dia.
1/16 (1.6) |
Visual
Indicator |
|
| L |
Dia.
.116 .953 (2.9) (24.2) #32 Drill Apart |
Dia.
1/16 (1.6) |
R1 & R2 Style
Thumbturn Plate Attaching Screws |
|
* Lock can be mounted with cylinder outside or inside. Check for proper application.

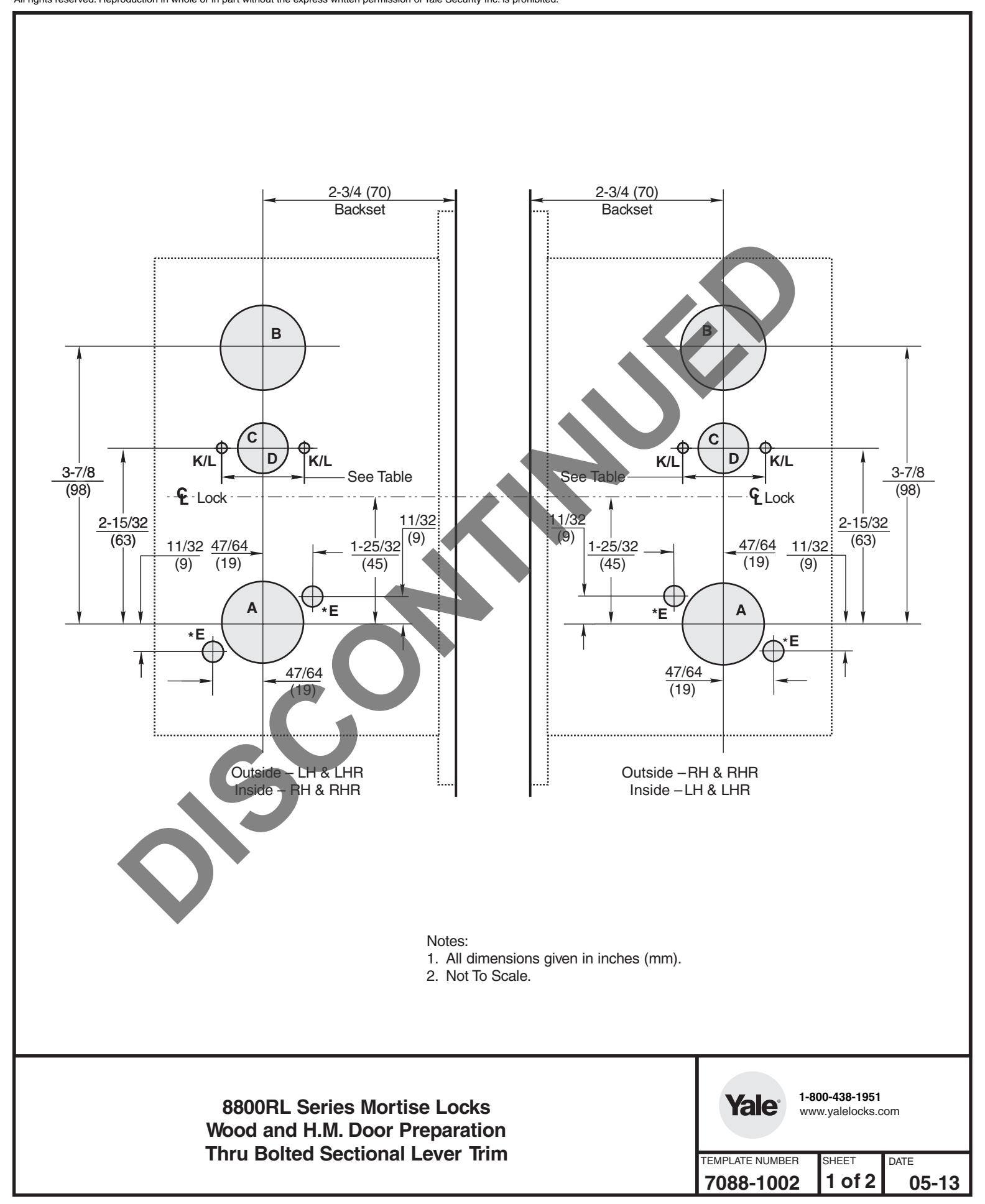

8800RL Series Mortise Locks Wood and H.M. Door Preparation Thru Bolted Sectional Lever Trim
TEMPLATE NUMBER SHEET DATE 7088-1002 2 of 2 05-13
An ASSA ABLOY Group brand ASSA ABLOY
*** When installing a Privacy Indicator (IND) use hole "K".
