Notes:
- 1. All dimensions given in inches (mm).
- 2. Not To Scale. .
- 3. For Sectional Indicator Trim (V-Series), see template 7088-1006.
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

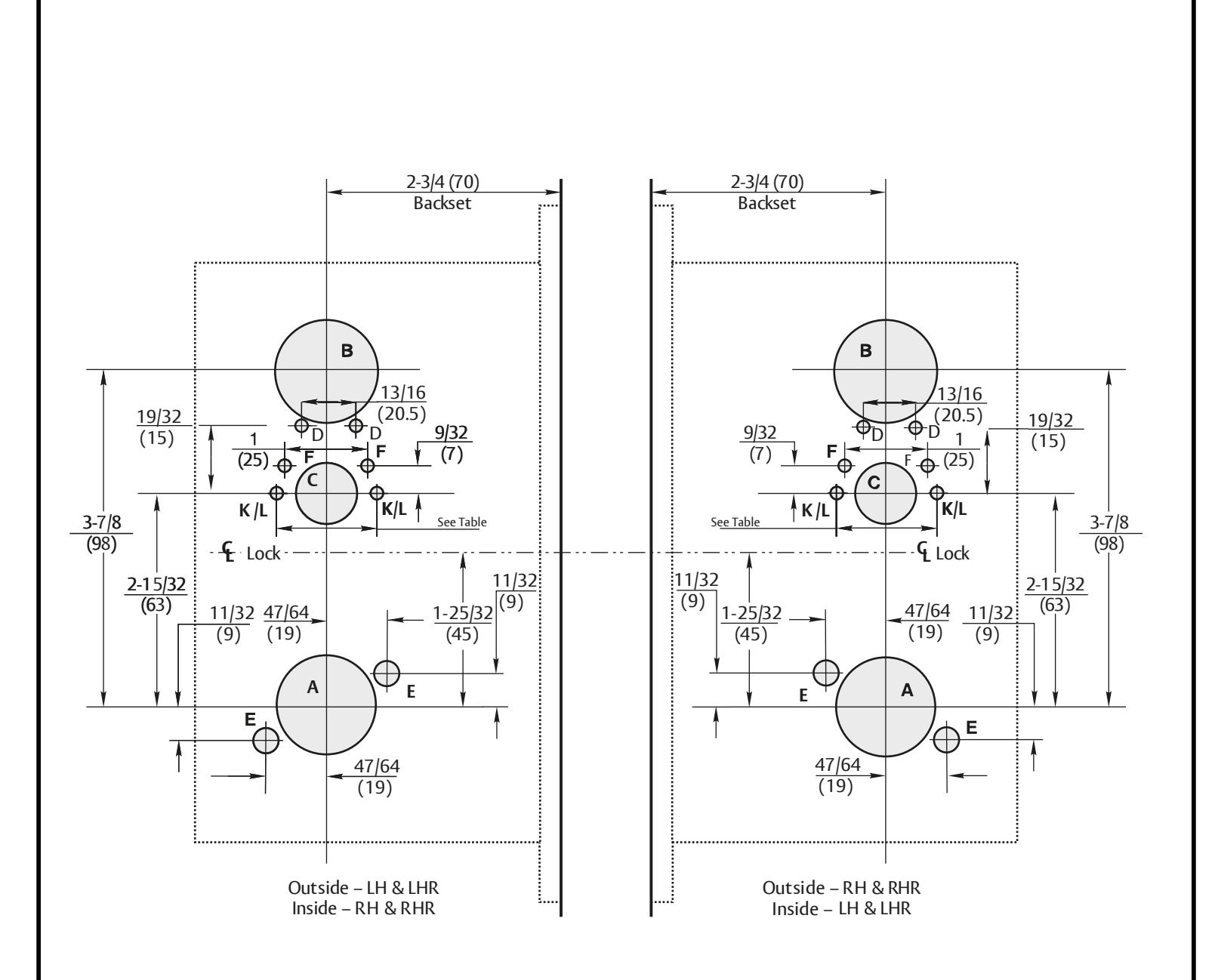

8800 Series Mortise Locks
Wood and H.M. Door Preparation Thru Bolted Sectional Knob or lever Trim Contact us for support at 1-855-557-5078.
ASSA ABLOY
| SUPERSEDES | 08 | 23 | DO NO | T S | SCALE DRAWING | |
|---|---|---|---|---|---|---|
|
EMPLATE NUMBER
7088-1001 |
SHEET 1 of 2 | 2 | DATE | 10-23 | ||
Experience a safer and more open world
| 8800 Series | ||||||
|---|---|---|---|---|---|---|
| Lock Function | Holes in Door | |||||
| 8800 | Outside | Inside | ||||
|
8801, 8870DT, 8871DT,
8872DT, 8880, 8881, 8884, 8885, 836 A & B, 838 A & B |
A, E | A, E | ||||
| 8802, 8862 | A, C, E, F |
A, C, E, F
(or D or L)* |
||||
|
8805, 8807, 8808, 8824,
8831, 8890, 8891 |
A, B, E | A, E | ||||
|
8808-2,8811-2, 8812-2
8817-2, 8818-2, 8830-2, 8860-2, 8894-2, 8895-2, 8896-2, 8897-2, 8898-2, 8899-2 |
A, B, E | A, B, E | ||||
| 8820, 8827, 8864 | A, B, C, E |
A, C, E, F
(or D or L)* |
||||
|
8809, 8822, 8832, 8840,
8847, 8860, 8861, 8867, 8896, 8897, 8898, 8899 |
A, B, E |
A, C, E, F
(or D or L)* |
||||
| 8828 | None |
A, E
A, E |
||||
| 8833 | B Only | |||||
| 8823, 8829 | A, B, E | None | ||||
| 8813ST, 8815 | B Only | C, F (or D or L)* | ||||
| 8813ST-2 | B Only |
B, C, F
(or D or L)* |
||||
| 8814 | B Only | None | ||||
| 8814-2, 8833-2 | B Only | B Only | ||||
| 8865 |
A, C, E, F
(or D or L)* |
A, C, E, F
(or D or L)* |
||||
| 8835 | None |
A, C, E, F
(or D or L)* |
||||
| 8834, 8834-2 | B Only | A,B, E | ||||
| Hole Chart | ||||||
|---|---|---|---|---|---|---|
| Hole | Size | Used For | ||||
| A |
Dia
1-1/8 (29) |
Levers/Knobs | ||||
| B |
Dia
1-1/4 (32) |
Cylinder
Thumbturn, Emergency Key, IND, or CIND Square Thumbturn Attaching Screws Rose Thru-Bolts |
||||
| C |
Dia
5/8 (16) |
|||||
| D |
Dia
7/64 (2.8) |
|||||
| E |
Dia
5/16 (8) |
|||||
| F |
Dia
7/64 (2.8) |
Standard
Thumbturn Plate Attaching Screws |
||||
| K |
Dia
7/64 (2.8) |
IND Attaching
Screws |
||||
|
1-1/8
(28.5) Apart |
||||||
| L |
Dia
7/64 (2.8) |
HA Lever
Thumbturn Plate Attaching Screws |
||||
|
.953
(24.2) Apart |
||||||
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION. Contact us for support at 1-855-557-5078.
8800 Series Mortise Locks
Wood and H.M. Door Preparation Thru Bolted Sectional Knob or lever Trim
| SUPERSEDES |
08/23
DO NOT SCALE DRAWING |
|||
|---|---|---|---|---|
|
TEMPLATE NUMBER
7088-1001 |
SHEET
2 of 2 |
DATE | 11-23 | |
* Use D or L for non-standard thumbturn.
