Notes:

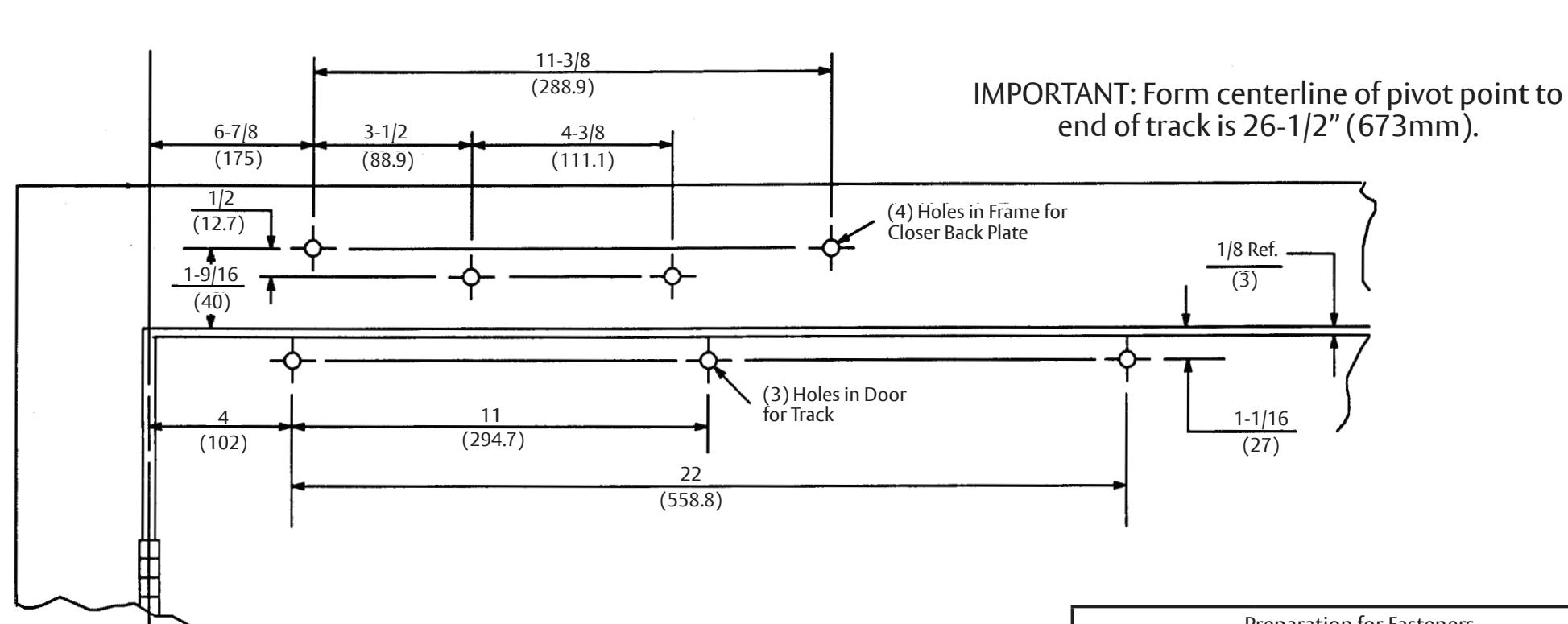

- 1. Right hand door shown.
- 2. Do not scale drawing.
- 3. Dimensions are given in inches (mm).
C Hinge or Pivot
- 4. Minimum ceiling clearance for unit is 4-5/8" (118mm).
- 5. Series TJ1400ST or TJ4410ST are not permitted to be used on fire doors.
-
6. Maximum door opening
- Non Hold Open with Spring Buffer -110°
- Non Hold Open without Spring Buffer -180°
- Hold Open -110°
| Right Hand Door | Left Hand Door | |
|---|---|---|
| Valves Down | Valves Up | |
| e | ||
| 0 | ||
| 0 | Pinlon Flat | Pinlon Flat |
| Preparation for Fasteners | |||
|---|---|---|---|
| Fasteners | Door or Frame | Drill Sizes | |
|
#14 type "A"
S.M. screw |
Wood | 7/32" (5.50mm) | |
|
1/4"-20 machine
screw |
Metal |
drill: #7 (.201")
tap: 1/4"-20 |
|
|
Sex nuts and bolts
(Optional) |
Hollow
Metal |
9/32" (7.00mm) thru;
3/8" (9.50mm) door face opposite to closer |
|
| Aluminum or Wood |
3/8" (9.50mm.)
through |
||
|
Thru bolt and
grommet nuts (Optional) |
All |
9/32" (7.00mm) thru;
3/8" (9.50mm) dia. x 3/8" (10mm) deep door face opposite to closer |
|
Experience a safer and more open world
Copyright © 2004,, 2024, ASSA ABLOY Access and Egress Hardware Group, Inc. All rights reserved. Reproduction in whole or in part without the express written permission of ASSA ABLOY Access and Egress Hardware Group, Inc. is prohibited.
TJ400ST, TJ1400ST Series Door Closer - Sized 4 thru 6 TJ4400ST, TJ4410ST Series Door Closer - Multi-Size 1 to 6 With Backplate No. 486IP
Top Jamb Hinge Side Slide Track Application, Non-Hold Open or Hold Open
Template Number: 80-7344-0515-010 Sheet: 1 of 1
Date: 01/24
