ASSA ABLOY ACCENTRA 797 Auxiliary Bracket for 1500, 1800, 2100, 6000, and 7000 Series SVR Flush Wood_7400-1797

Open the original PDF document

View PDF

NOTES :

  • 1. Do not scale drawing. Dimensions shown in inches(mm).
  • 2. LHR Door shown. Preparation is typical or both door hands.
  • 3. Prepare mounting holes when installing the hardware.
  • 4. Provide adequate structural support to maintain transom rigidity and integrity after installation and during door operation.

RESPONSIBILITY

DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

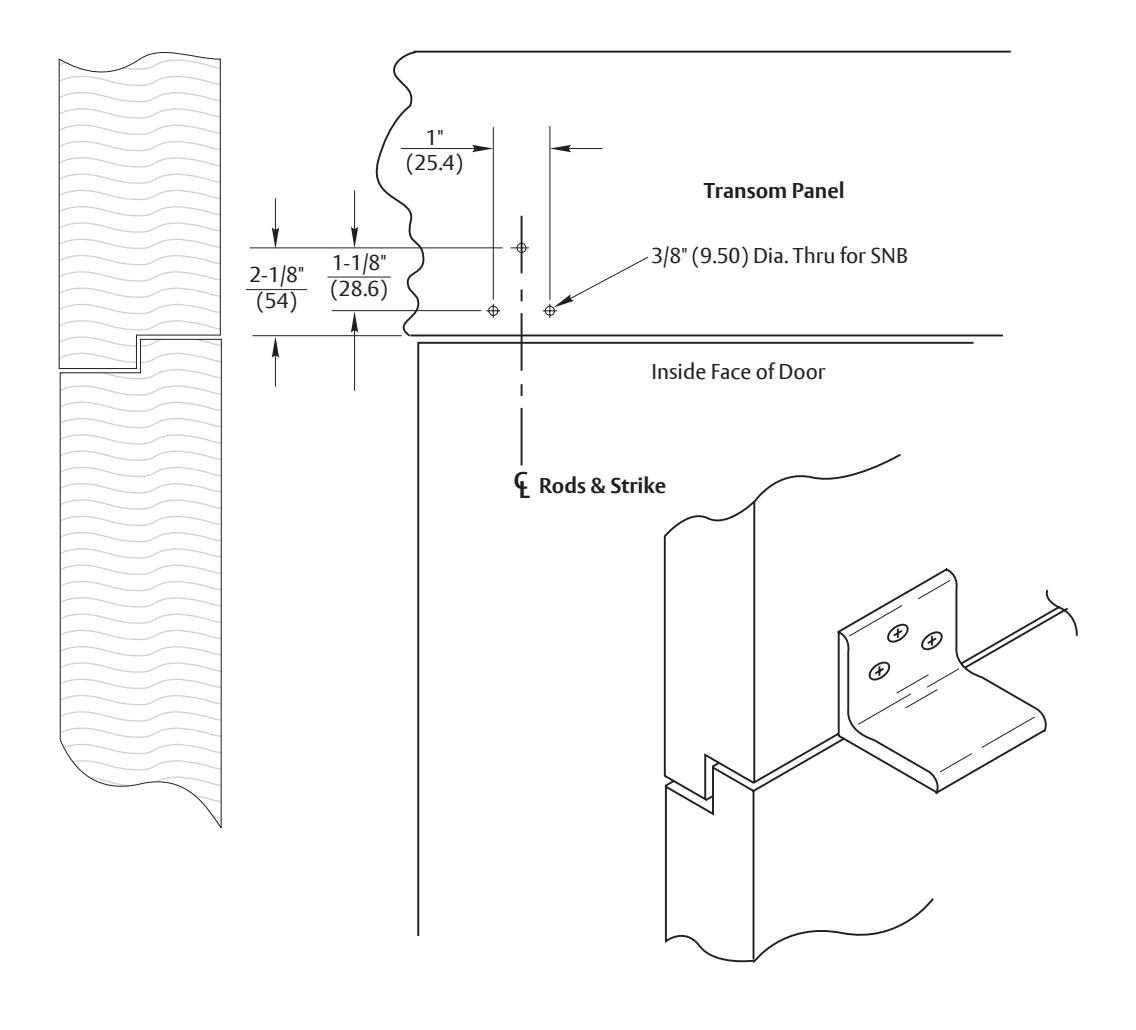

797 Auxiliary Bracket for Surface Vertical Rod Exit Devices

Application to FlushWood Transom Contact us for support at 1-800-438-1951.

SUPERSEDES DO NOT SCALE DRAWING 7400-1797 (08-99)

TEMPLATE NUMBER

7400-1797 DATE

01-24
