ASSA ABLOY ACCENTRA 531F Trim for 1500(F), 2100(F), and 7100(F) Series Narrow Stile Rim, SVR, CVR_7400-1531

Open the original PDF document

View PDF

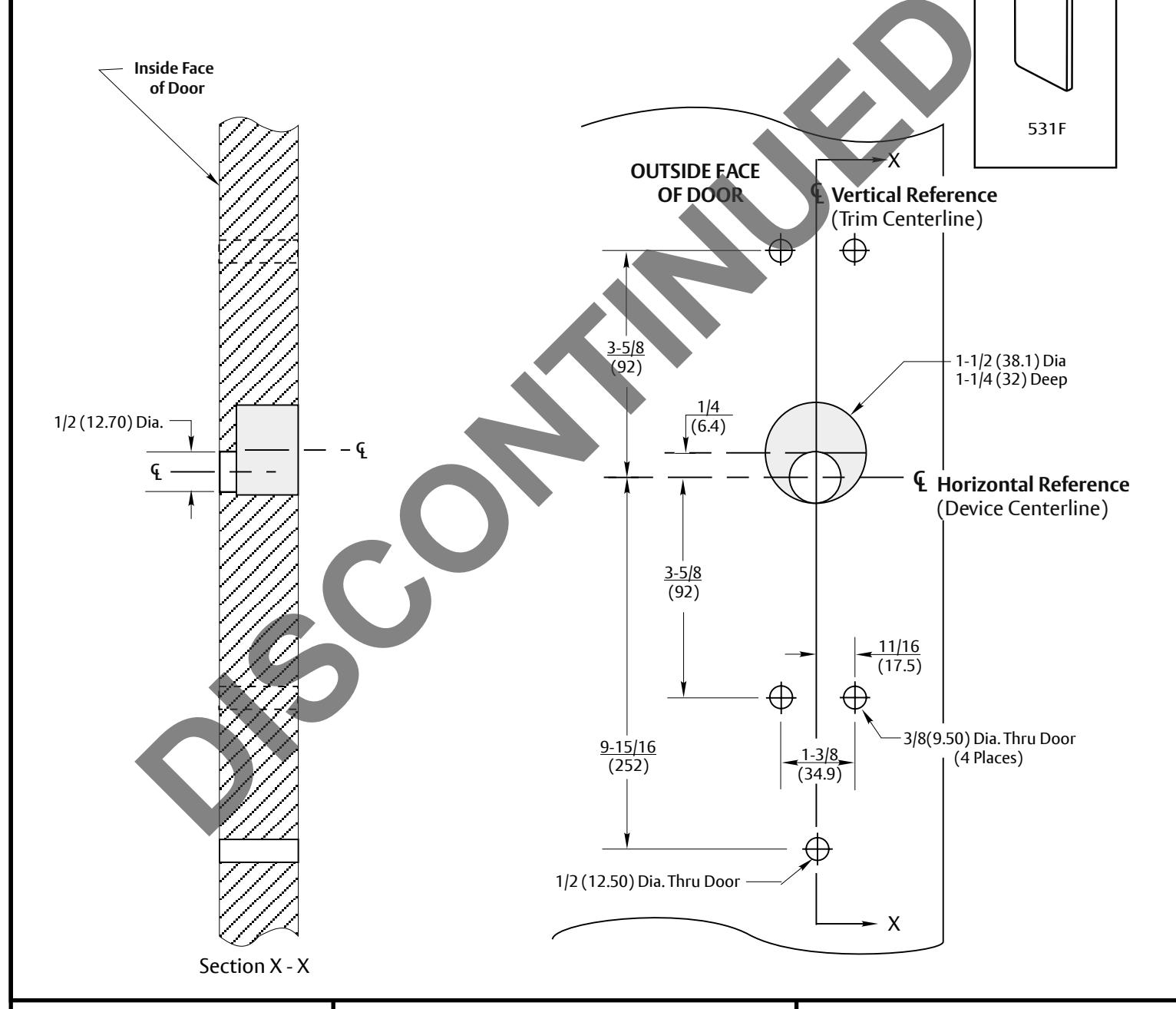

NOTES:

  • This template is an addition to the device template. Locate centerlines using horizontal and vertical references on device template.
  • 2. Do not scale drawing.
  • 3. Dimensions are in inches (mm).
  • 4. LHR door shown. Preparation is typical for both door hands.
  • 5. Provide adequate internal support to maintain door integrity during operation.
  • 6. Prepare mounting holes when installing trim.
  • 7. Dimensions given about a centerline are symmetrical.

RESPONSIBILITY

DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

ML20900, ML20600-NAC, & ML2000-MELR

Electrically Operated Mortise Lock Fail Safe (SAF) & Fail Secure (SEC)

Contact us for support at 1-855-557-5078.

ASSA ABLOY

o,

SUPERSEDES 8/99 DO NOT SCALE DRAWING TEMPLATE NUMBER 7400-1531 DATE 12-23
