ASSA ABLOY ACCENTRA 5300 Series Cylindrical Locks 2-3, 4 and Optional Backsets 1-1, 8 Wide Front Wood Door Templ…_7150-0063

Open the original PDF document

View PDF

Printed in U.S.A. 7150-0063

  • When ANSI A115.2 (Fig. 1) Strike is specified, refer to Yale No. 497 Strike, Template No. 7102-0003.
  • When ANSI A115.2 (Fig. 2) Strike is specified, refer to Yale No. 371 Strike, Template 7102-0005.
  • 3. Dimensions marked with * have tolerances of +1/32, -0.
  • 4. All dimensions given in inches (mm).
  • 5. For universal or square edge doors use latchbolts with flat front (i.e. F380AN, F3380AN, etc.)

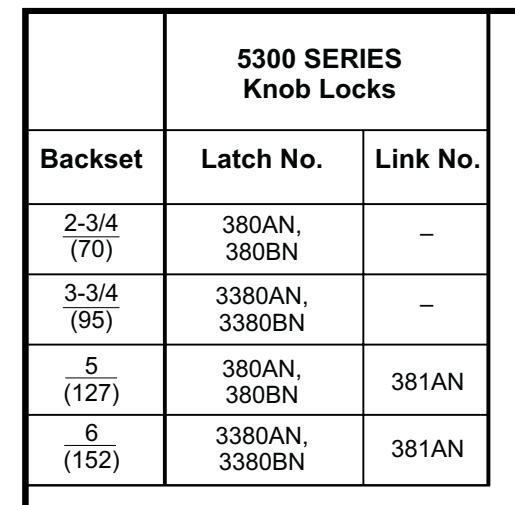

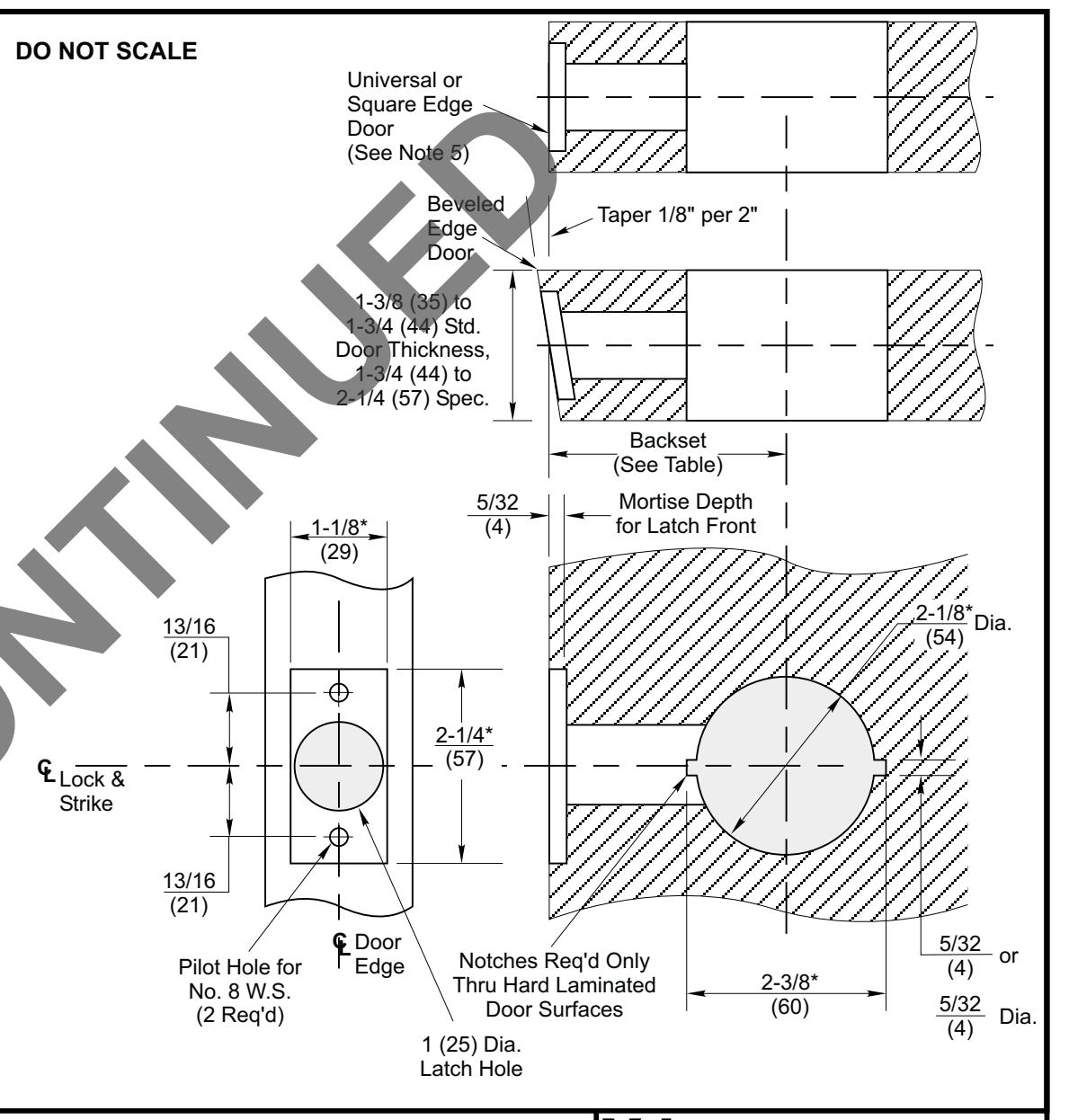

5300 Series Knob Cylindrical Locks - 1-1/8" Wide Front Wood Door Preparation (ANSI A115.2) (FIG. 1) 2-3/4" and Optional Backsets

Yale Commercial Locks and Hardware

www.yalecommercial.com

TEMPLATE NUMBER

7150-0063

7-97
