ASSA ABLOY ACCENTRA 1500, 1800, 2100, 6000, and 7000 Series Master Reinforcement Template_7400-0000
Open the original PDF document
View PDF
Notes:
- 1. Do not scale drawing. Dimensions are in inches (mm).
- 2. Position reinforcements according to hand of door. LHR door shown.
- 3. Refer to specific device and trim templates for additional reinforcements, cutouts and mounting hole requirements.
- 4. Provide 4-1/2" (114.3) wide or full stile width reinforcements.
- 5. Outside door face, bridge or channel reinforcement, required when outside trim is used.
- 6. Reinforcements should be adequate for machine screw holes (minimum engagement of 3 full threads). Maximum thickness 5/32 (4) for door skin and reinforcement.
- 7. Shields recommended for mortise lock installations.
| Issue No. | Date | |||||||
|---|---|---|---|---|---|---|---|---|
| Customer's Name | Job Name | |||||||
| Customer's Order No. | ||||||||
| Device | Template No. | Strike | Template No. | Trim | Template No. | Misc. | Template No. | |
| Device | Template No. | Strike | Template No. | Trim | Template No. | Misc. | Template No. |
|---|---|---|---|---|---|---|---|
RESPONSIBILITY
DOOR AND FRAME MANUFACTURERS ARE RESPONSIBLE FOR PROVIDING ADEQUATE CONSTRUCTION OR REINFORCEMENTS FOR PROPER INSTALLATION OF HARDWARE SHOWN. ALL ARCHITECTURAL BUILDERS HARDWARE MUST BE INSTALLED ON PROPERLY REINFORCED DOORS AND FRAMES, REGARDLESS OF TYPE, MATERIAL, OR METHOD OF CONSTRUCTION.

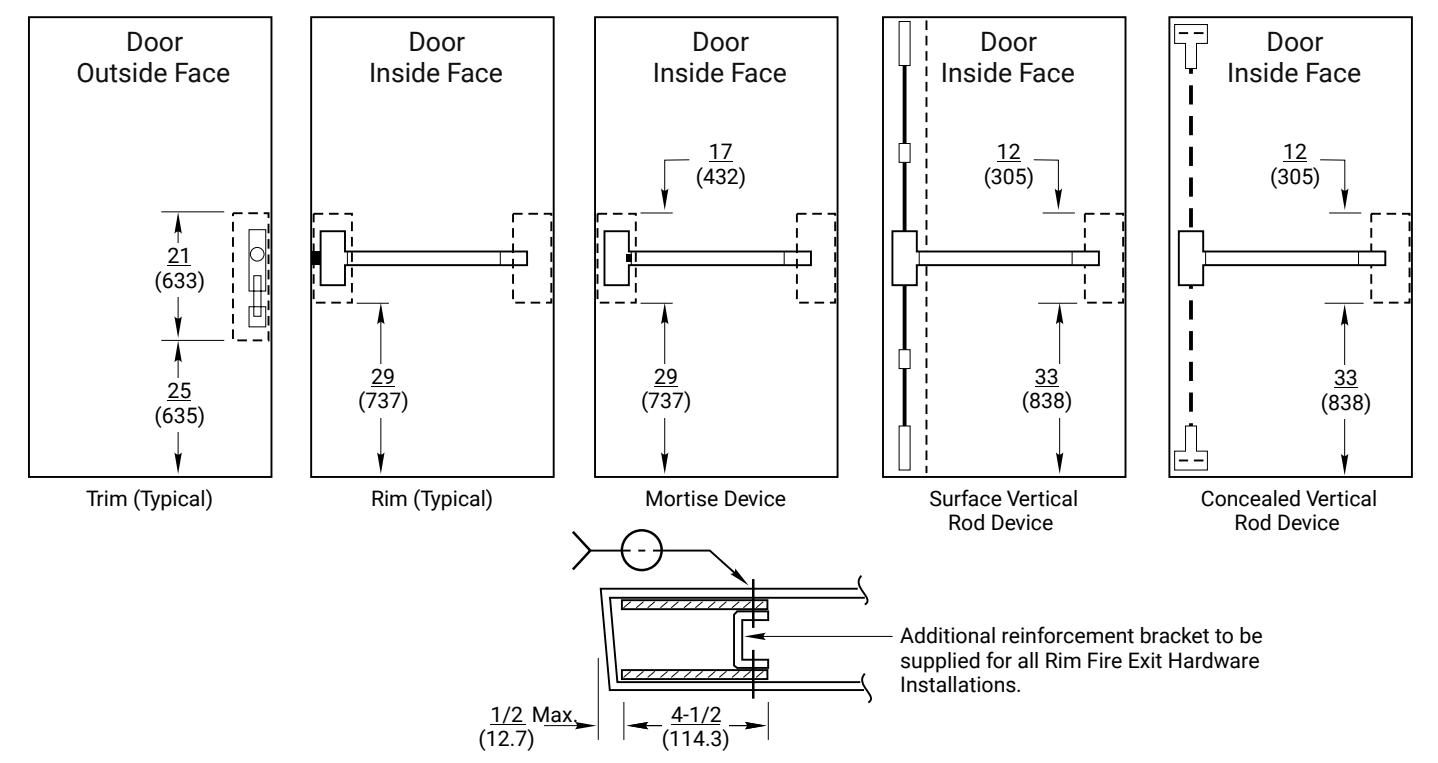

Master Reinforcement Template For Exit Devices and Trim
1-855-557-5078 Ext. 2 www.accentra-assaabloy.com
Copyright ©2024, ASSA ABLOY ACCENTRA™ Access and Egress Hardware Group, Inc. All rights reserved. Reproduction in whole or in part without the express written permission of ASSA ABLOY Access and Egress Hardware Group, Inc. is prohibited.
SUPERSEDES DO NOT SCALE DRAWING 7400-0000 02/24
DATE 04/24 SHEET
7400-0000 TEMPLATE NUMBER 1 of 1
