AP100 Arm Pull – Template
Open the original PDF document

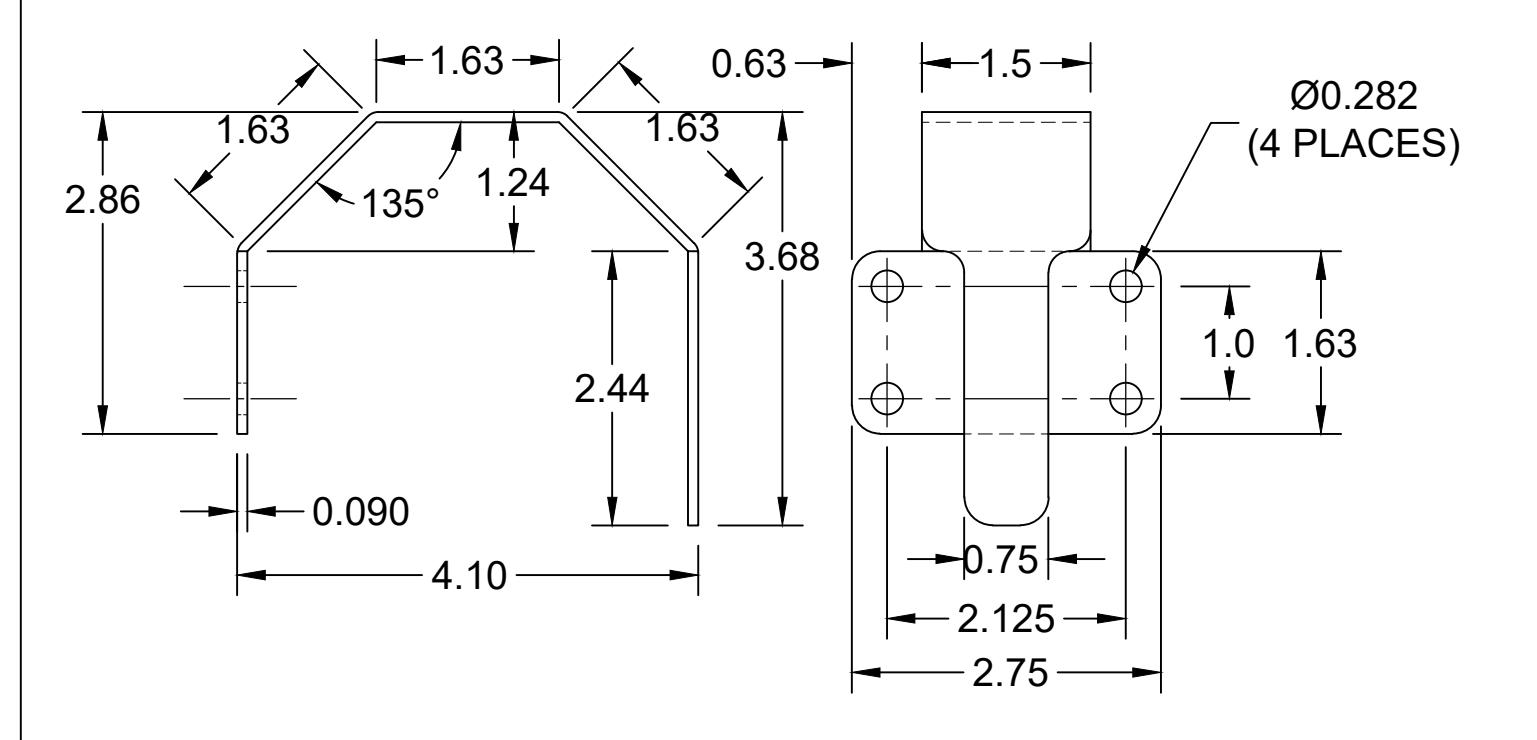

View PDFAP100 ARM PULL
NOTES:
- 1. ALL DIMENSIONS ARE IN INCHES.
- 2. DO NOT SCALE DRAWING.
- 3. MATERIAL: .090 THICK STAINLESS STEEL.
| SCREW DETAIL | ||
|---|---|---|
| QTY | WOOD | METAL |
| 4 |
#14x1-1/4" S.S. PIN TORX PAN
HEAD SHEET METAL SCREW |
#1/4-20x1" S.S. PIN TORX PAN HEAD SELF
DRILL THREAD FORMING TEK SCREW |
| 4 | #1/4-20x1" S.S. PIN TORX ROUND HEAD MACHINE SCREW | |
| 4 | 3/8" DIA.x1-11/16" LG. SEX BOLT FOR #1/4-20 SCREW | |
MANUFACTURING INC.
www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
400 4 - 1 4 - 1 11 1
AP100 ARM PULL
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 ISSUED 04-06-20
AP100 ARM PULL-01.DWG
