AM802 Coat Hook – Template

Open the original PDF document

View PDF

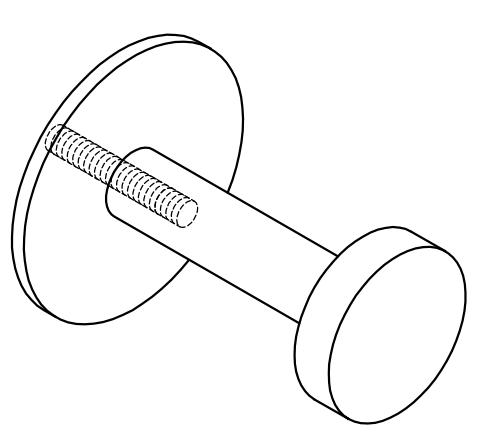

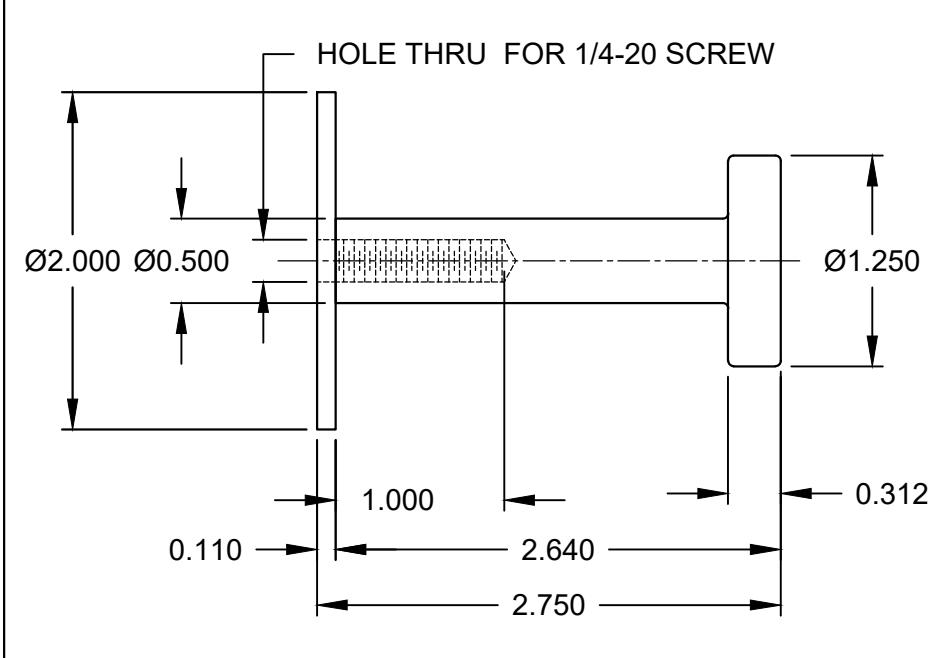

AM802 - COAT HOOK

1/4-20 x 2" MACHINE SCREW

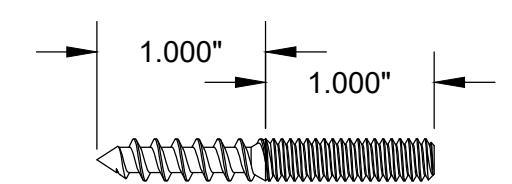

1/4-20 MACHINE / #12 HANGER STUD

NOTE:

  • 1. ALL DIMENSIONS ARE IN INCHES.
  • 2. MATERIAL: S.S.

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143

1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

ABH is a minority owned and operated manufacturing company.

© 2021 ABH Mfg., Inc. printed in USA

AM802 COAT HOOK-00.DWG

AM802

PAGE 1 OF 1 ISSUED 02-17-21
