EXIT DEVICE INSTALLATION INSTRUCTIONS

K-123 SWITCH KIT

VON DUPRIN MODEL 33 AND 99 EXIT DEVICES SWITCH MONITORS LATCH MECHANISM OF EXIT DEVICE

ELECTRICAL SPECIFICATIONS

  • SPDT MONITOR SWITCH
  • CONTACT RATING: 5A @ 125VAC 4A @ 30VDC

COLOR CODE FOR WIRES

  • BLACK WIRE: COMMON
  • WHITE WIRE: NORMALLY OPEN
  • RED WIRE: NORMALLY CLOSED

INSTALLATION INSTRUCTIONS

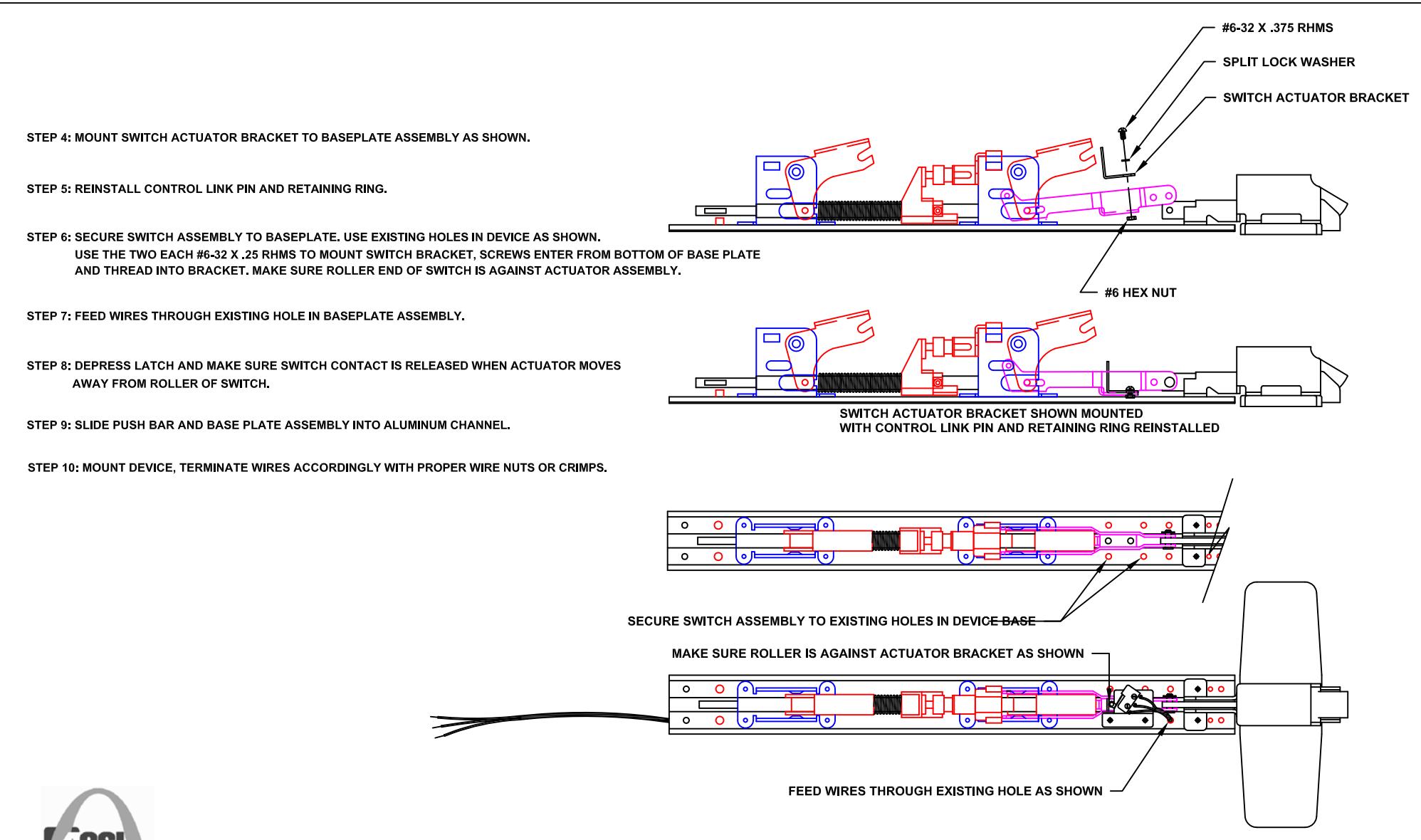

STEP 1: REMOVE PUSH BAR AND BASE PLATE ASSEMBLY FROM ALUMINUM CHANNEL.

STEP 2: SEPARATE PUSH BAR FROM BASE PLATE ASSEMBLY.

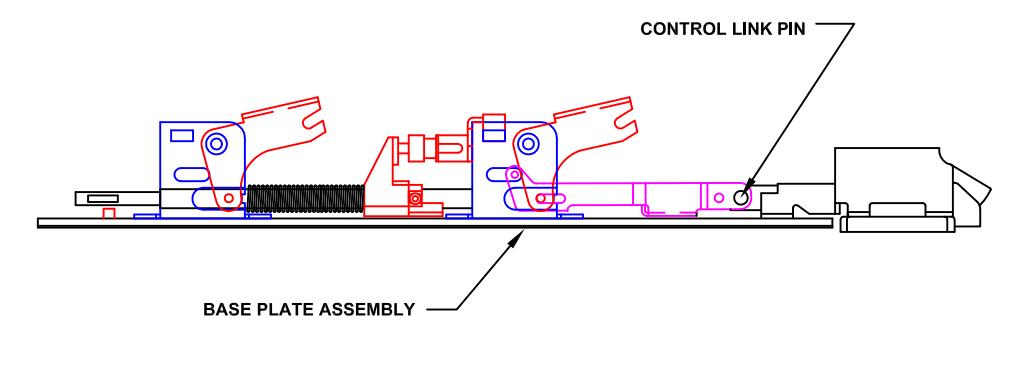

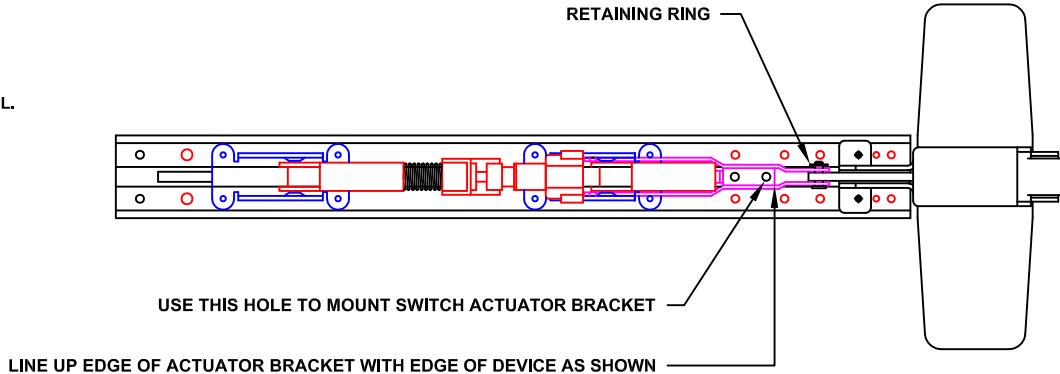

STEP 3: REMOVE CONTROL LINK PIN AND RETAINING RING.

2720 CLARK AVE., ST. LOUIS, MO 63103 (800) 753-5558

REV. 11/2017
