EXIT DEVICE INSTALLATION INSTRUCTIONS

K-109 SWITCH KIT

CORBIN RUSSWIN ED4000, ED5000 AND YALE 7000 SERIES EXIT DEVICES SWITCH MONITORS EGRESS BY PUSHBAR ACTIVATION OF EXIT DEVICE

ELECTRICAL SPECIFICATIONS

  • SPDT MONITOR SWITCH
  • CONTACT RATING: 4 AMP @ 250VAC

COLOR CODE FOR WIRES

  • YELLOW WIRE: COMMON
  • RED WIRE: NORMALLY OPEN
  • GRAY WIRE: NORMALLY CLOSED

INSTALLATION INSTRUCTIONS

STEP 1: REMOVE REAR COVER AND BOTTOM CHANNEL COVER.

STEP 2: LOCATE EXPOSED REAR CRASH BAR MECHANISM.

STEP 3: REMOVE SCREW INDICATED IN ILLUSTRATION

FROM BOTTOM OF DEVICE AND DISCARD.

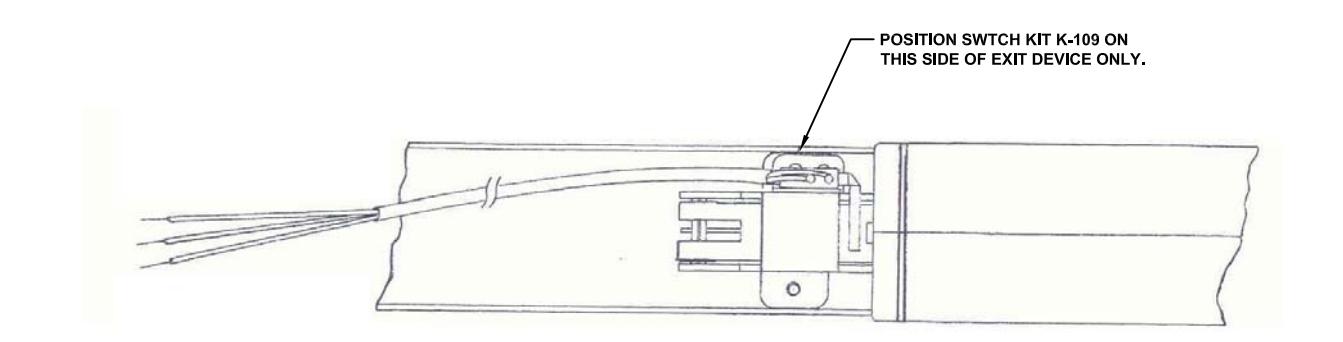

STEP 4: POSITION SWITCH BRACKET AS SHOWN AND

REPLACEWITH SCREW THAT IS PROVIDED.

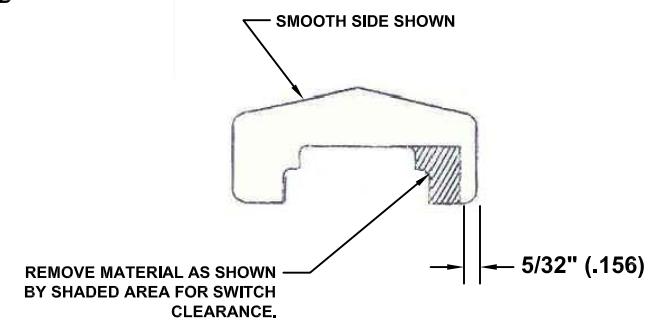

STEP 5: MODIFY REAR BLACK END CAP COVER AS SHOWN.

STEP 6: REPLACE BOTTOM CHANNEL, COVER AND REAR END CAP.
