EXIT DEVICE INSTALLATION INSTRUCTIONS

K-108 SWITCH KIT

JACKSON MODELS: 1085 AND 1095 EXIT DEVICES SWITCH MONITORS EGRESS BY PUSHBAR ACTIVATION OF EXIT DEVICE

ELECTRICAL SPECIFICATIONS

  • SPDT MONITOR SWITCH
  • CONTACT RATING: 4 AMP @ 250VAC

COLOR CODE FOR WIRES

  • YELLOW WIRE: COMMON
  • RED WIRE: NORMALLY OPEN
  • GRAY WIRE: NORMALLY CLOSED

INSTALLATION INSTRUCTIONS

STEP 1: MOUNT THE SWITCH KIT ASSEMBLY ON THE BACK OF THE HINGE STYLE CASE.

STEP 2: LOCATE SWITCH AS SHOWN.

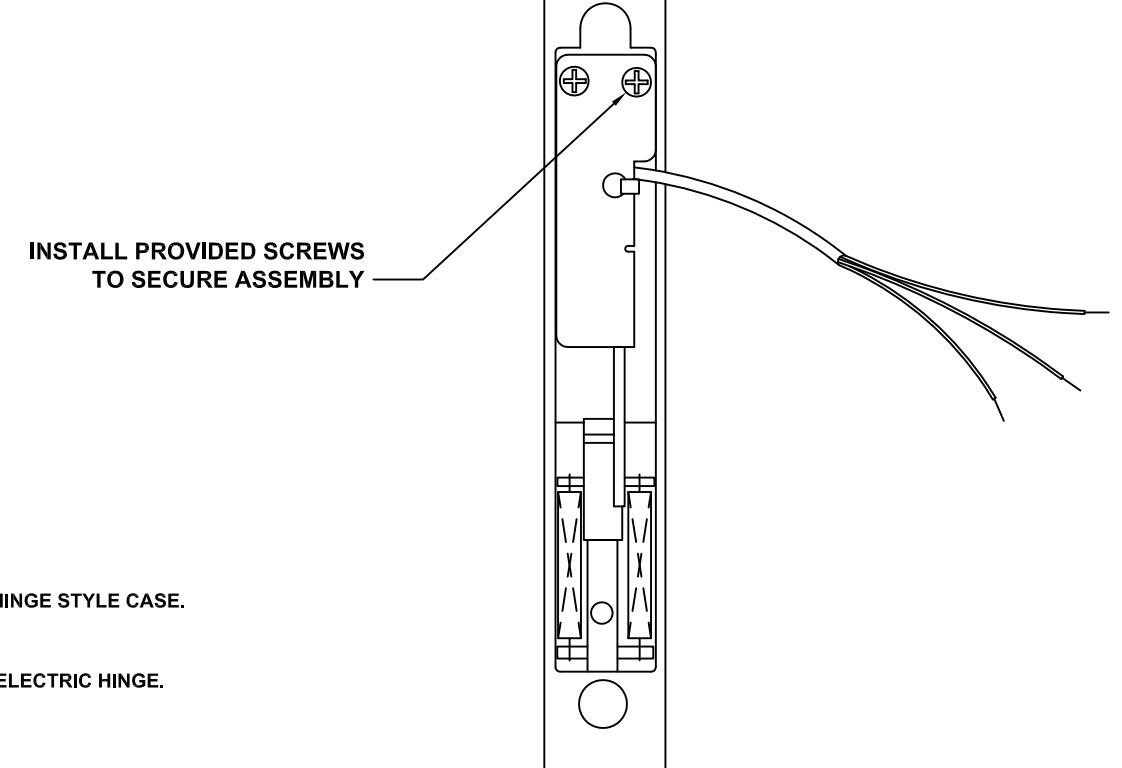

STEP 3: SECURE ASSEMBLY WITH SCREWS PROVIDED.

STEP 4: DRILL PREP HOLE FOR WIRES AND PROVIDE RACEWAY TO ELECTRIC HINGE.
