EXIT DEVICE INSTALLATION INSTRUCTIONS

K-127 SWITCH KIT

FOR USE WITH 1550K-VD ELR KIT ON VON DUPRIN MODEL 33 AND 99 EXIT DEVICES SWITCH MONITORS LATCH MECHANISM OF EXIT DEVICE

ELECTRICAL SPECIFICATIONS

  • SPDT MONITOR SWITCH
  • CONTACT RATING: 5A @ 125VAC 4A @ 30VDC

COLOR CODE FOR WIRES

  • BLACK WIRE: COMMON
  • WHITE WIRE: NORMALLY OPEN
  • RED WIRE: NORMALLY CLOSED

INSTALLATION INSTRUCTIONS

STEP 1: REMOVE PUSHBAR AND BASE PLATE ASSEMBLY FROM ALUMINUM CHANNEL.

STEP 2: SEPARATE PUSHBAR FROM BASE PLATE ASSEMBLY.

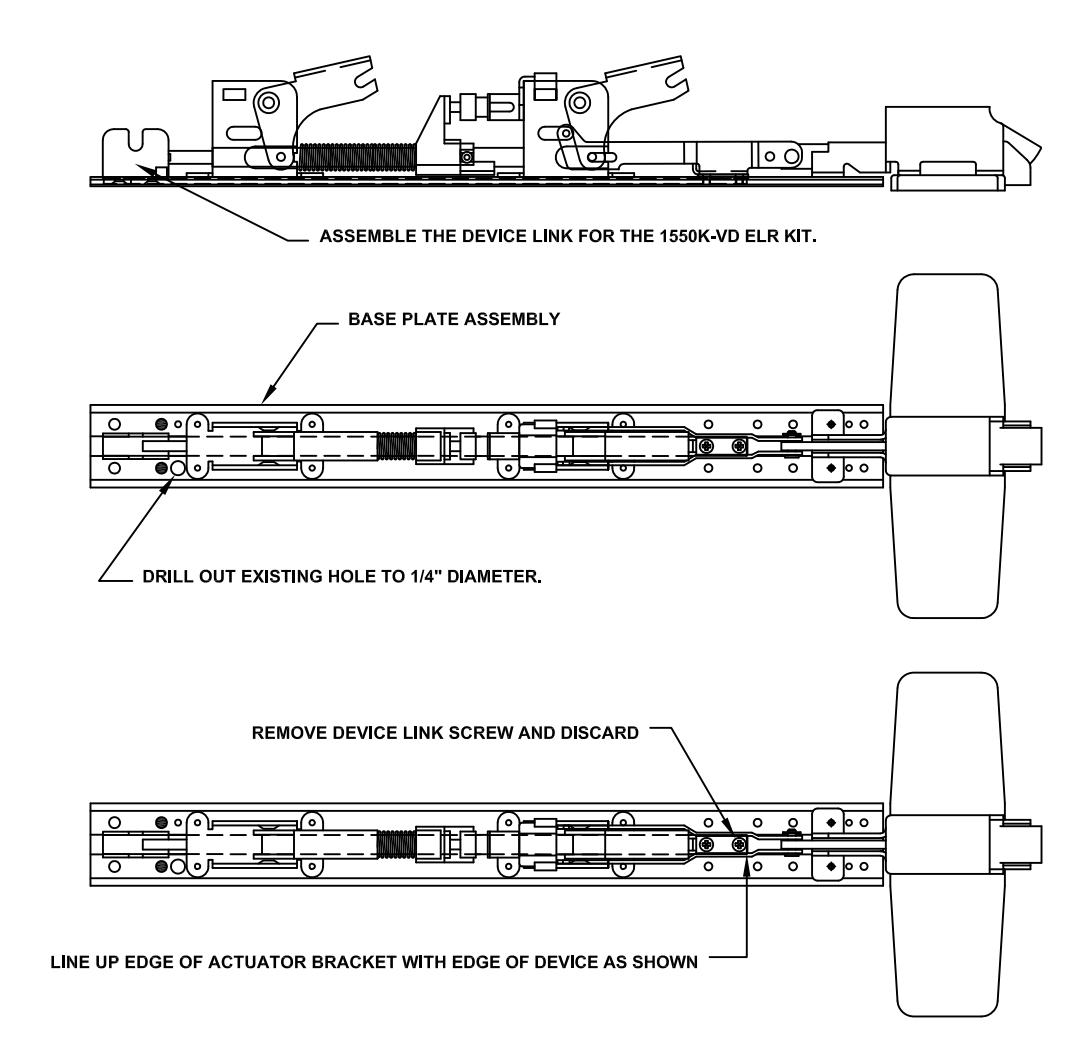

STEP 3: AFTER BASE PLATE ASSEMBLY IS SEPARATED FROM THE DEVICE, INSTALL THE ELR KIT DEVICE LINK AND FOLLOW INSTALLATION INSTRUCTIONS II-E1500-11 1550K-VD ELR KIT STEPS 1 THROUGH 10. AFTER DEVICE LINK HAS BEEN PROPERLY INSTALLED PROCEED WITH STEP 4 OF K-127 SWITCH KIT.

STEP 4: DRILL OUT EXISTING HOLE IN BASE PLATE ASSEMBLE TO 1/4" DIAMETER. THIS HOLE WILL BE USED AS A WIRE ENTRY HOLE FOR THE SWITCH WIRES.

STEP 5: REMOVE DEVICE LINK SCREW FROM FRONT POSITION AND DISCARD.

2720 CLARK AVE., ST. LOUIS, MO 63103 (800) 753-5558

REV. 11/2017

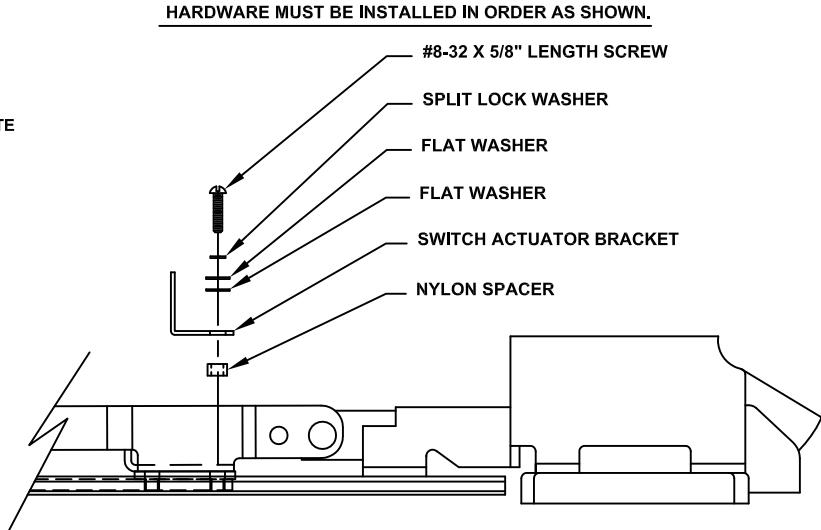

STEP 6: MOUNT SWITCH ACTUATOR BRACKET TO BASEPLATE ASSEMBLY AS SHOWN. FOLLOW THE ILLUSTRATION FOR PROPER PLACEMENT OF ACTUATOR BRACKET HARDWARE.

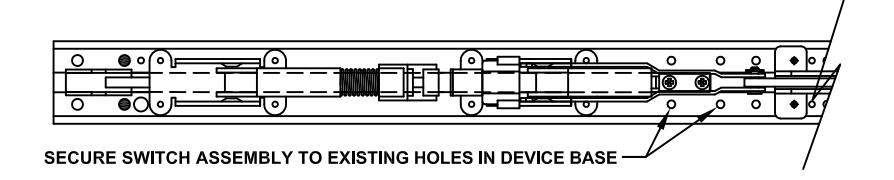

STEP 7: SECURE SWITCH ASSEMBLY TO BASEPLATE. USE EXISTING HOLES IN DEVICE AS SHOWN. USE THE TWO EACH #6-32 X .25 RHMS TO MOUNT SWITCH BRACKET, SCREWS ENTER FROM BOTTOM OF BASEPLATE AND THREAD INTO BRACKET. MAKE SURE ROLLER END OF SWITCH IS AGAINST ACTUATOR ASSEMBLY.

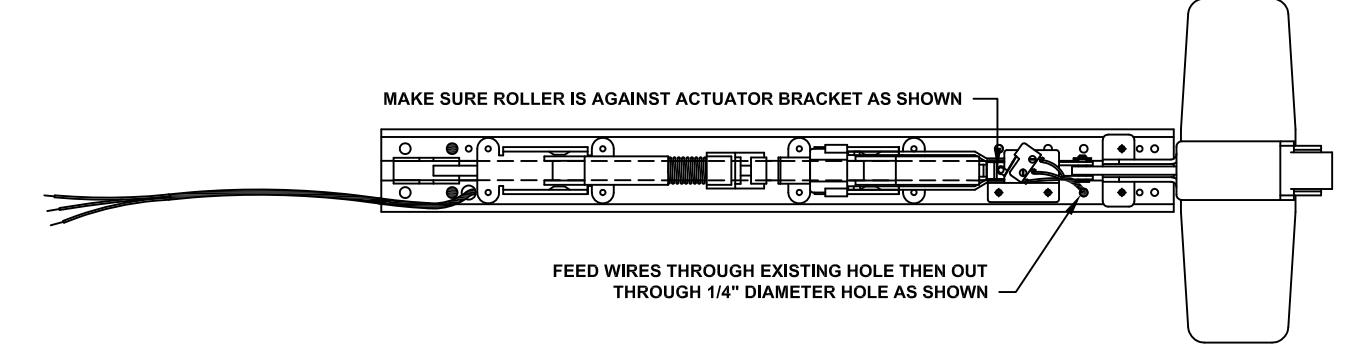

STEP 8: FEED WIRES THROUGH EXISTING HOLE IN BASEPLATE ASSEMBLY. THEN ROUTE WIRES BACK THROUGH THE 1/4" DIAMETER HOLE NEAR END OF BASE PLATE AS SHOWN

STEP 9: DEPRESS LATCH AND MAKE SURE SWITCH CONTACT IS RELEASED WHEN ACTUATOR MOVES AWAY FROM ROLLER OF SWITCH.

STEP 10: SLIDE PUSHBAR AND BASE PLATE ASSEMBLY INTO ALUMINUM CHANNEL.

STEP 11: PROCEED WITH FINAL INSTALLATION OF 1550K-VD ELR KIT FOLLOW STEPS 11 THROUGH 19 OF II-E1500-11 1550K-VD ELR KIT INSTALLATION INSTRUCTIONS, THEN PROCEED WITH FINAL STEP OF K-127 SWITCH KIT.

STEP 12; MOUNT DEVICE, TERMINATE WIRES ACCORDINGLY WITH PROPER WIRE NUTS OR CRIMPS,
