ELECTRIC LOCK M1510/1520C

HAGER 3800 SERIES, I-TEK M9000 SERIES AND OAK SECURITY GROUP M9000 SERIES LOCKS

FUNCTION CHANGE INSTRUCTIONS

TO CHANGE THE LOCKING FUNCTION FOLLOW THE BELOW INSTRUCTIONS CAREFULLY.

  • STEP 1: REMOVE THE 4 COVER SCREWS AND COVER

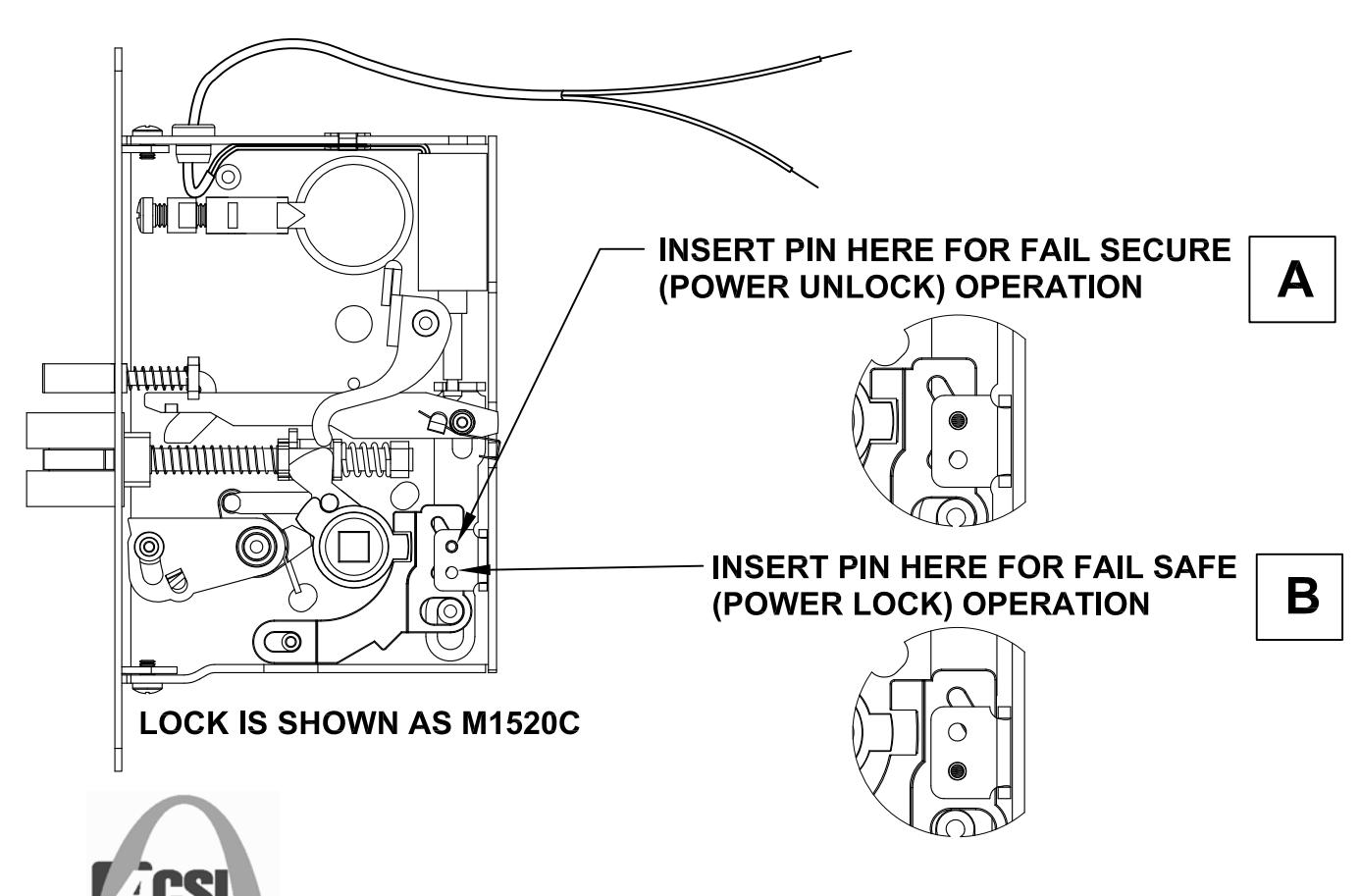

  • STEP 2: USING THE ILLUSTRATION BELOW, REMOVE PIN AND REPLACE PIN IN PROPER HOLE AS FOLLOWS
    • FOR FAIL SECURE M1520C (POWER UNLOCK) FUNCTION
    • B FOR FAIL SAFE M1510C (POWER LOCK) FUNCTION

STEP 3: REPLACE COVER AND SCREWS. MAKE SURE SOLENOID IS PROPERLY POSITIONED IN COVER SLOT.
