SERIES 1335 DOOR POSITION SWITCHES, SURFACE MOUNT

COVERS THE FOLLOWING MODELS:

  • 1335-3 DOOR POSITION SWITCH SURFACE MOUNT, SPDT CONTACTS
  • 1335-6 DOOR POSITION SWITCH SURFACE MOUNT, DPDT CONTACTS

ELECTRICAL SPECIFICATIONS

  • 30VAC/VDC (MAXIMUM)
  • CURRENT DRAW 250mA (MAXIMUM)
  • CONTACTS RATED AT 3W (MAXIMUM)

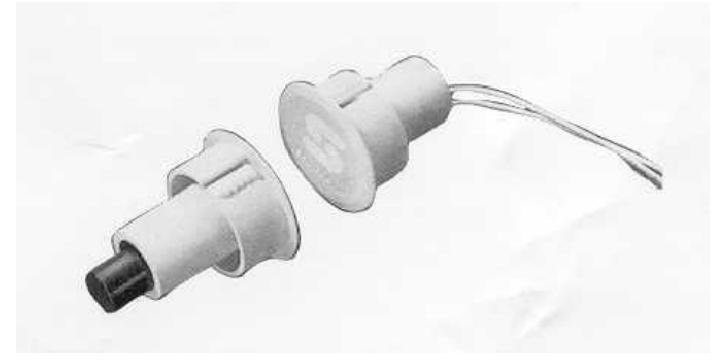

1335-3 DOOR POSITION SWITCH SHOWN

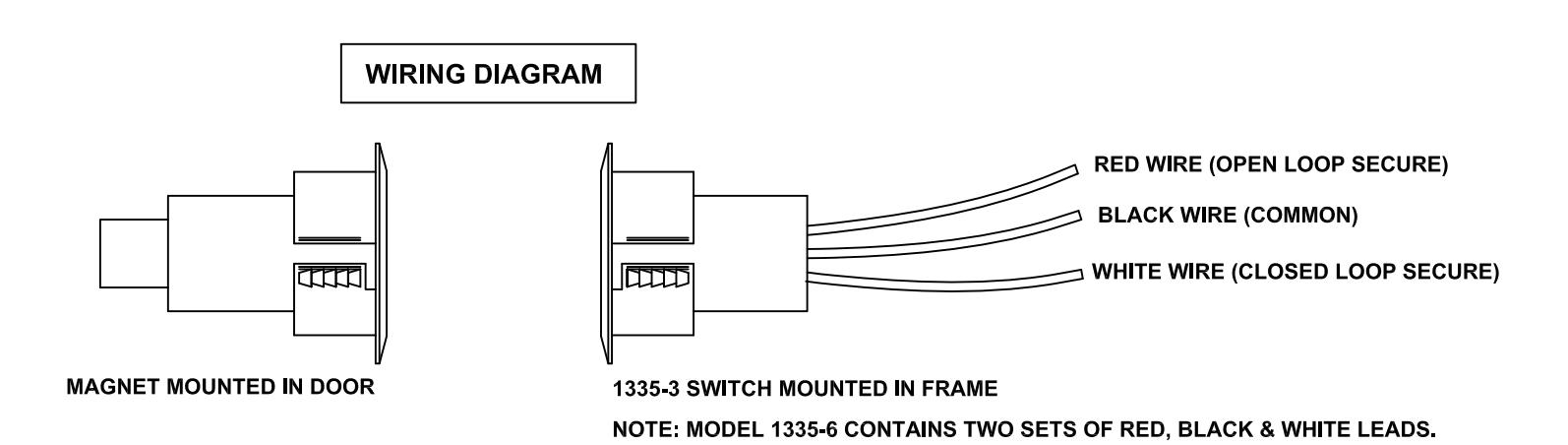

DOOR POSITION SENSORS

  • MAGNETIC SENSORS MOUNTED INTHE FRAME REACT TO THE PROXIMITY OF THE MAGNET MOUNTED IN THE DOOR.
  • GAP DISTANCE IN WOOD UP TO 2"; IN STEEL UP TO 1" FOR MODEL 1335-3
  • GAP DISTANCE IN WOOD UP TO 3/4"; IN STEEL UP TO 3/8" FOR MODEL 1335-6
  • BREAK DISTANCE IS APPROXIMATELY 1.1 TO 1.5 TIMES MAKE. NOTE: GAP SPECIFICATIONS ARE NOMINAL AND MAY VERY +/- 20%
