SERIES 1335 DOOR POSITION SWITCHES, MORTISE / ANSI STRIKE

COVERS THE FOLLOWING MODELS:

1335-1 DOOR POSITION SWITCH STANDARD MORTISE, SPDT CONTACTS

1335-2 DOOR POSITION SWITCH ANSI STRIKE, SPDT CONTACTS

1335-4 DOOR POSITION SWITCH STANDARD MORTISE, DPDT CONTACTS

1335-5 DOOR POSITION SWITCH ANSI STRIKE, DPDT CONTACTS

ELECTRICAL SPECIFICATIONS

  • 28VDC (MAXIMUM)
  • CURRENT DRAW 200mA @ 24VDC
  • CONTACTS RATED AT 5W (MAXIMUM)

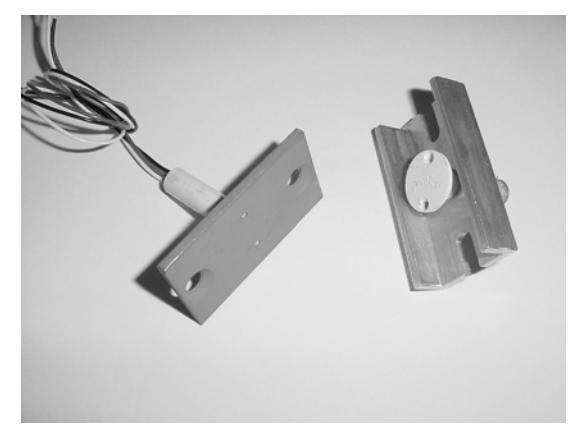

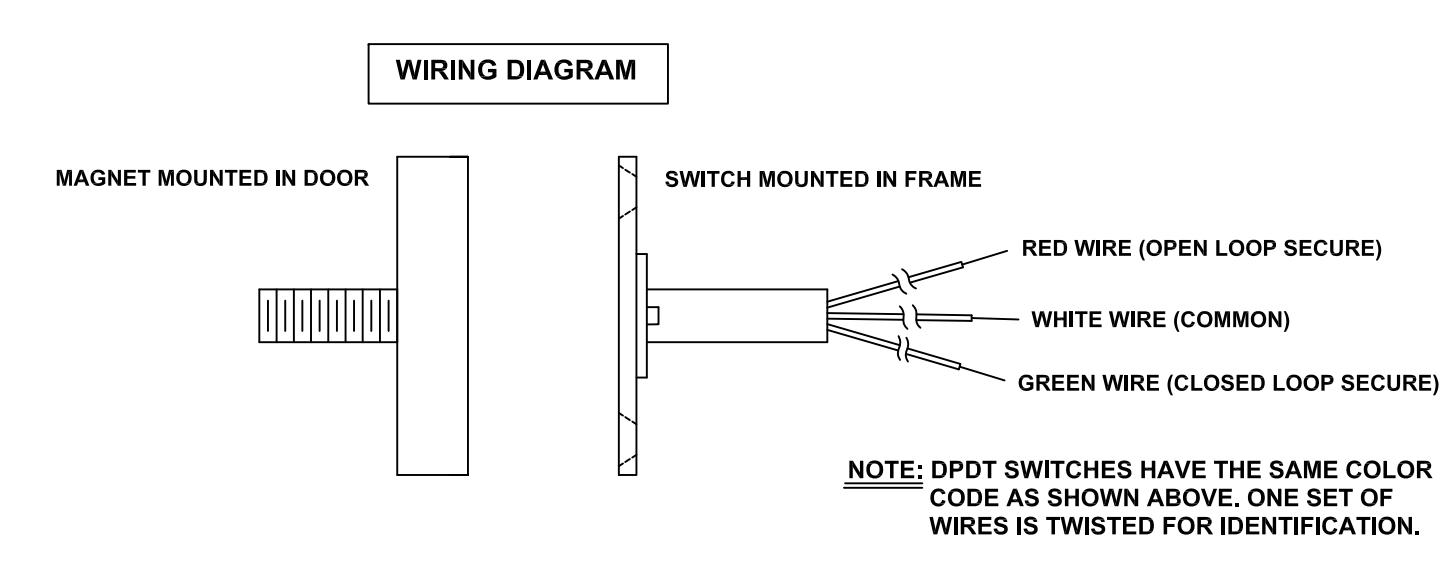

1335-1 DOOR POSITION SWITCH SHOWN

DOOR POSITION SENSORS

  • MAGNETIC SENSORS MOUNTED INTHE FRAME REACT TO THE PROXIMITY OF THE MAGNET MOUNTED IN THE DOOR. MAGNET IS THREADED FOR ADJUSTABILITY IF REQUIRED.
  • NOMINAL GAP DISTANCE: 1/2"
