SERIES 1340 AUDIBLE ALARMS

COVERS THE FOLLOWING MODELS:

  • 1340-2 AUDIBLE ALARM, SINGLE GANG, WALL MOUNT
  • 1340-3 HIGH SECURITY AUDIBLE ALARM, SINGLE GANG, WALL MOUNT

ELECTRICAL SPECIFICATIONS

- AUDIBLE ALARM RATED 3-16mA @ 4-28VDC (FILTERED), TONE FREQUENCY: 2900Hz, SOUND INTENSITY: 64-76dB

AUDIBLE ALARM

  • THE AUDIBLE ALARM HAS POLORIZED WIRE LEADS
  • RED WIRE LEAD IS (+) POSITIVE AND BLACK WIRE LEAD IS (-) NEGATIVE.
  • MOUNTS IN A SINGLE GANG BOX WITH A DEPTH OF 2-1/8".

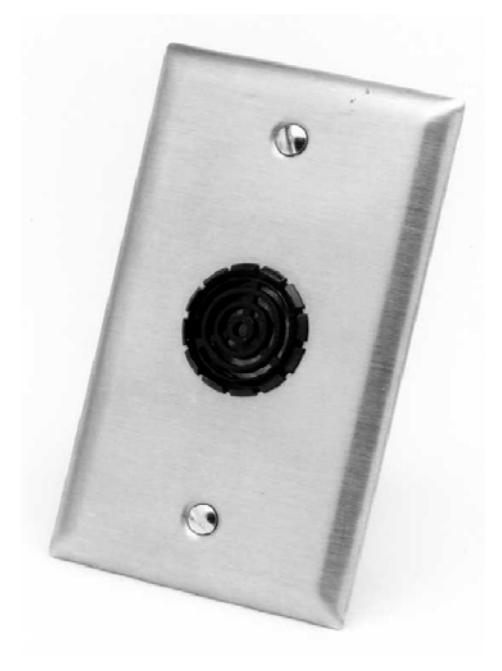

1340-2 AUDIBLE ALARM SHOWN

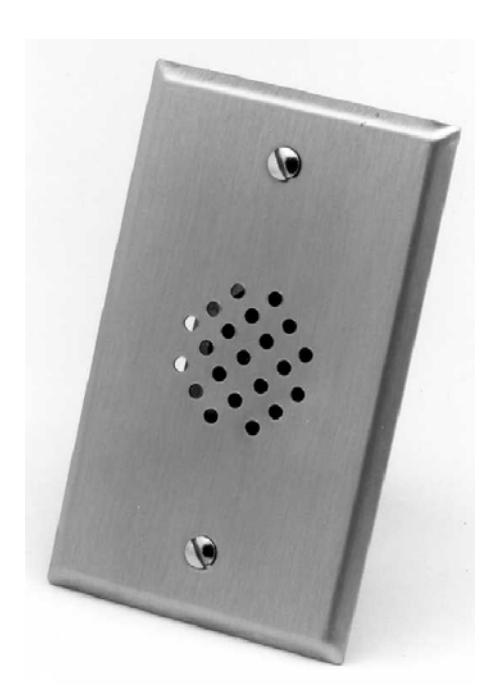

1340-3 AUDIBLE ALARM SHOWN
