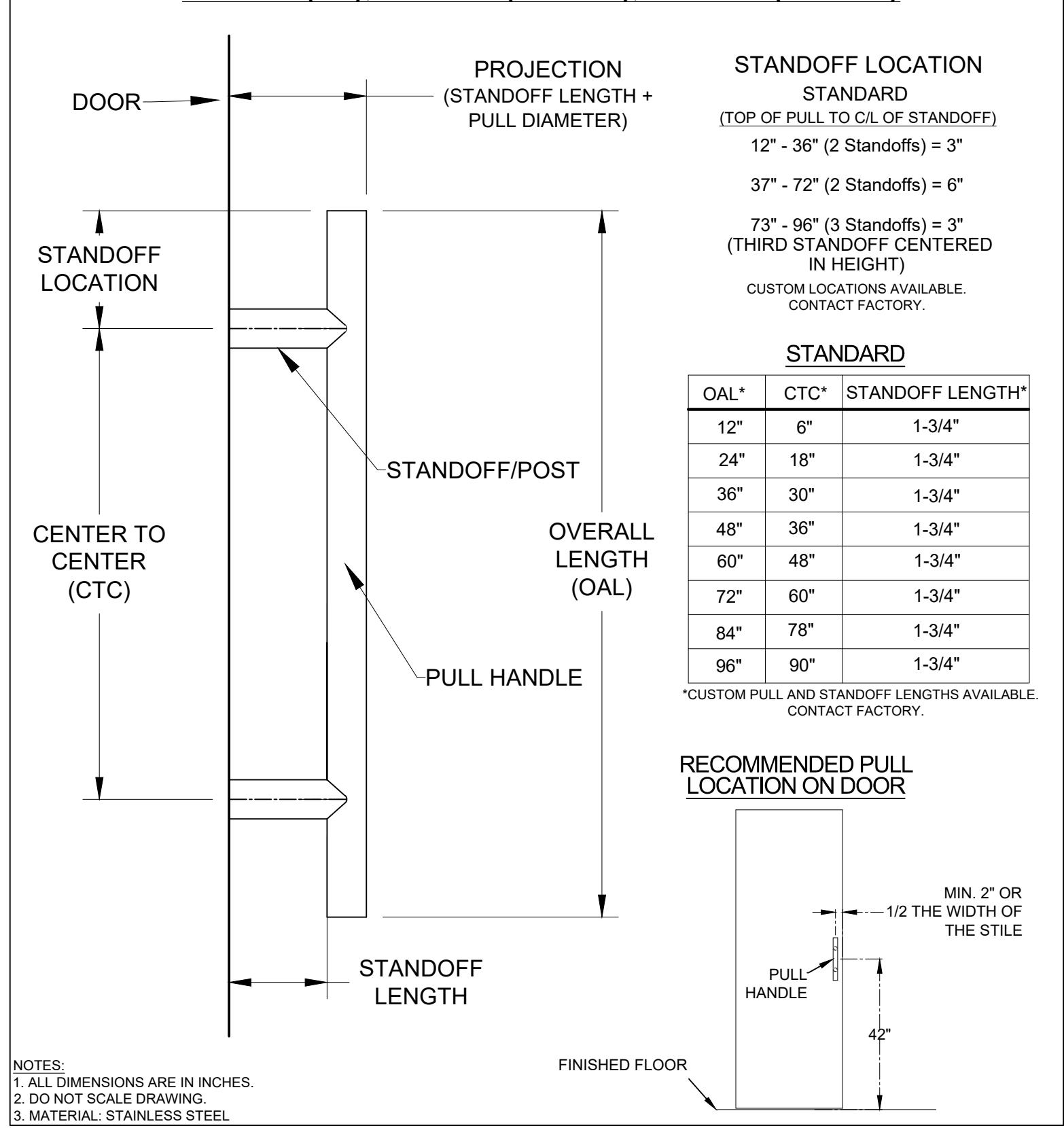

View PDFSTRAIGHT, FLAT END PULL HANDLE
AB3300 (Ø1), AB3301 (Ø1-1/4"), AB3302 (Ø1-1/2")
AB3300-00 DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
AB3300 PULL HANDLE PAGE 1 OF 2
ISSUED 4-14-22
STRAIGHT, FLAT END PULL HANDLE
AB3300 (Ø1), AB3301 (Ø1-1/4"), AB3302 (Ø1-1/2")
MOUNTING OPTIONS

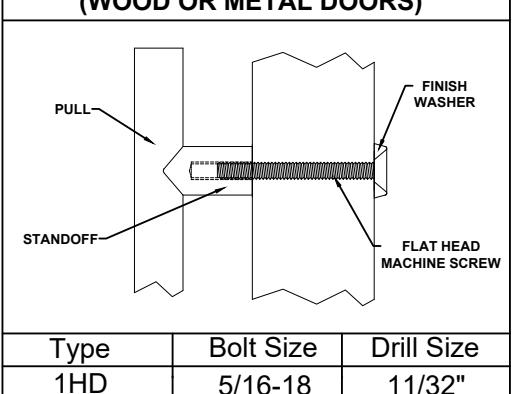

TYPE 1 - THRU BOLT W/ FINISH WASHER (WOOD OR METAL DOORS)

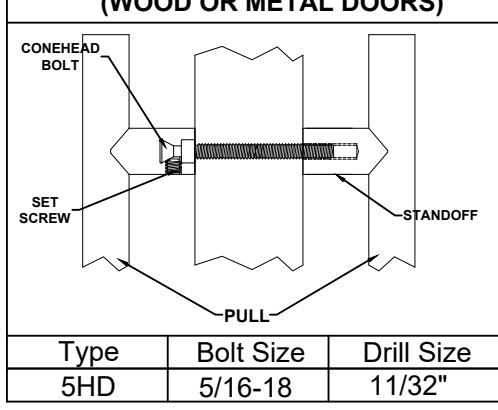

TYPE 5 - BACK-TO-BACK MOUNTING (WOOD OR METAL DOORS)
| (GLASS DOOKS) | ||
|---|---|---|
| PLASTIC WASHERS | ||
|
CONEHEAD
BOLT |
||
| STANDOFF | ||
|
SET
SCREW |
BUSHING | |
| METAL WASHER | ||
| PULL | ||
| T | Dalt Cira | D.::II C: |
| Туре | Bolt Size | Drill Size |
| 13HD | 5/16-18 | 11/32" |
TYPE 13 - BACK-TO-BACK MOUNTING
(GLASS DOORS)

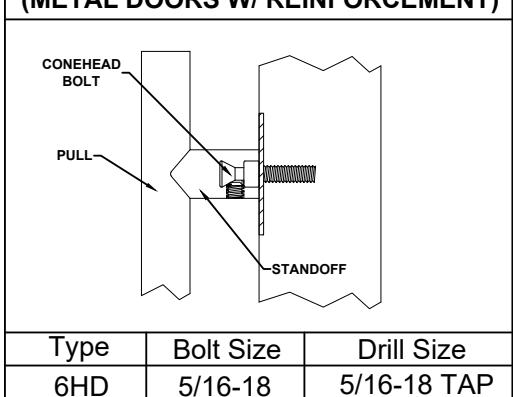

TYPE 6 - SURFACE CONCEALED (METAL DOORS W/ REINFORCEMENT)

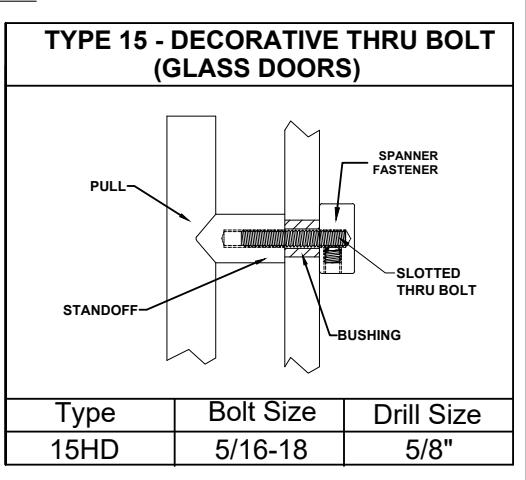

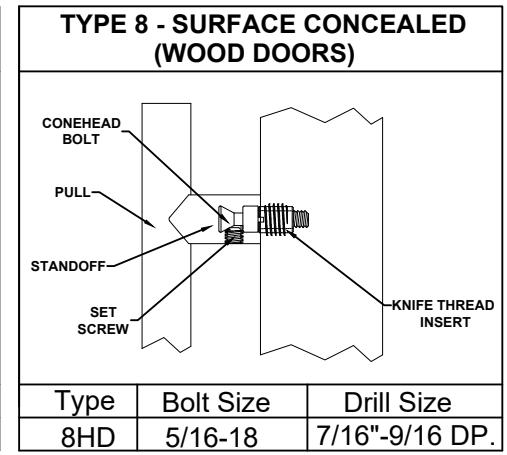

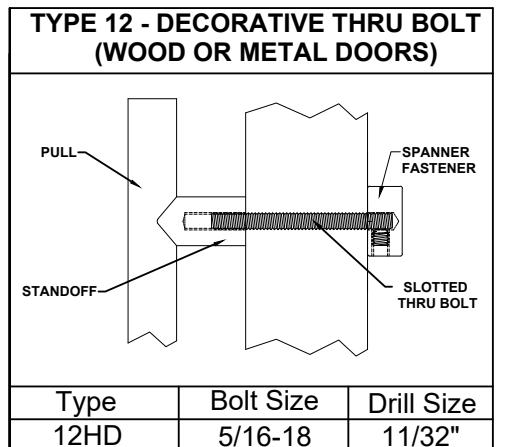

ABH* MANUFACTURING INC.
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2022 ABH Mfg., Inc.
AB3300 PULL HANDLE
PAGE 2 OF 2 ISSUED 4-14-22
