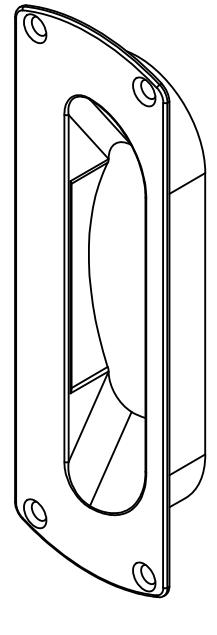

View PDF1911 FLUSH DOOR PULL

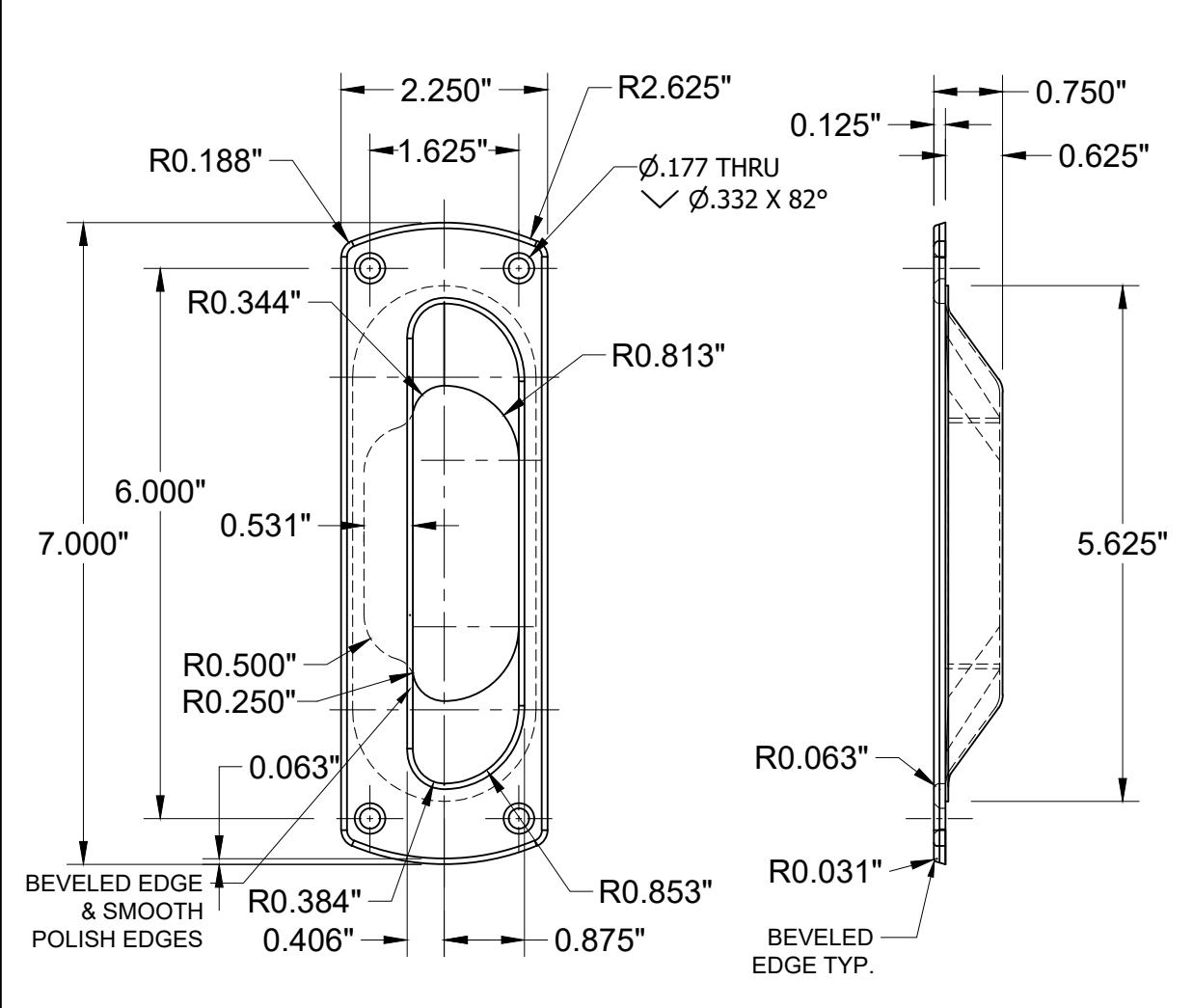

WOOD DOOR PREP
R1.000" - 0.625" DEPTH
NOTES:
- 1. ALL DIMENSIONS ARE IN INCHES
- 2. DO NOT SCALE DRAWING
-
DEPTH 3.7" LONG x 2-1/4" WIDE
- 4. FLUSH TO FACE OF THE DOOR NO PROJECTION TO ELIMINATE LIGATURE POINTS
| QTY | SCREW DETAIL | |
|---|---|---|
| 4 | #8 x 1" PHILLIPS FLAT HEAD UNDERCUT | |
| SHEET METAL SCREW S.S. (WOOD) |
1911 FLUSH DOOR PULL-03.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2022 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 04-06-22
