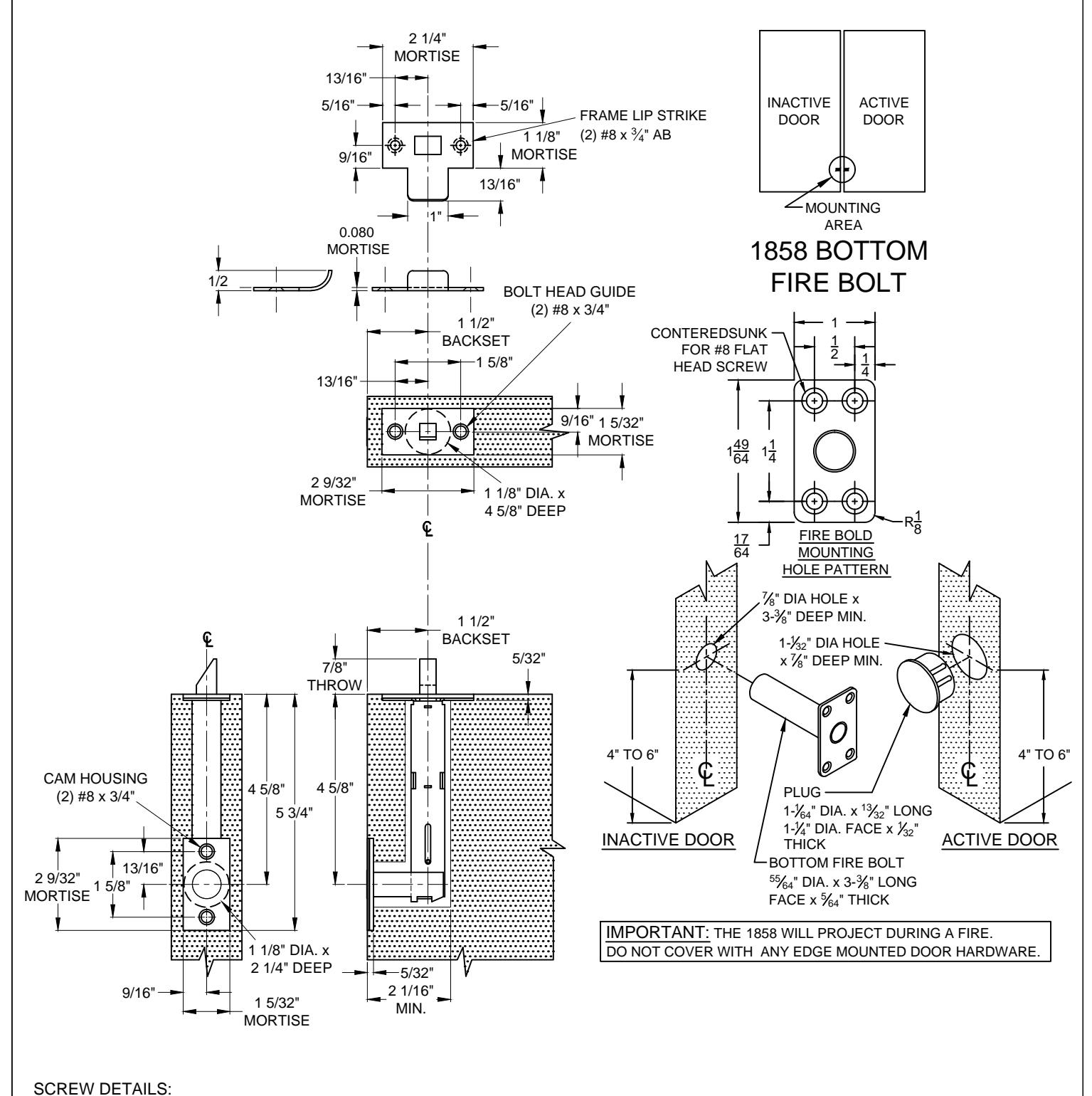

1874 CONSTANT LATCHING FLUSH BOLT TOP BOLT ONLY WITH BOTTOM FIRE BOLT.

(WOOD & METAL DOOR APPLICATION)

SCREW DETAILS:

#8 - 32 x 3/4" AB - UNDERCUT FLAT COUNTERSUNK HEAD, DUAL PURPOSE MACHINE/TAPPING SCREW, TOTAL 10 PCS.

® www.abhmfg.com E-mail: abhinfo@abhmfg.com

Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

© 2017 ABH Mfg., Inc. printed in USA

1874-00.DWG

1874

PAGE 1 OF 1 ISSUED 04-17-17
