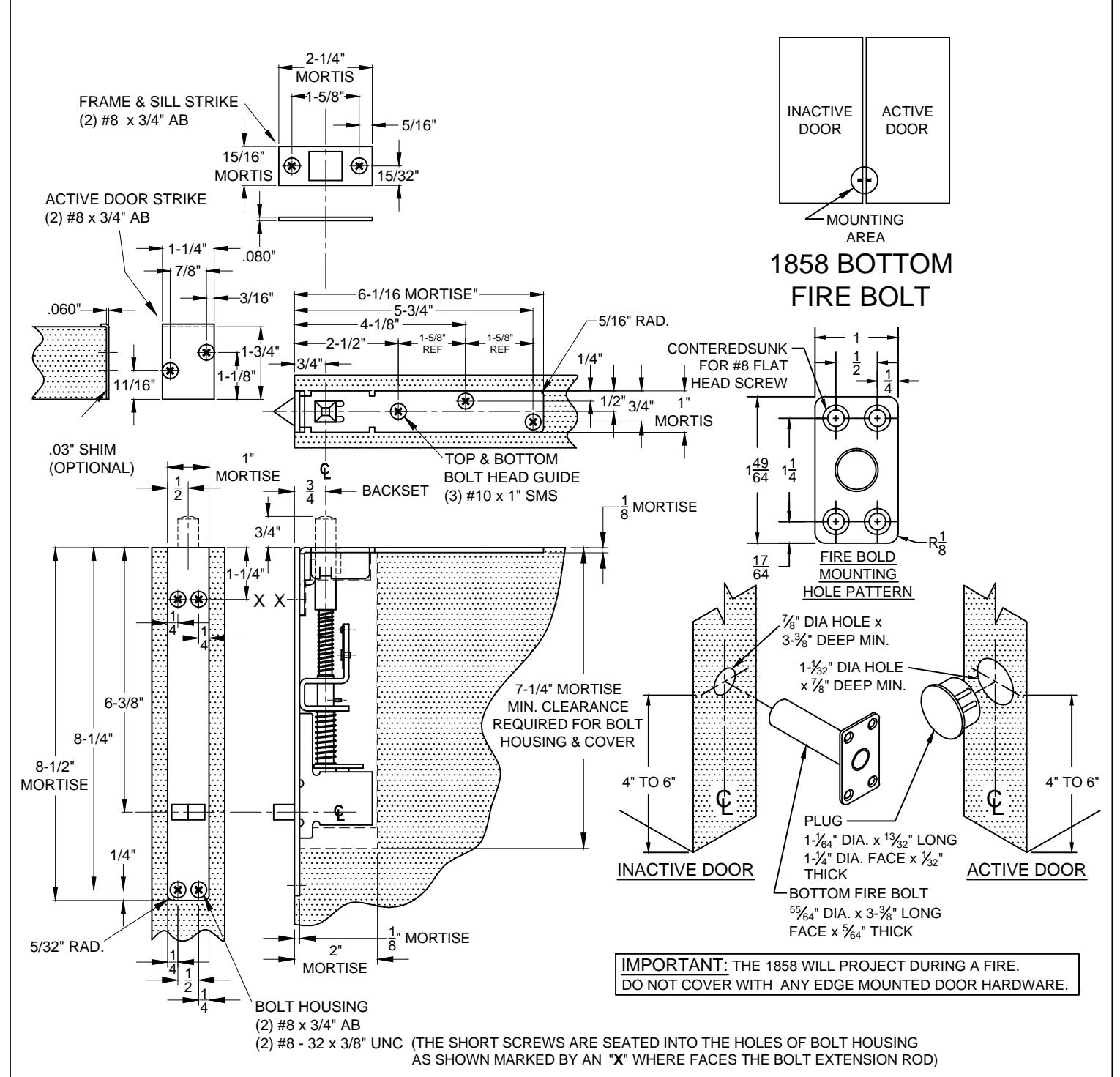

View PDF1868 AUTOMATIC FLUSH BOLT, TOP BOLT ONLY WITH BOTTOM FIRE BOLT
(FOR WOOD DOOR APPLICATION)
SCREW DETAILS:
#8 - 32 x 3/8" UNC - FLAT COUNTERSUNK HEAD MACHINE SCREW, TOTAL 2 PCS. #8 - 32 x 3/4" AB - UNDERCUT FLAT COUNTERSUNK HEAD, DUAL PURPOSE MACHINE/TAPPING SCREW, TOTAL 10 PCS. #10 - 32 x 3/4" AB - FLAT COUNTERSUNK HEAD TAPPING SCREW, TOTAL 3 PCS.
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2016 ABH Mfg., Inc. printed in USA
1868-00.DWG
1868 PAGE 1 OF 1 ISSUED 06-17-16
