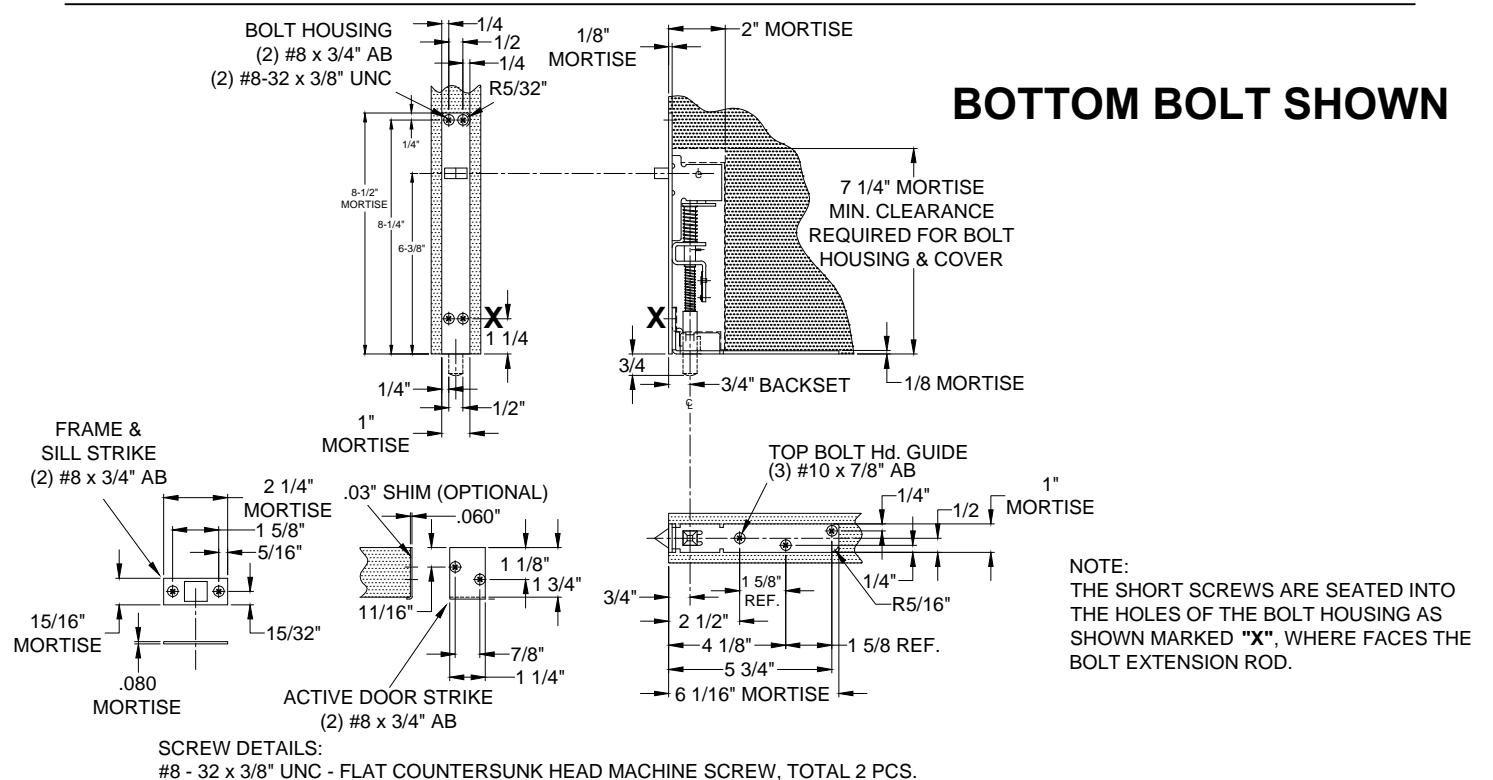

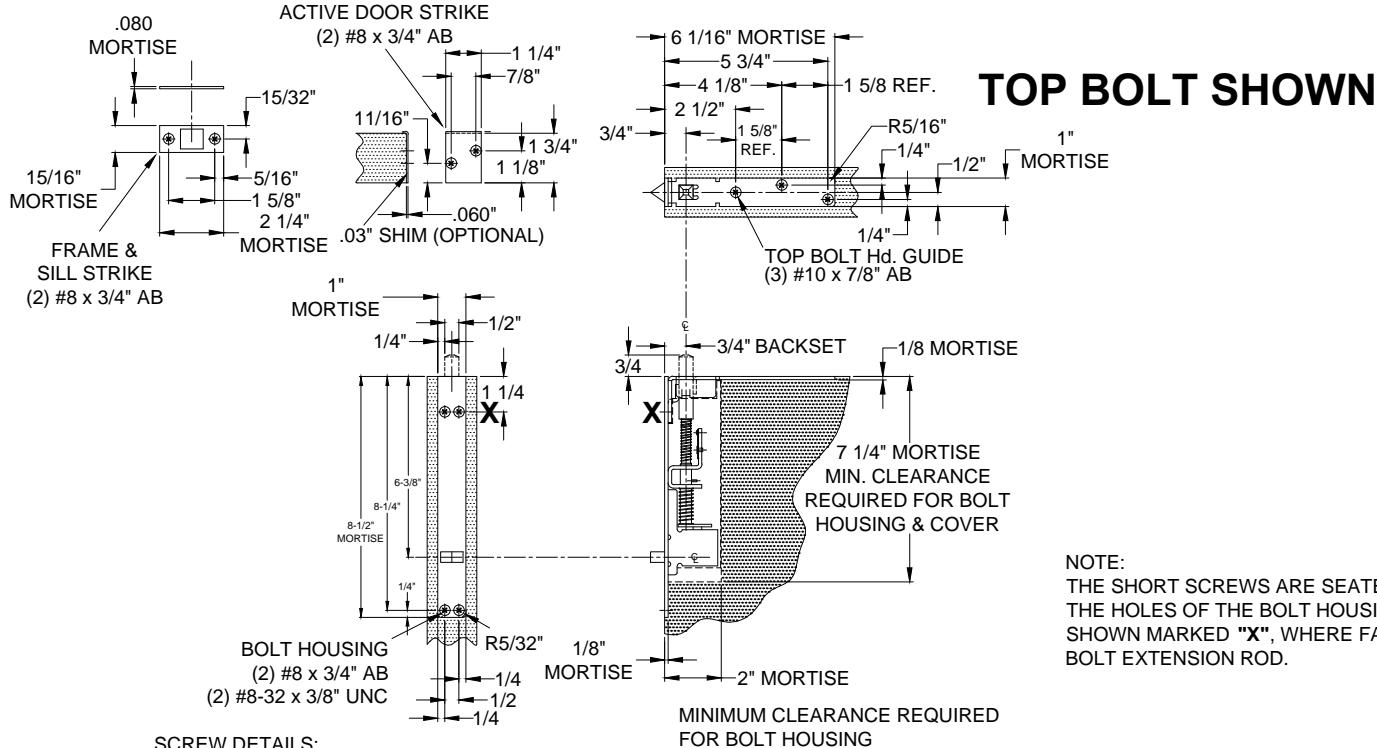

1862P AUTOMATIC FLUSH BOLT SET TOP & BOTTOM BOLTS, WOOD DOOR APPLICATION

NOTE:

THE SHORT SCREWS ARE SEATED INTO THE HOLES OF THE BOLT HOUSING AS SHOWN MARKED "X", WHERE FACES THE BOLT EXTENSION ROD.

SCREW DETAILS:

#8 - 32 x 3/8" UNC - FLAT COUNTERSUNK HEAD MACHINE SCREW, TOTAL 2 PCS.

#8 - 32 x 3/4" AB - UNDERCUT FLAT COUNTERSUNK HEAD, DUAL PURPOSE MACHINE/TAPPING SCREW, TOTAL 6 PCS.

#10 - 32 x 3/4" AB - FLAT COUNTERSUNK HEAD TAPPING SCREW, TOTAL 3 PCS.

® www.abhmfg.com

#10 - 32 x 3/4" AB - FLAT COUNTERSUNK HEAD TAPPING SCREW, TOTAL 3 PCS.

E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

#8 - 32 x 3/4" AB - UNDERCUT FLAT COUNTERSUNK HEAD, DUAL PURPOSE MACHINE/TAPPING SCREW, TOTAL 6 PCS.

© 2017 ABH Mfg., Inc. printed in USA

1862P

1862P-01.DWG

PAGE 1 OF 1 ISSUED 01-20-17
