ABH 1860 Template
Open the original PDF document

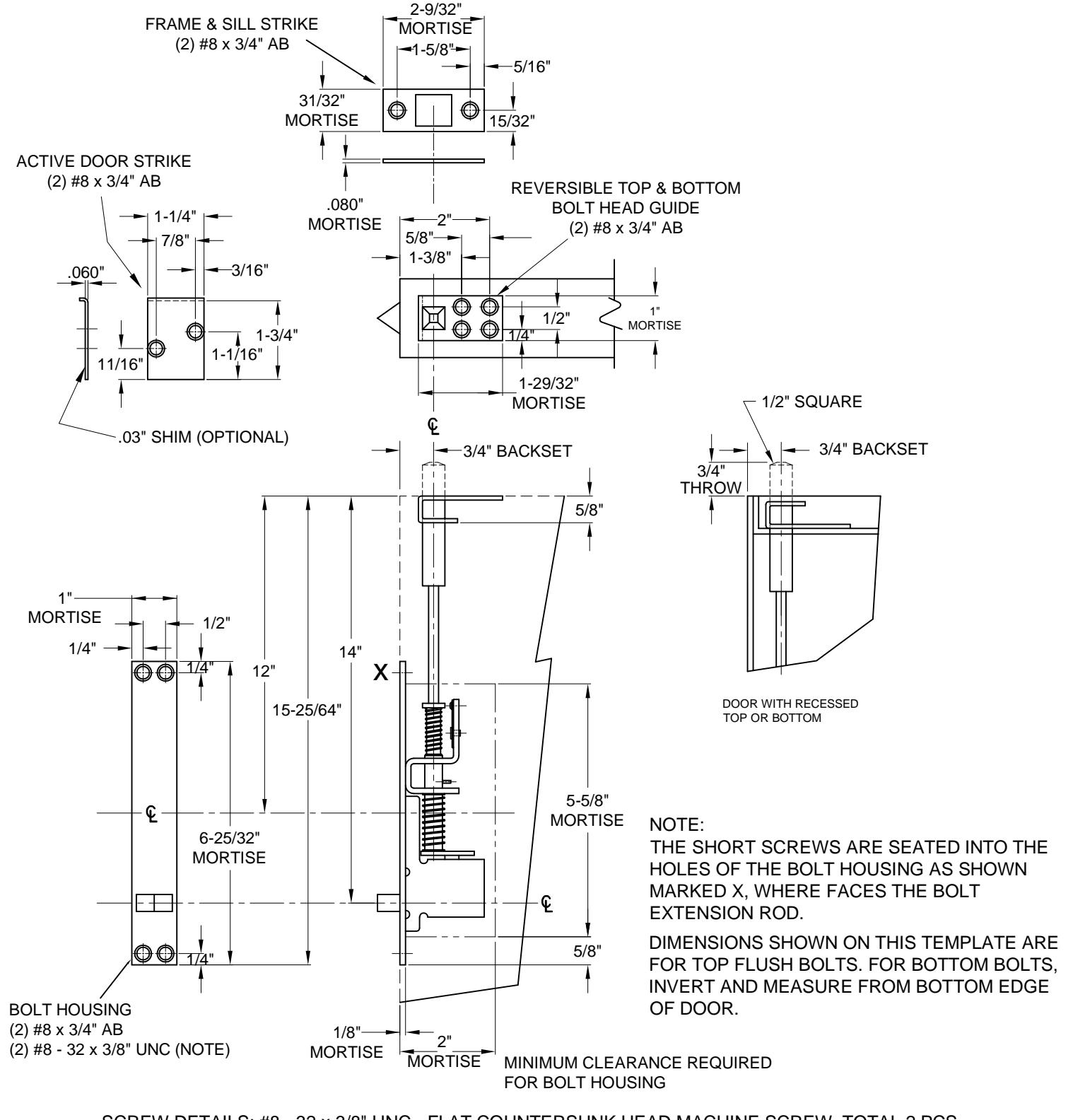

View PDF1860 AUTOMATIC FLUSH BOLTS METAL DOOR APPLICATION
SCREW DETAILS: #8 - 32 x 3/8" UNC - FLAT COUNTERSUNK HEAD MACHINE SCREW, TOTAL 2 PCS. #8 - 32 x 3/4" AB - UNDERCUT FLAT COUNTERSUNK HEAD, DUAL PURPOSE MACHINE/TAPPING SCREW, TOTAL 8 PCS.
www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
c 2016 ABH Mfg., Inc. printed in USA
ISSUED 06-03-16 PAGE 1 OF 1
1860-01.DWG
1860
