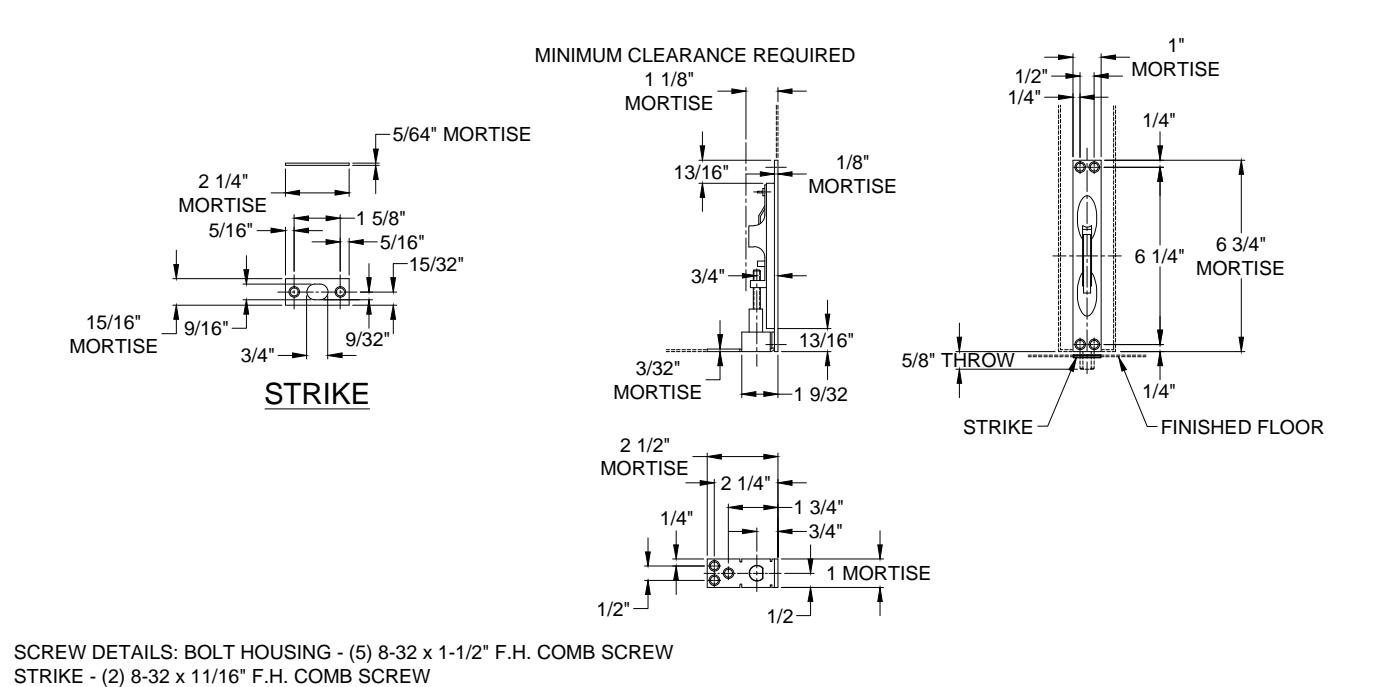

View PDF1857P MANUAL FLUSH BOLT SET TOP & BOTTOM BOLT, WOOD DOOR APPLICATION
TOP BOLT SHOWN 1 MORTISE 5/64" MORTISE 1 3/4 2 1/4" 2 1/2" STRIKE MORTISE MORTISE 9/32 5/16" 1/4 -5/16' 13/16" 5/8" 3/32" THROW MORTISE 15/16" . 9/16" MORTISE 6 3/4 MORTISE STRIKE 1/8" MORTISE 1 1/8" MORTISE MINIMUM CLEARANCE REQUIRED MORTISE
SCREW DETAILS: BOLT HOUSING - (5) 8-32 x 1-1/2" F.H. COMB SCREW STRIKE - (2) 8-32 x 11/16" F.H. COMB SCREW
BOTTOM BOLT SHOWN
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2017 ABH Mfg., Inc. printed in USA
1857P-00.DWG
PAGE 1 OF 1 ISSUED 01-27-17
