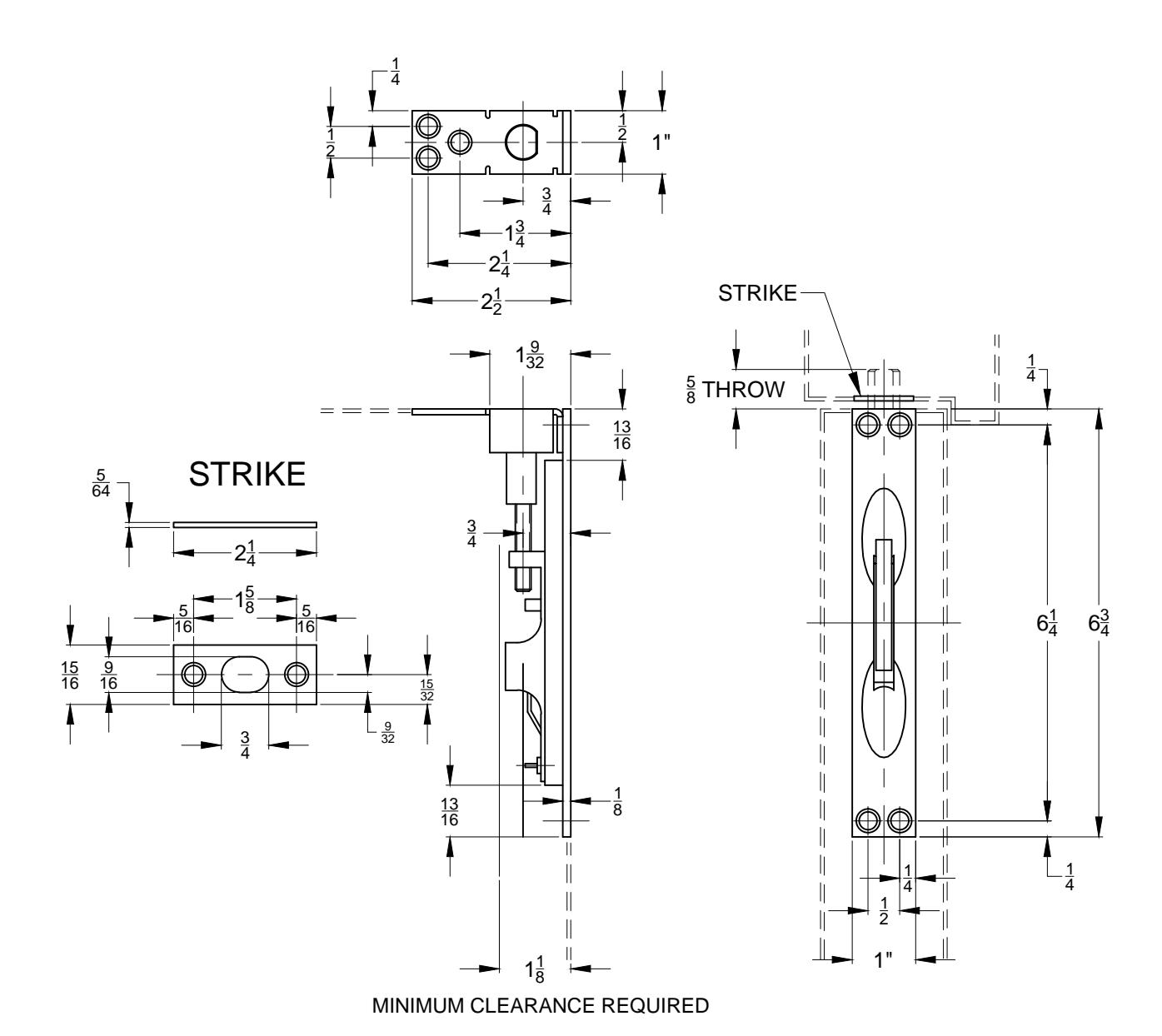

View PDF1857 MANUAL FLUSH BOLTS WOOD DOOR APPLICATION
SCREW DETAILS: BOLT HOUSING - (5) 8 - 32 x 1-1/2" F.H. COMB SCREW STRIKE - (2) 8 - 32 x 11/16" F.H. COMB SCREW
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
ABH is a minority owned and operated manufacturing company.
© 2004 ABH Mfg., Inc. printed in USA
1857-00.DWG
185 / PAGE 1 OF 1 ISSUED 06-04-04
