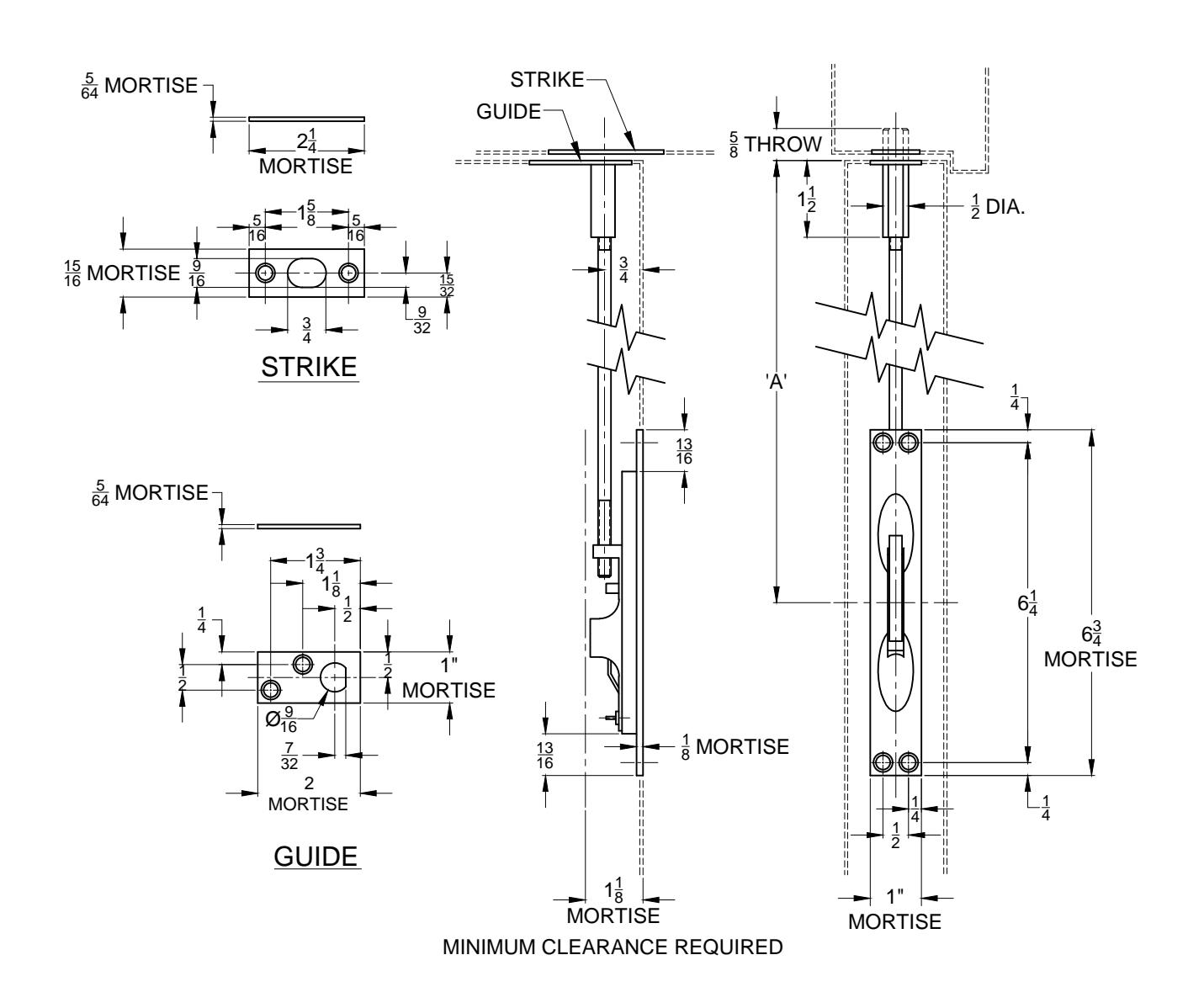

View PDF1855S MANUAL FLUSH BOLT TOP BOLT ONLY, METAL DOOR APPLICATION
| Λ | SPECIFY | |||||||
|---|---|---|---|---|---|---|---|---|
| \ | 6 | 9 | 12 | 18 | 24 | 30 | 36 | 48 |
SCREW DETAILS: BOLT HOUSING - (4) 8 - 32 x 1-1/2" F.H. COMB SCREW STRIKE - (2) 8-32 x 11/16" F.H. COMB SCREW GUIDE - (2) 8-32 x 11/16" F.H. COMB SCREW
