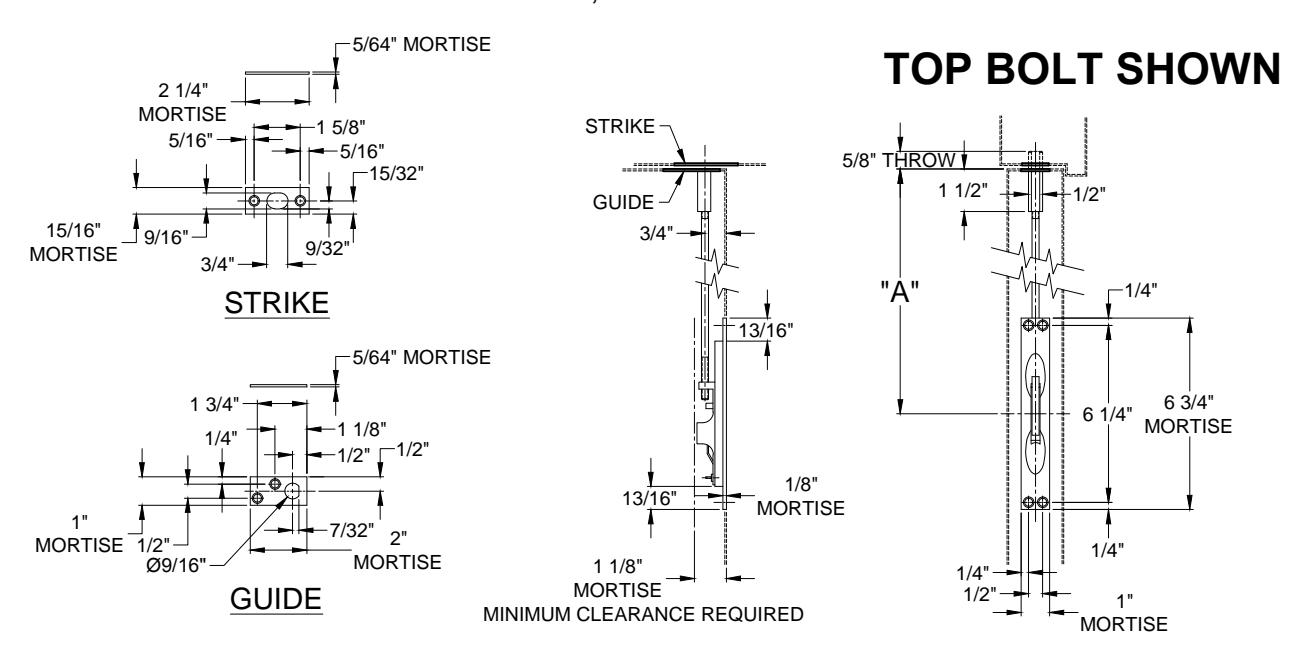

View PDF1855P MANUAL FLUSH BOLT SET TOP & BOTTOM BOLT, METAL DOOR APPLICATION
SCREW DETAILS: BOLT HOUSING - (4) 8 - 32 x 1-1/2" F.H. COMB SCREW
STRIKE - (2) 8-32 x 11/16" F.H. COMB SCREW GUIDE - (2) 8-32 x 11/16" F.H. COMB SCREW
| Λ | SPECIFY | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 9 | 12 | 18 | 24 | 30 | 36 | 48 | |||

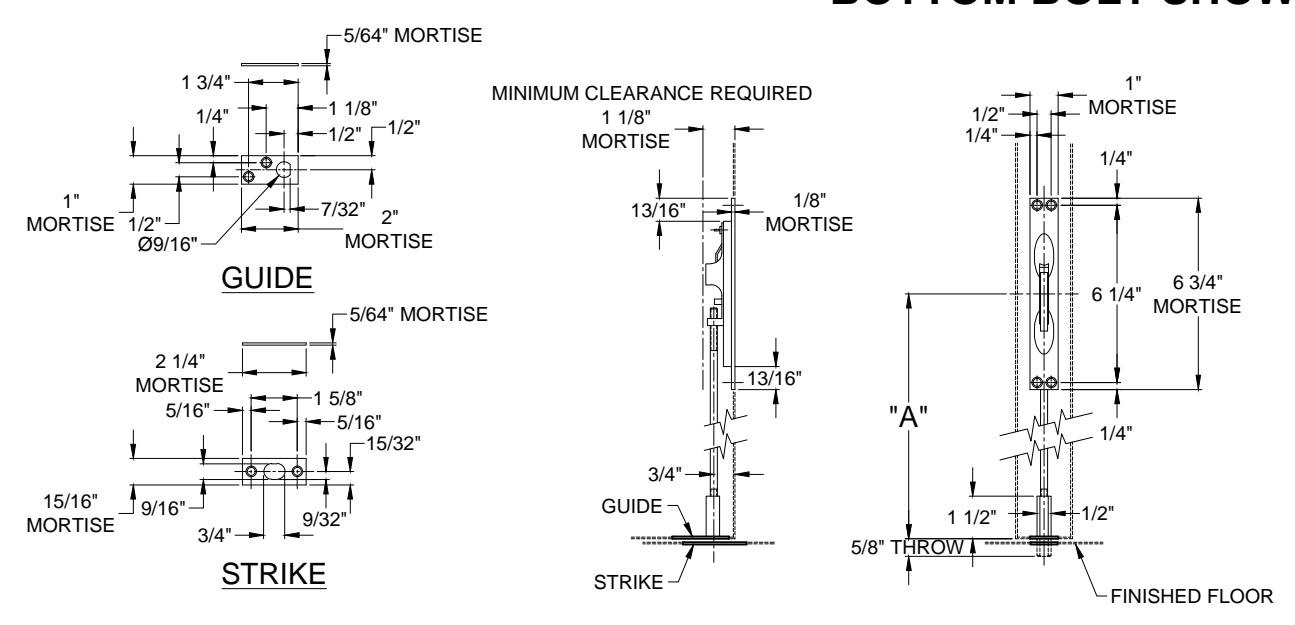

BOTTOM BOLT SHOWN
SCREW DETAILS: BOLT HOUSING - (4) 8 - 32 x 1-1/2" F.H. COMB SCREW STRIKE - (2) 8-32 x 11/16" F.H. COMB SCREW
GUIDE - (2) 8-32 x 11/16" F.H. COMB SCREW
| Λ | SPECIFY | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 6 | 9 | 12 | 18 | 24 | 30 | 36 | 48 | |||
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2017 ABH Mfg., Inc. printed in USA
1855P-00.DWG
1855P
PAGE 1 OF 1 ISSUED 01-27-17
