ABH 1855 Template
Open the original PDF document

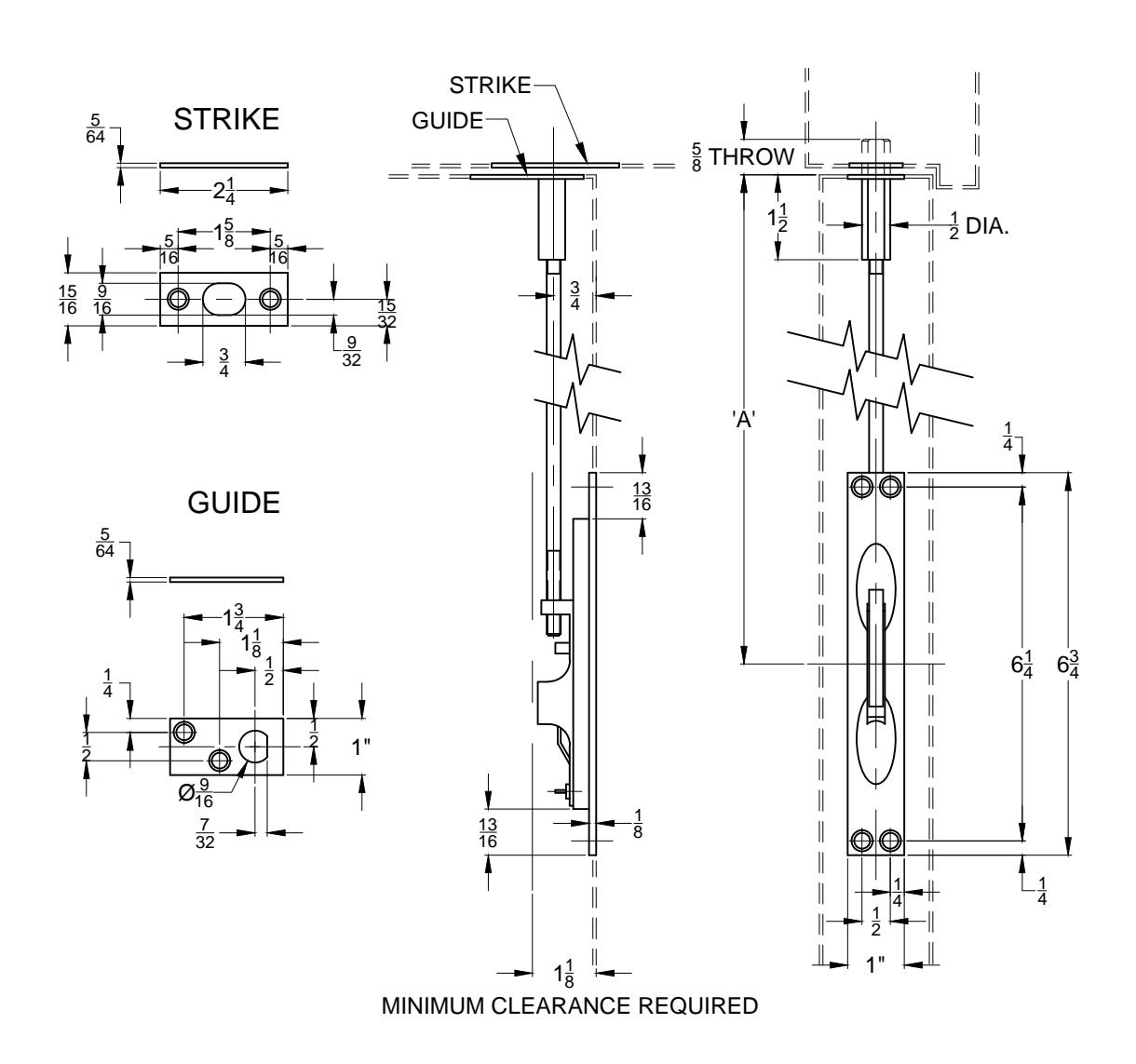

View PDF1855 MANUAL FLUSH BOLTS METAL DOOR APPLICATION
| Λ | SPECIFY | |||||||
|---|---|---|---|---|---|---|---|---|
| 6 | 9 | 12 | 18 | 24 | 30 | 36 | 48 | |
SCREW DETAILS: BOLT HOUSING - (4) 8 - 32 x 1-1/2" F.H. COMB SCREW STRIKE - (2) 8-32 x 11/16" F.H. COMB SCREW GUIDE - (2) 8 - 32 x 11/16" F.H. COMB SCREW
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
ABH is a minority owned and operated manufacturing company.
© 2004 ABH Mfg., Inc. printed in USA
1855-00.DWG
1855
PAGE 1 OF 1 ISSUED 06-04-04
