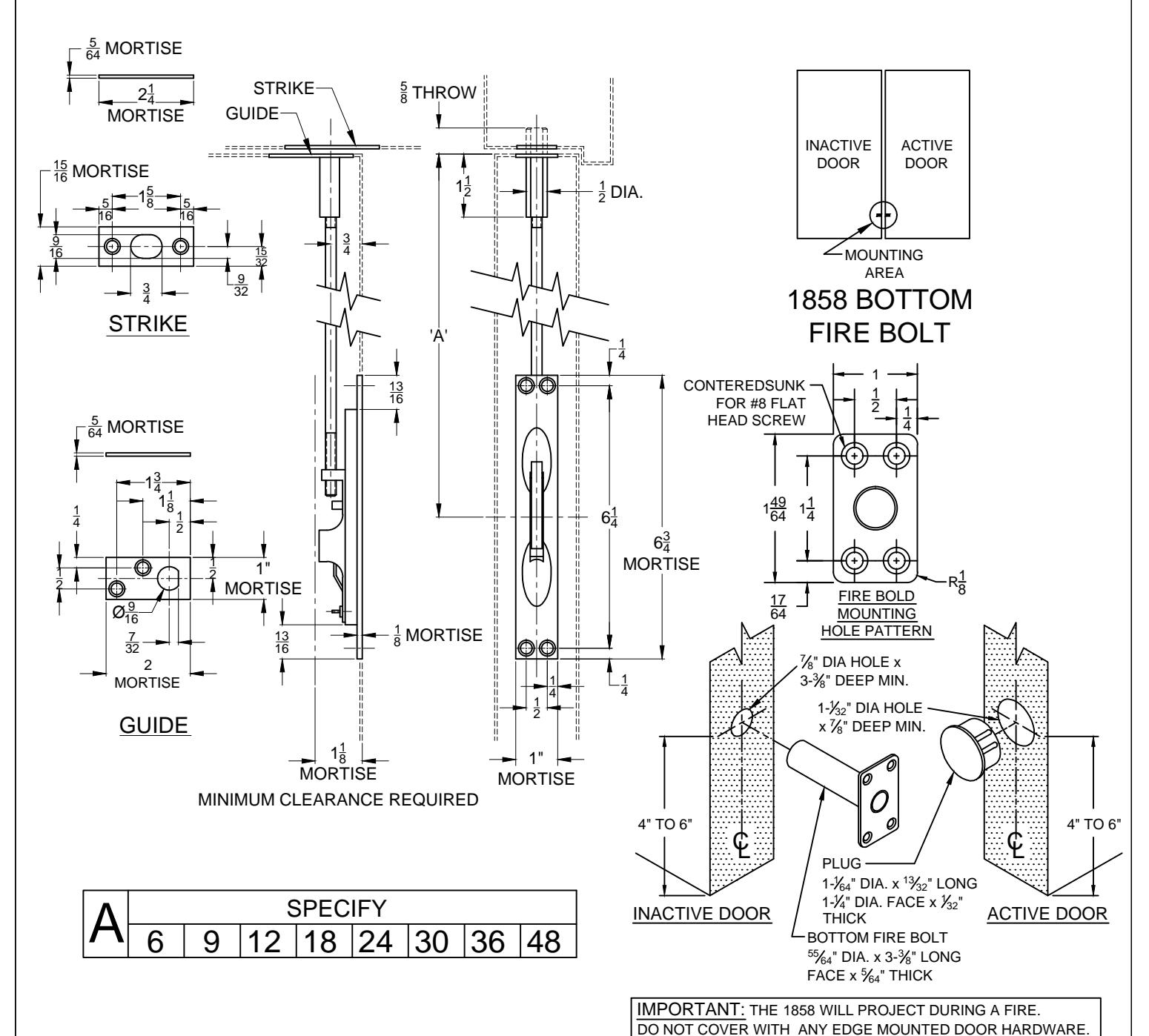

1854 MANUAL FLUSH BOLT TOP BOLT ONLY WITH FIRE BOLT (METAL DOOR APPLICATION)

SCREW DETAILS: BOLT HOUSING - (4) 8 - 32 x 1-1/2" F.H. COMB SCREW

STRIKE - (2) 8-32 x 11/16" F.H. COMB SCREW GUIDE - (2) 8-32 x 11/16" F.H. COMB SCREW

® www.abhmfg.com

E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

© 2016 ABH Mfg., Inc. printed in USA

1854-00.DWG

1854

PAGE 1 OF 1 ISSUED 06-17-16
