ABH 1842 Ligature Resistant Large Conical Wall Stop Template
Open the original PDF document

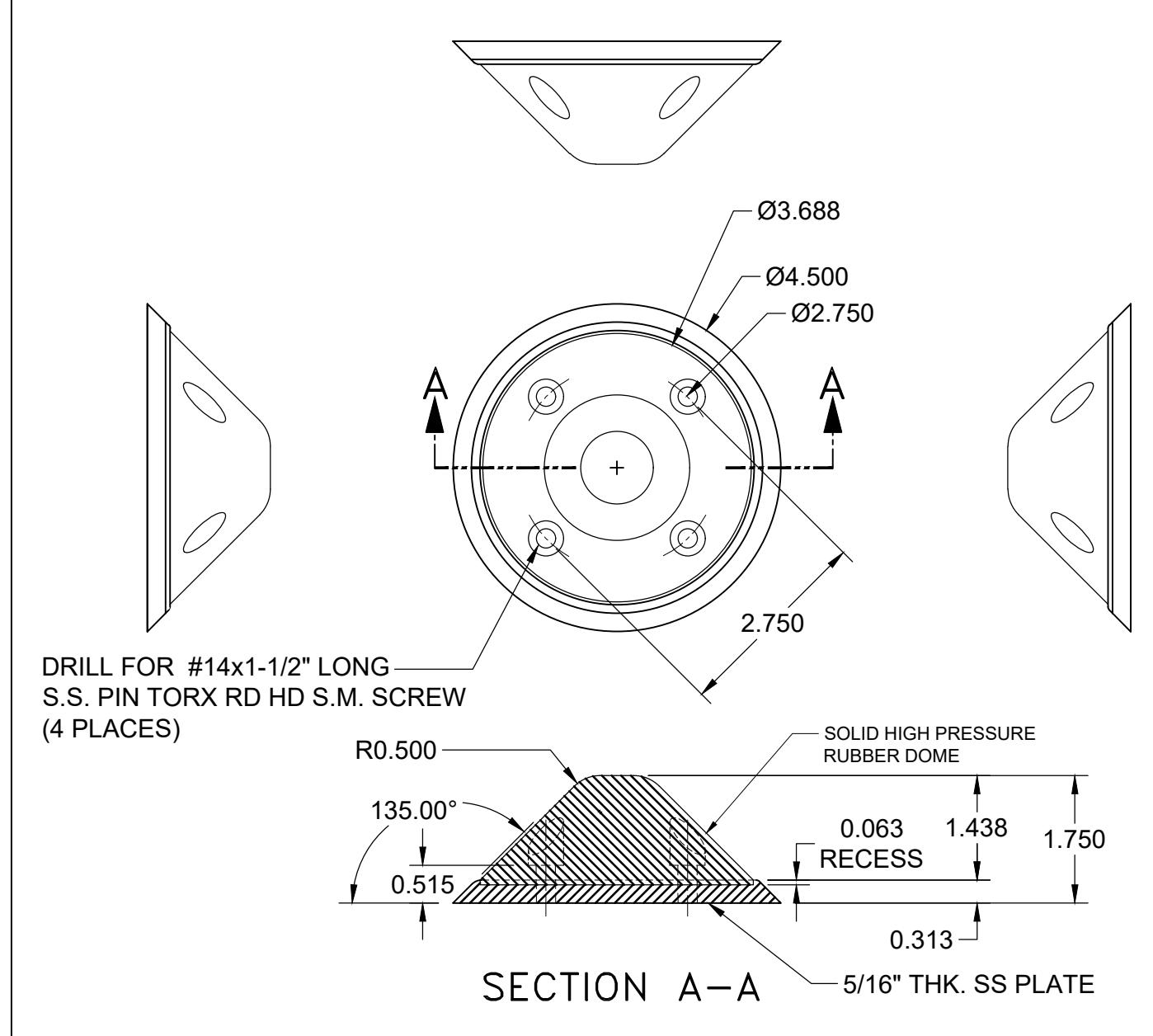

View PDF1842 CONICAL WALL STOP
NOTES:
- 1. ALL DIMENSIONS ARE IN INCHES
- 2. DO NOT SCALE DRAWING
- 3. 4-1/2" DIAMETER
- 4. 1-3/4" PROJECTION FROM FACE OF THE WALL
- 5. SLOPED TO ELIMINATE LIGATURE POINTS
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
. . . .
1842
1842-02.DWG
