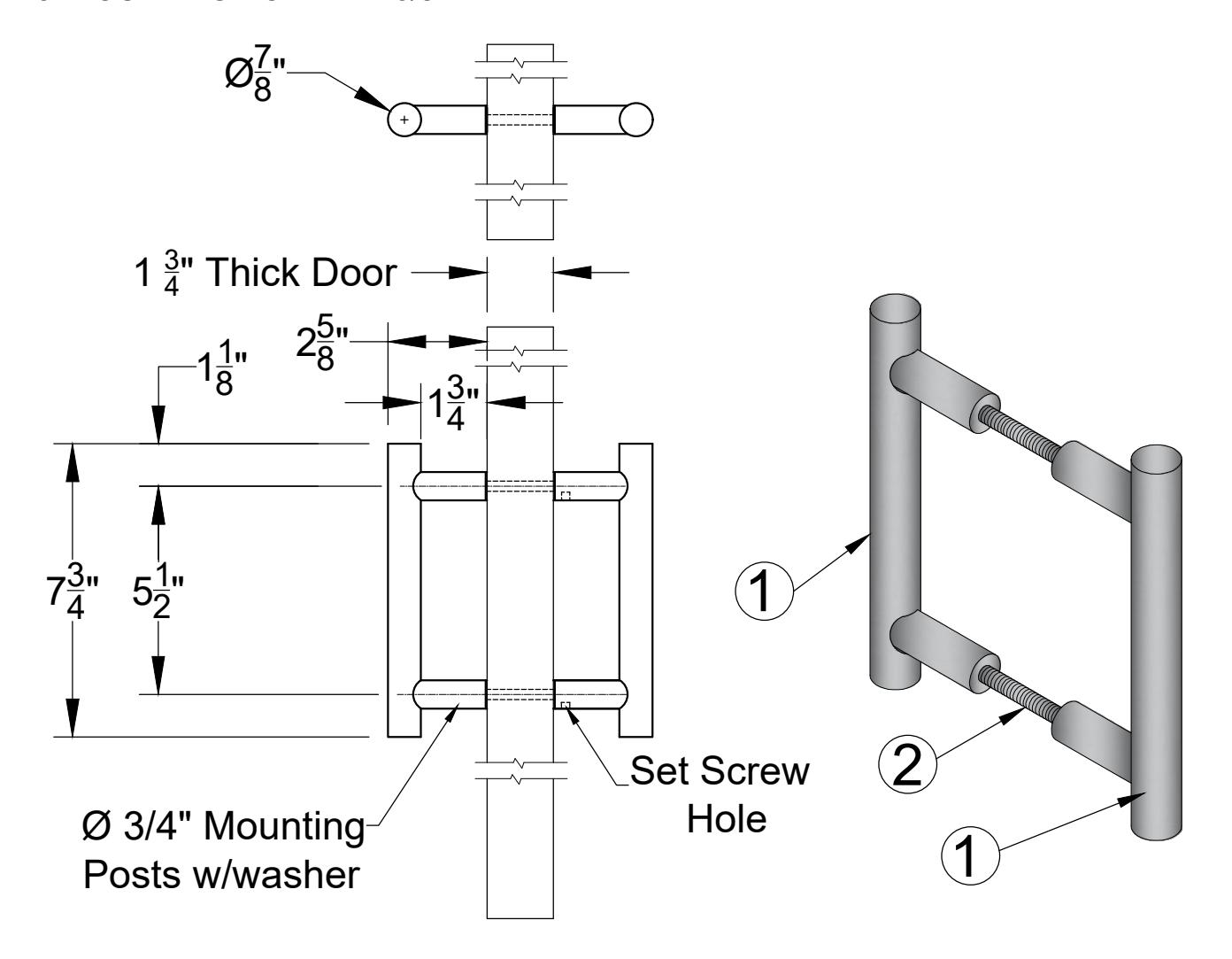

View PDFAB7200 PULL HANDLE
NOTES:
- 1. ALL DIMENSIONS ARE IN INCHES.
- 2. DO NOT SCALE DRAWING.
- 3. PART IS SYMMETRICAL.
- 4. MATERIAL: STAINLESS STEEL
- 5. MOUNTING HOLE DIA. 3/8"
PULL HANDLE
| ITEM | QTY. | DESCRIPTION |
|---|---|---|
| 1 | 2 | AB7200 PULL HANDLE |
| 2 | 2 | 1-3/4" DOOR STAND OFF CONEHEAD SCRW |
AB7200 PULL HANDLE
PAGE 1 OF 1 © 2021 ABH Mfg., Inc. ISSUED 01-06-21
