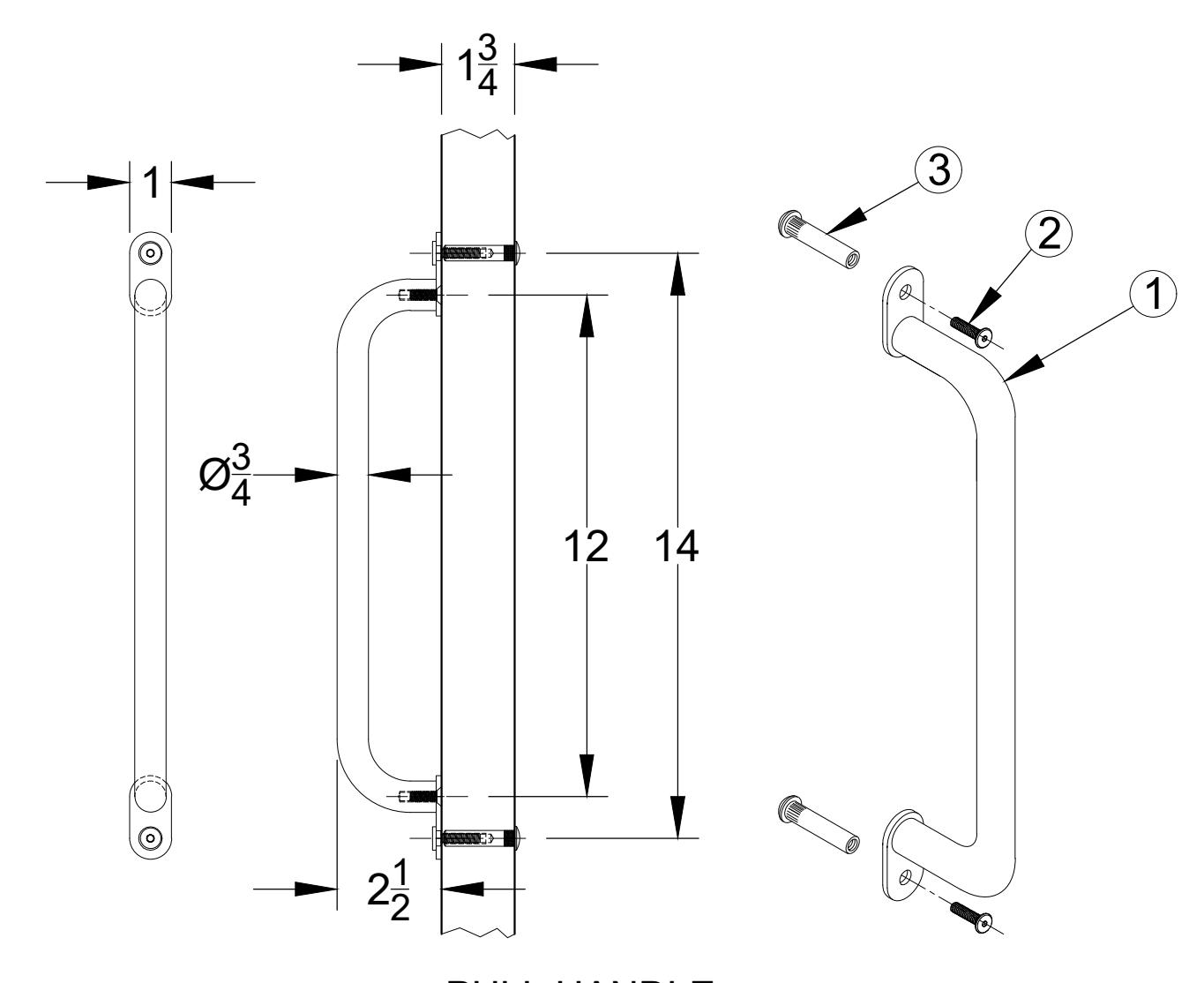

View PDFAB4800-12 PULL HANDLE
NOTES:
- 1. ALL DIMENSIONS ARE IN INCHES.
- 2. DO NOT SCALE DRAWING.
- 3. PART IS SYMMETRICAL.
- 4. MATERIAL: STAINLESS STEEL
- 5. MOUNTING HOLE DIA. 3/8"
PULL HANDLE
| ITEM | QTY. | DESCRIPTION |
|---|---|---|
| 1 | 1 | AB4800-12 PULL HANDLE |
| 2 | 2 | 1/4-20x1" HEX SHOLDER MACHINE SCREW |
| 3 | 2 | SEX BLOT 1/4-20x1-11/16" |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
AB4800-12-00.DWG AB4800-12
PAGE 1 OF 1 ISSUED 11-06-20
