A950 Cam Lift Template
Open the original PDF document
View PDF
| SCREW DETAIL | |
|---|---|
| QTY. | DESCRIPTION |
| 8 | 12-24x3/4" PHILLIPS FLAT HEAD MACHINE SCREW, S.S. |
| 8 | #12 x1-1/2" PHILLIPS FLAT HEAD SHT. METAL SCREW, S.S. |
- (a) LEFT HAND DOOR, USE "LEFT HAND" HINGE
- (b) RIGHT HAND DOOR, USE "RIGHT HAND" HINGE
- (c) RIGHT HAND REVERSE DOOR, USE "LEFT HAND" HINGES
- (d) LEFT HAND REVERSE DOOR, USE "RIGHT HAND" HINGES
- 10. 1/32" TOLERANCE ON ALL PARTS
- 11. DO NOT SCALE DRAWING, ISOMETRIC VIEW IS FOR VISUAL REPRESENTATION
- 12. ALL DIMENSIONS ARE IN INCHES, UNLESS NOTED OTHERWISE.

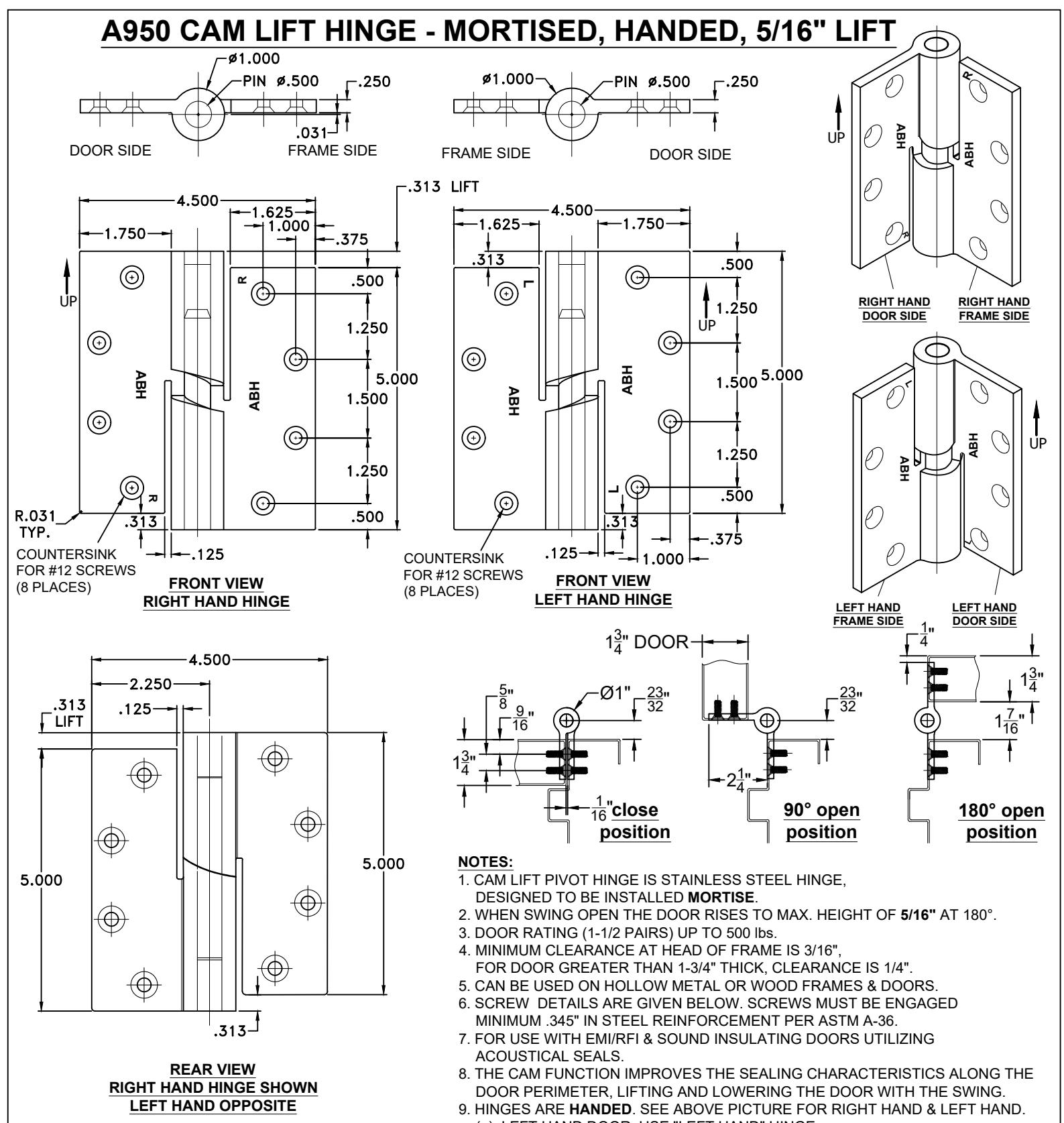

A950 CAM LIFT PIVOT HINGE-04.DWG
A950
CAM LIFT PIVOT HINGE
