A663 Standard Duty Radius Corner 2BB NRP – Template
Open the original PDF document
View PDF
NOTES:
- 1. FIVE KNUCKLE HINGES ARE DESIGNED TO BE INSTALLED "FULL MORTISE".
- 2. THIS BEARING HINGE CAN BE USED ON HOLLOW METAL OR WOOD FRAMES & DOORS.
- 3. SCREW DETAILS ARE GIVEN BELOW. SCREWS MUST BE ENGAGED MINIMUM .345" IN STEEL REINFORCEMENT PER ASTM A-36.
- 4. 1/32" TOLERANCE ON ALL PARTS
- 5. MATERIAL : STAINLESS STEEL
- 6. DO NOT SCALE DRAWING, ISOMETRIC VIEW IS FOR VISUAL REPRESENTATION.
- 7. ALL DIMENSIONS ARE IN INCHES, UNLESS NOTED OTHERWISE.
| SCREW DETAIL | |
|---|---|
| QTY. | DESCRIPTION |
| 8 | 12-24x3/4" PHILLIPS FLAT HEAD MACHINE SCREW, S.S. |
| 8 | #12x1-1/2" PHILLIPS FLAT HEAD SHEET METAL SCREW, S.S. |

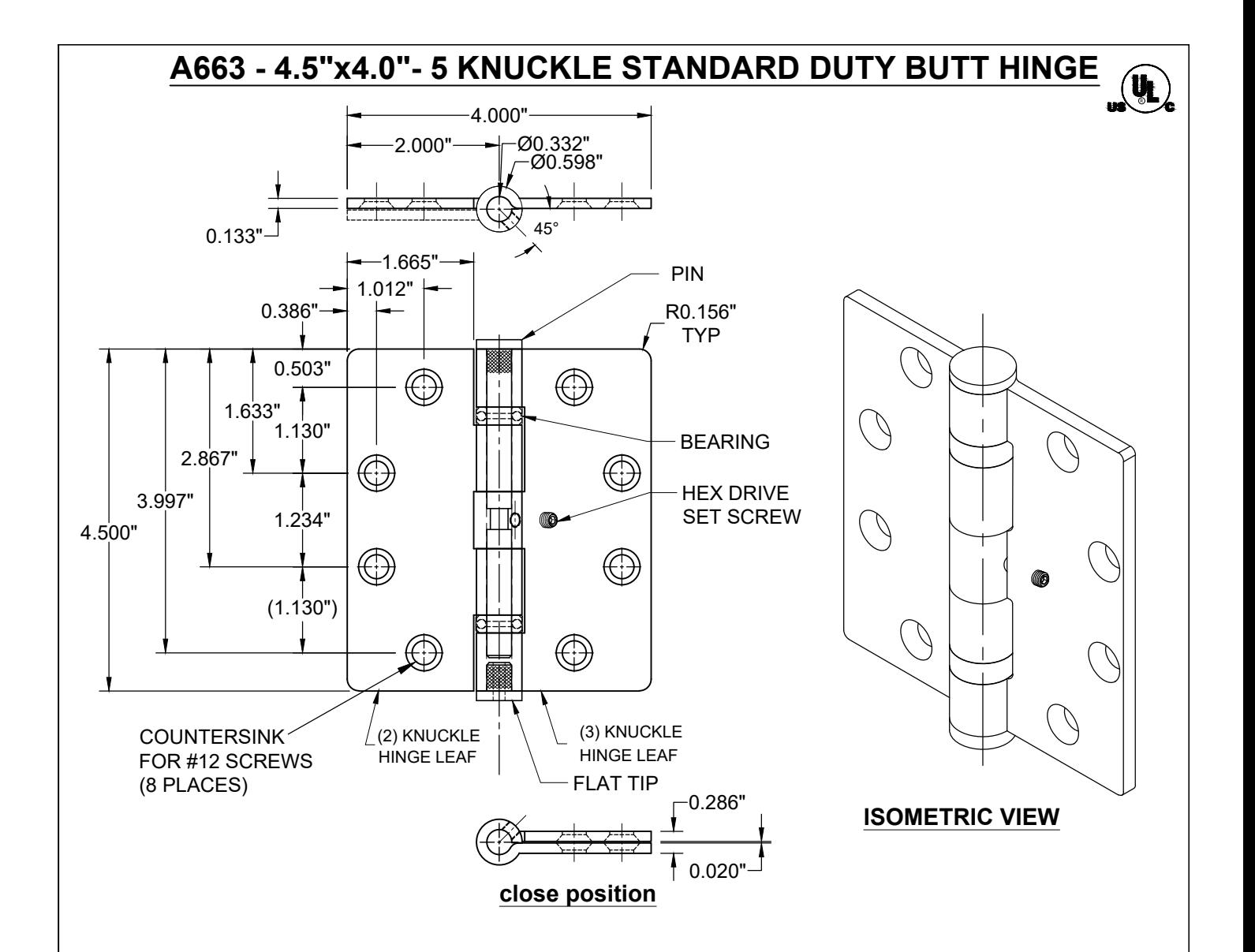

A663-4.5"x4.0"-5 KNUCKLE HINGE-00.DWG
A663 4.5"x4.0"- 5 KNUCKLE HINGE
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL60143 630.875.9900; FAX 800.9FAXABH (932.9224)
c 2021 ABH Mfg., Inc. printed in USA
ISSUED 06-07-21 PAGE 1 OF 1
