A661-Heavy Weight Radius Corner 4BB NRP – Template
Open the original PDF document
View PDF
NOTES:
- 1. FIVE KNUCKLE HINGES ARE DESIGNED TO BE INSTALLED "FULL MORTISE".
- 2. FOUR BEARING HINGE CAN BE USED ON HOLLOW METAL OR WOOD FRAMES & DOORS.
- 3. SCREW DETAILS ARE GIVEN BELOW. SCREWS MUST BE ENGAGED MINIMUM .345" IN STEEL REINFORCEMENT PER ASTM A-36.
- 4. 1/32" TOLERANCE ON ALL PARTS
- 5. MATERIAL: STAINLESS STEEL
- 6. DO NOT SCALE DRAWING, ISOMETRIC VIEW IS FOR VISUAL REPRESENTATION.
- 7. ALL DIMENSIONS ARE IN INCHES, UNLESS NOTED OTHERWISE.
| SCREW DETAIL | |
|---|---|
| QTY. | DESCRIPTION |
| 8 | 12-24x3/4" PHILLIPS FLAT HEAD MACHINE SCREW, S.S. |
| 8 | #12x1-1/2" PHILLIPS FLAT HEAD SHEET METAL SCREW, S.S. |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932,9224)

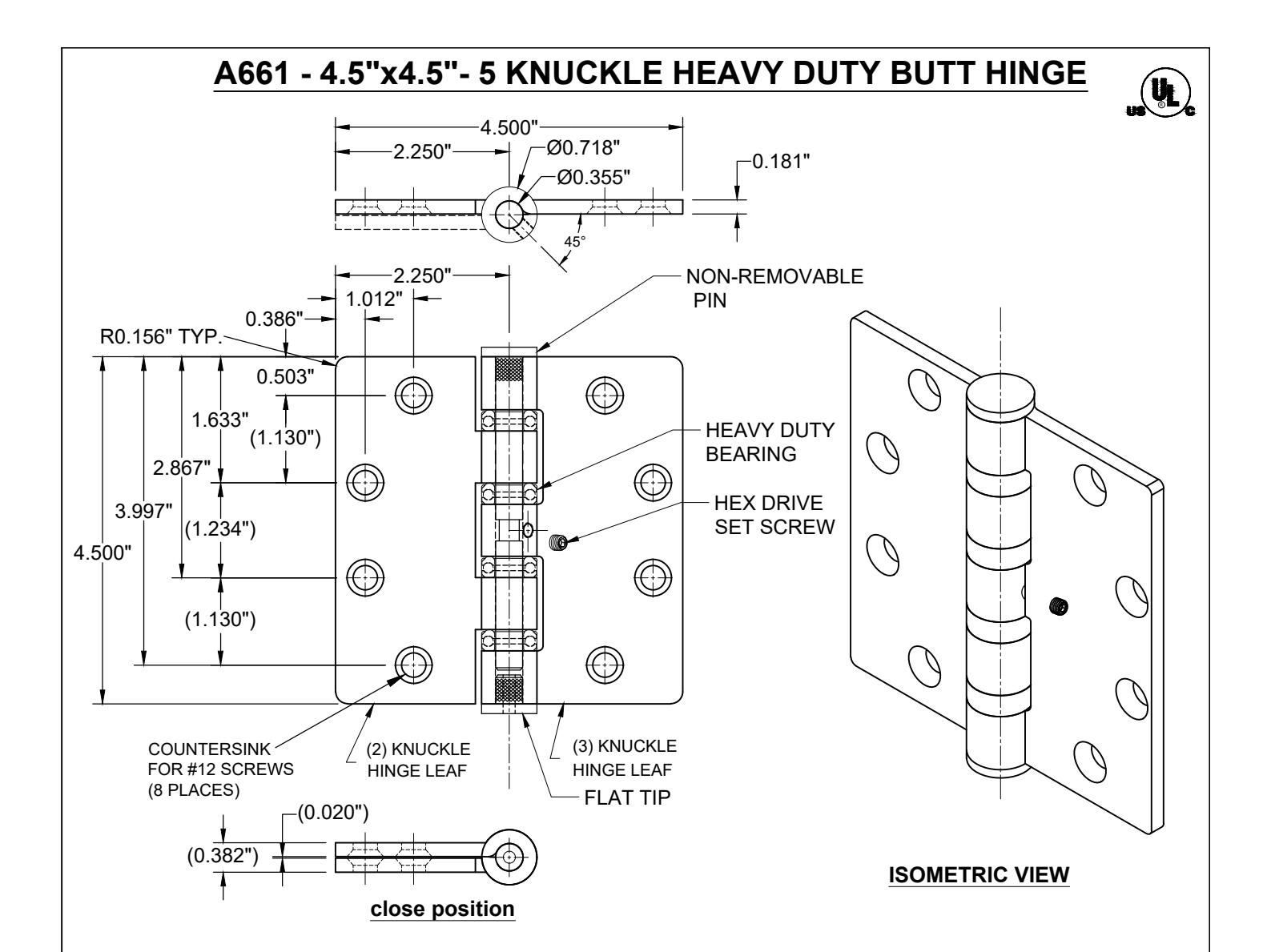

A661-4.5"x4.5"-5 KNUCKLE HINGE-00.DWG
A661 4.5"x4.5"- 5 KNUCKLE HINGE
© 2021 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 ISSUED 06-04-21
