A575HD Aluminum Continuous Gear Hinges Full Surface – Template

Open the original PDF document

View PDF

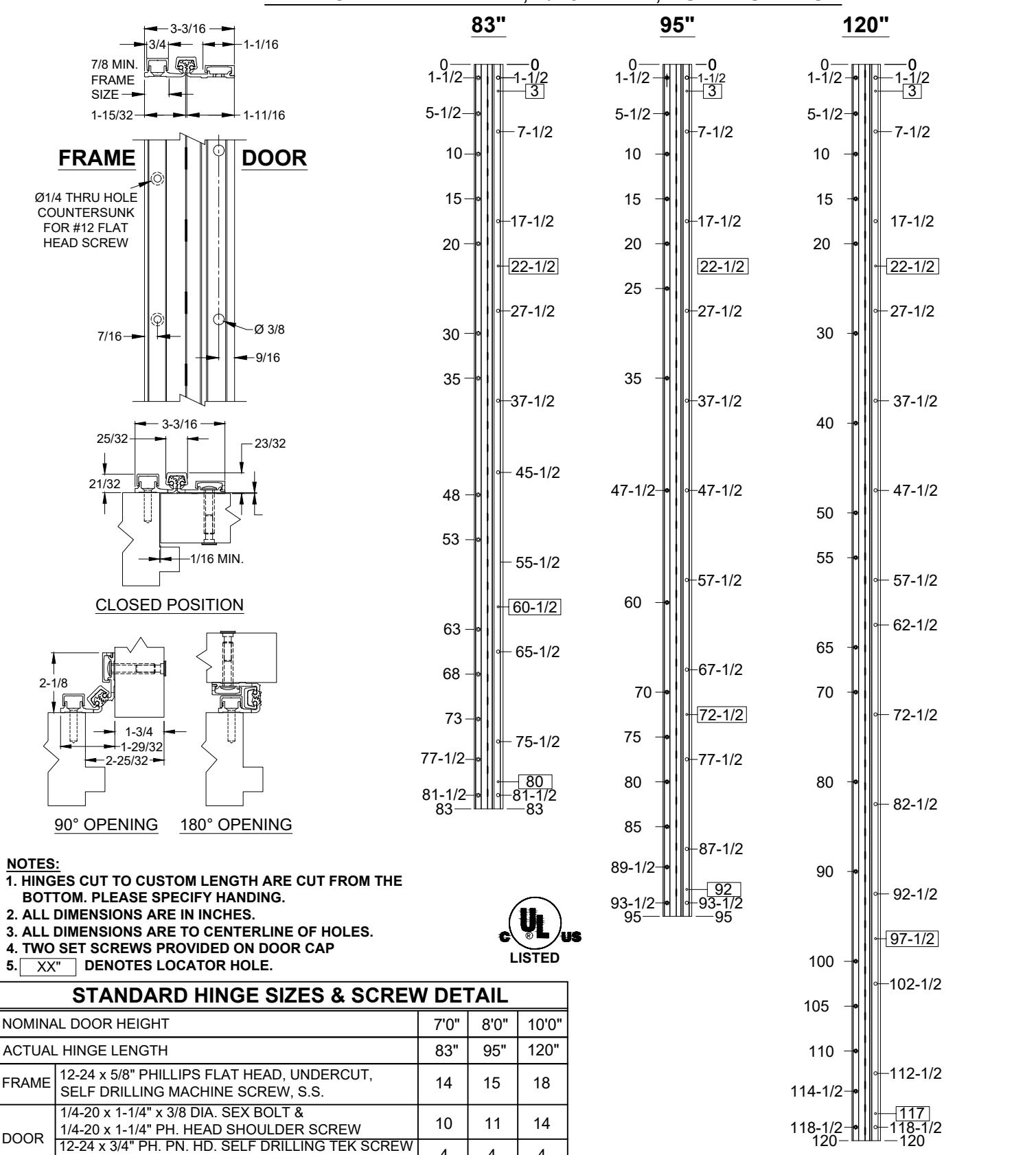

A575 - ALUMINUM GEARED HINGE, NARROW FRAME LEAF, 1/16 INSET, FULL SURFACE

(LOCATOR HOLE)

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

4

4

A575- ALUMINUM GEARED HINGE-00.DWG

ALUMINUM GEARED HINGE

© 2021 ABH Mfg., Inc. printed in USA

PAGE 1 OF 1 ISSUED 03-05-21
