A5515TW – Concealed Electrical Thru-Wire Option Template
Open the original PDF document

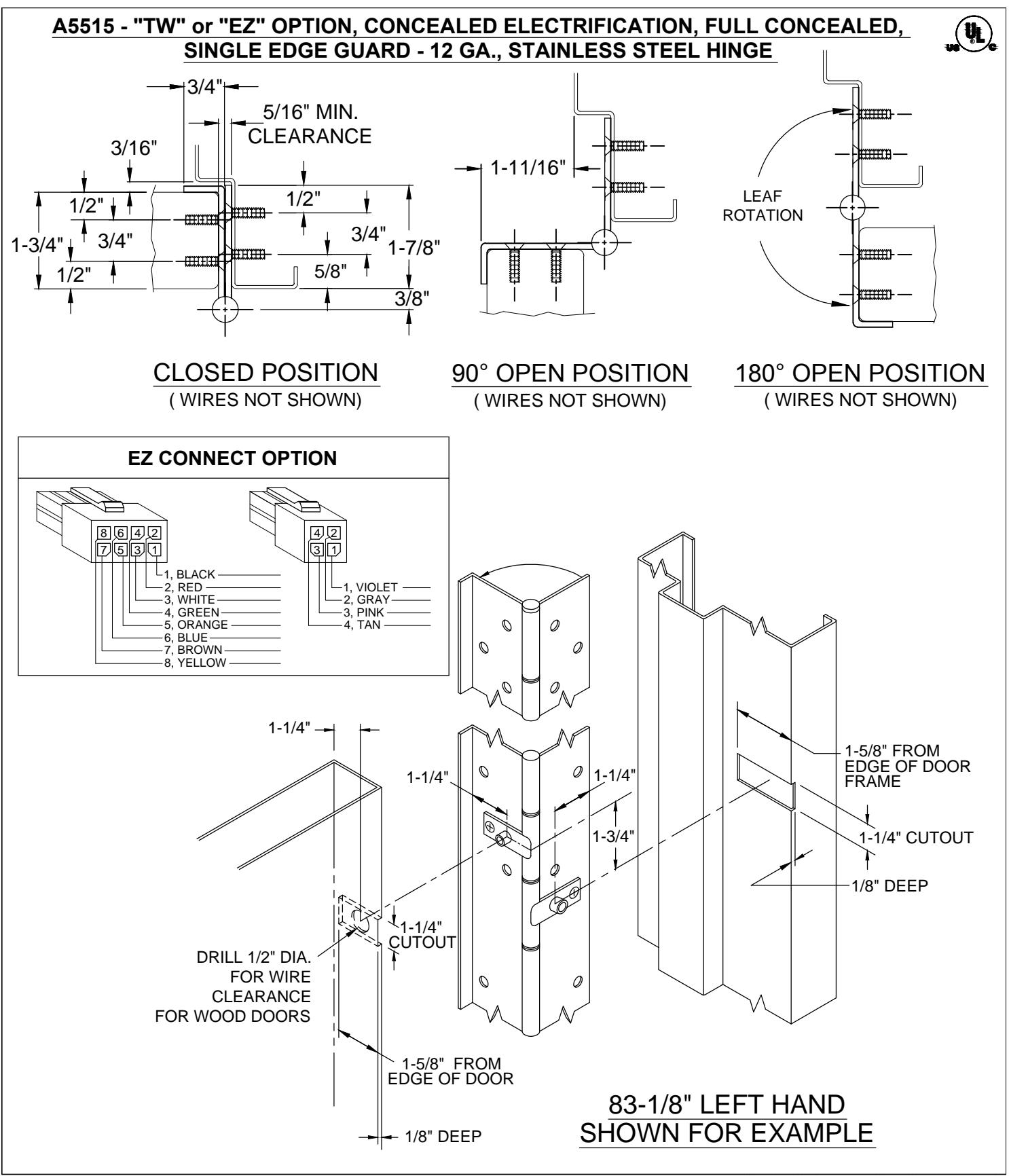

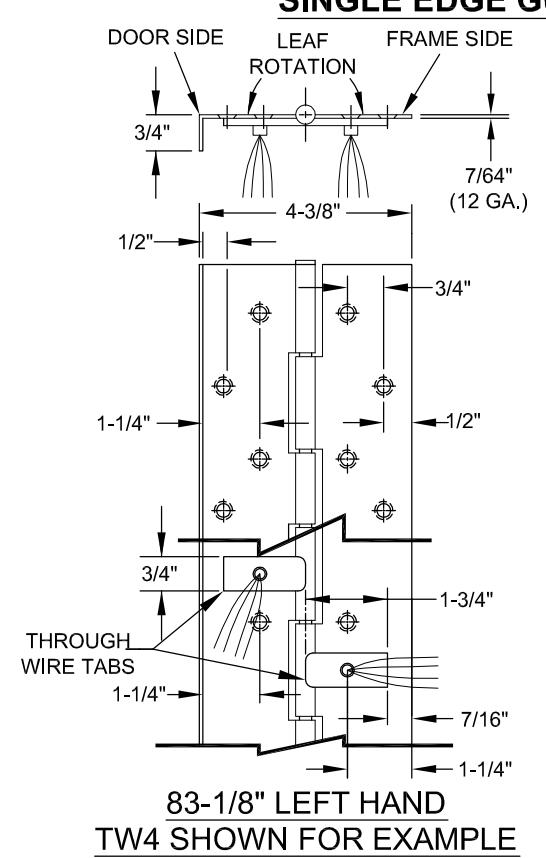

View PDFA5515 - "TW" or "EZ" OPTION, CONCEALED ELECTRIFICATION, FULL CONCEALED, SINGLE EDGE GUARD - 12 GA., STAINLESS STEEL HINGE
NOTES:
- 1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE.
- 2. SPECIFY HANDING WHEN ORDERING.
-
3. SPECIFY WIRE CONFIGURATION WHEN ORDERING. TEMPLATE REMAINS THE SAME.
- TW4
- EZ4 *
- 8WT
- EZ8 *
- TW12
- * SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
- 4. IF "M" OPTION (MOVEABLE PANEL) IS CHOSEN, TEMPLATE REMAINS THE SAME.
- 5. 30 AWG WIRES, APPROX. 4" LONG PER SIDE, RATED 2 AMP CONTINUOUS LOW VOLTAGE.
- 6. THRU WIRE LOCATION DIMENSIONS +/- 1/16".

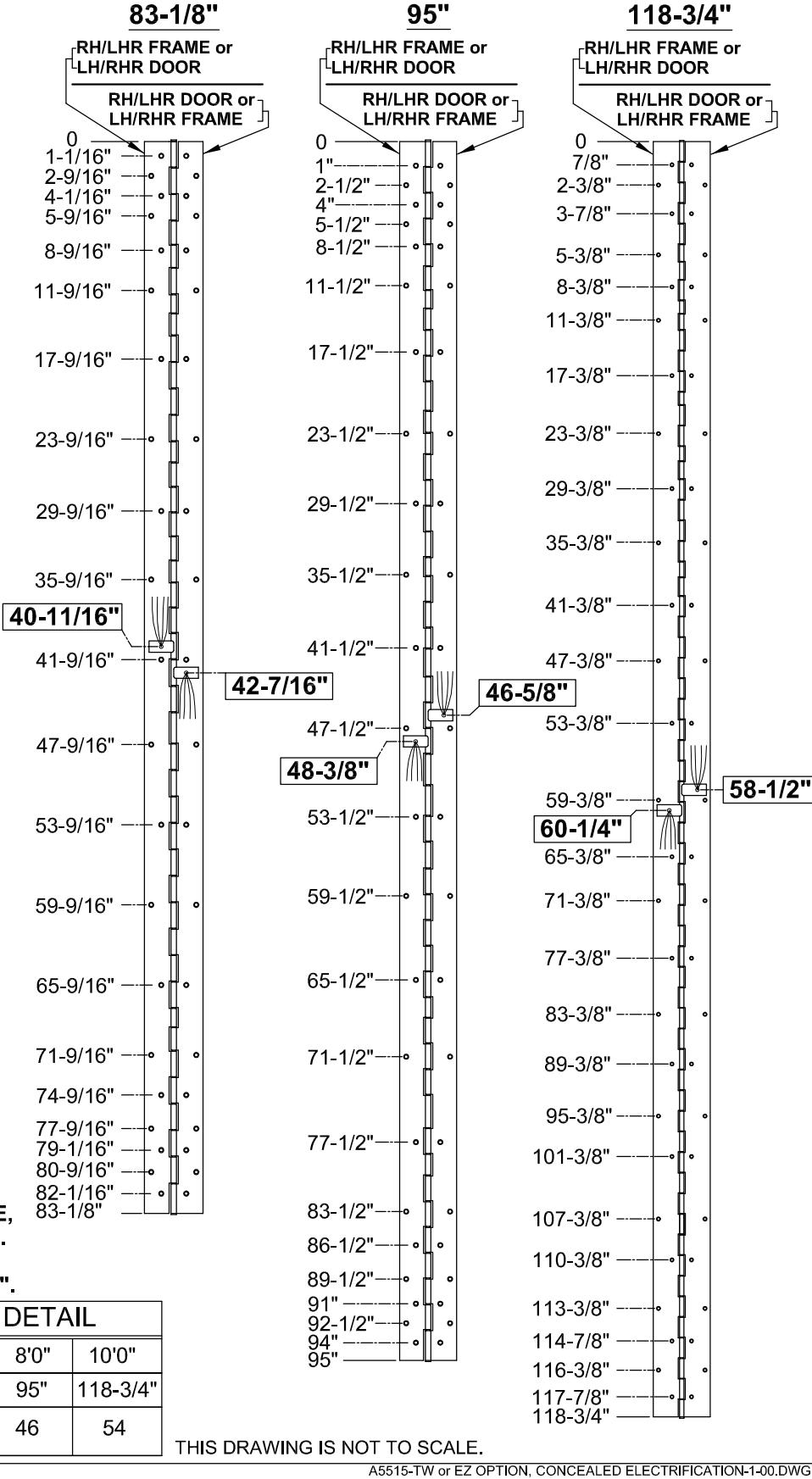

| STANDARD HINGE SIZES & SCREW DETAIL | |||
|---|---|---|---|
| NOMINAL DOOR HEIGHT | 7'0" | 8'0" | 10'0" |
| ACTUAL HINGE HEIGHT | 83-1/8" | 95" | 118-3/4" |
| 12-24 x 7/8" PHILLIPS FLAT HEAD, UNDERCUT, MACHINE SCREW, S.S. | 42 | 46 | 54 |
R www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A5515 - "TW" or "EZ" OPTION CONCEALED ELECTRIFICATION
12 GAUGE
© 2016 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 ISSUED 01-12-16
www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A5515-TW or EZ OPTION, CONCEALED ELECTRIFICATION-2-00.DWG
A5515 - "TW" or "EZ" OPTION CONCEALED ELECTRIFICATION 12 GAUGE
© 2016 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 ISSUED 01-12-16
