A5515 CT concealed Electrical Thru-Wire and Monitor Switch Template
Open the original PDF document

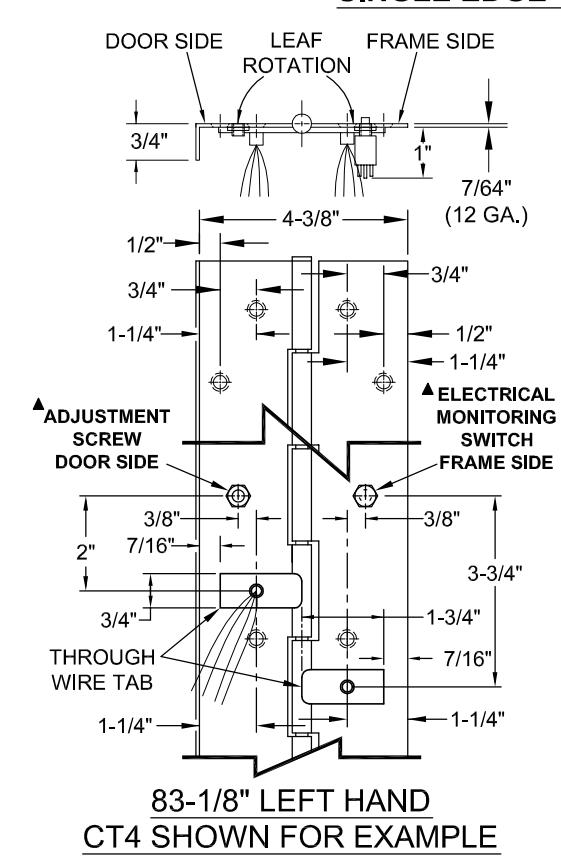

View PDFA5515 - "CT" OPTION, THRU WIRE & MONITOR SWITCH, FULL CONCEALED, SINGLE EDGE GUARD - 12 GA., STAINLESS STEEL HINGE
1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE.
- 2. SPECIFY HANDING WHEN ORDERING.
-
3. SPECIFY WIRE CONFIGURATION WHEN ORDERING, TEMPLATE REMAINS THE SAME.
- CT4
- CT4 x EZ *
- CT8
NOTES:
- CT8 x EZ * CT12 x EZ *
- SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
- 4. IF "M" OPTION (MOVEABLE PANEL) IS CHOSEN, TEMPLATE REMAINS THE SAME.
- 5, 30 AWG WIRES, APPROX, 4" LONG PER SIDE,
- RATED 2 AMP CONTINUOUS LOW VOLTAGE.

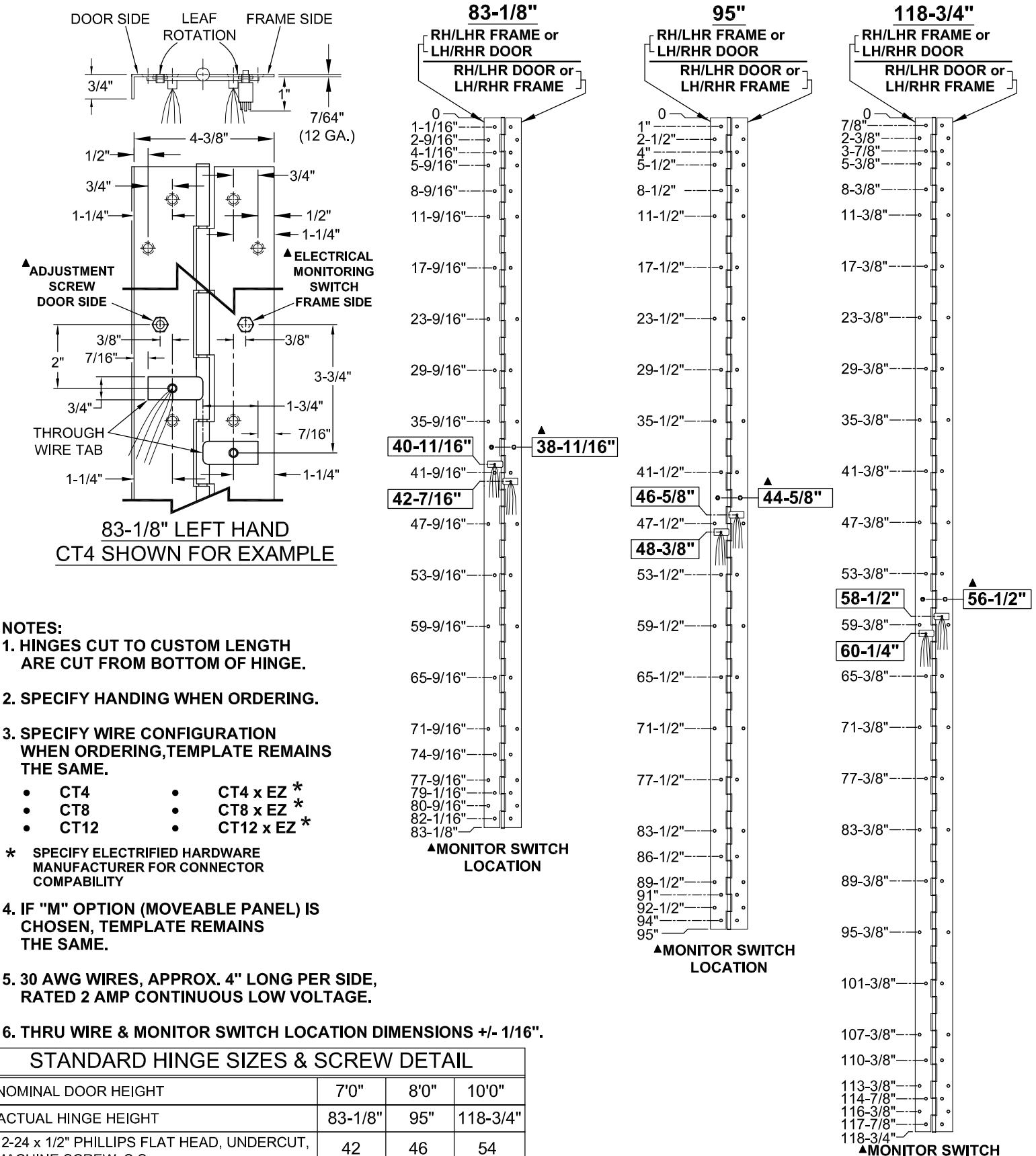

| STANDARD HINGE SIZES & SCREW DETAIL | |||
|---|---|---|---|
| NOMINAL DOOR HEIGHT | 7'0" | 8'0" | 10'0" |
| ACTUAL HINGE HEIGHT | 83-1/8" | 95" | 118-3/4" |
| 12-24 x 1/2" PHILLIPS FLAT HEAD, UNDERCUT, MACHINE SCREW, S.S. | 42 | 46 | 54 |
R www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

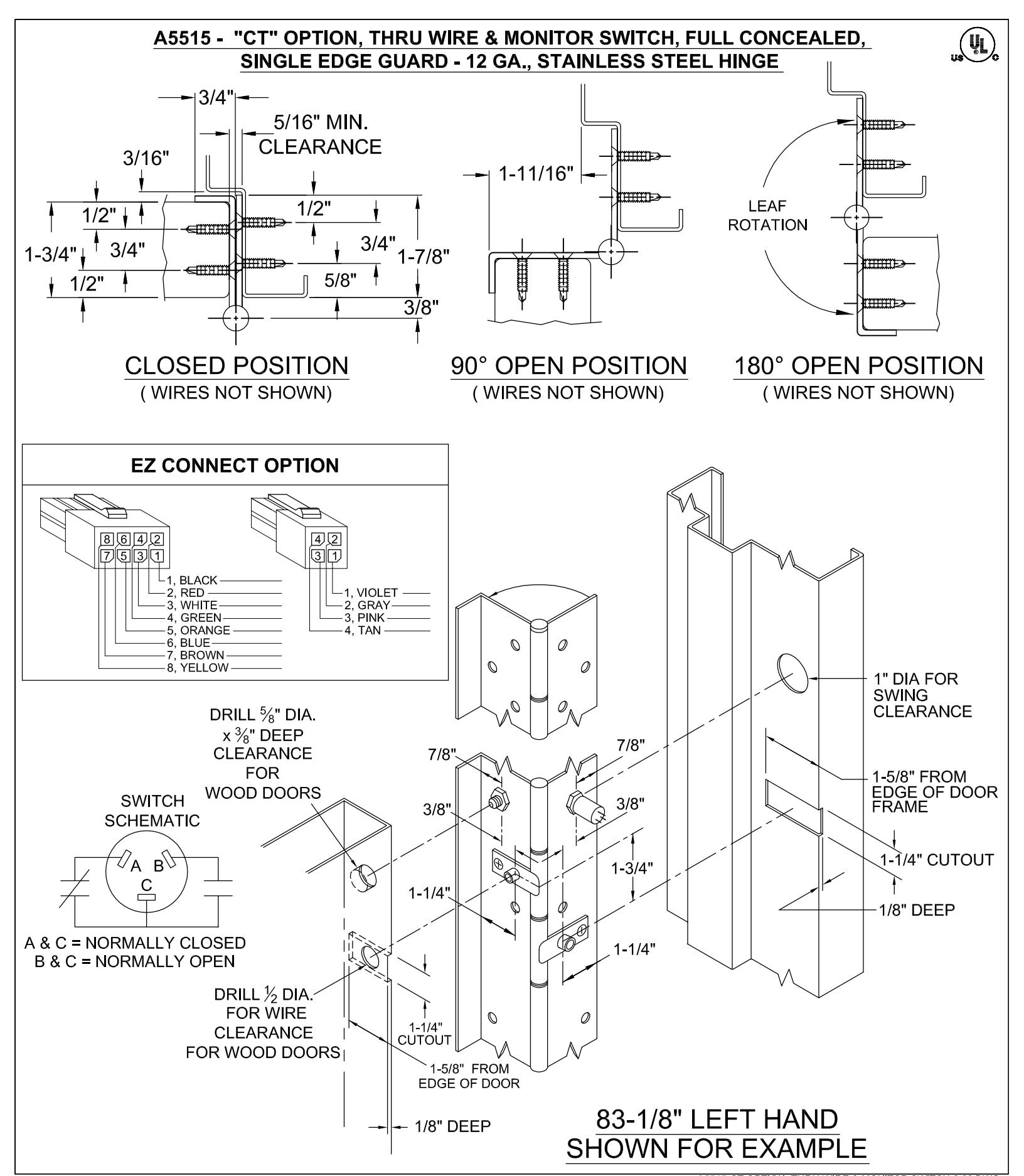

A5515 - "CT" OPTION THRU WIRE & MONITOR SWITCH
A5515-CT OPTION, THRU WIRE & MONITOR SWITCH-1-00.DWG
12 GAUGE
LOCATION
(c) 2016 ABH Mfg., Inc. printed in USA
THIS DRAWING IS NOT TO SCALE.
PAGE 1 OF 2 ISSUED 01-12-16
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A5515-CT OPTION, THRU WIRE & MONITOR SWITCH-2-00.DWG A5515 - "CT" OPTION
THRU WIRE & MONITOR SWITCH 12 GAUGE
© 2016 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 ISSUED 01-12-16
