A5505TW – Concealed Electrical Thru-Wire Option Template

Open the original PDF document

View PDF

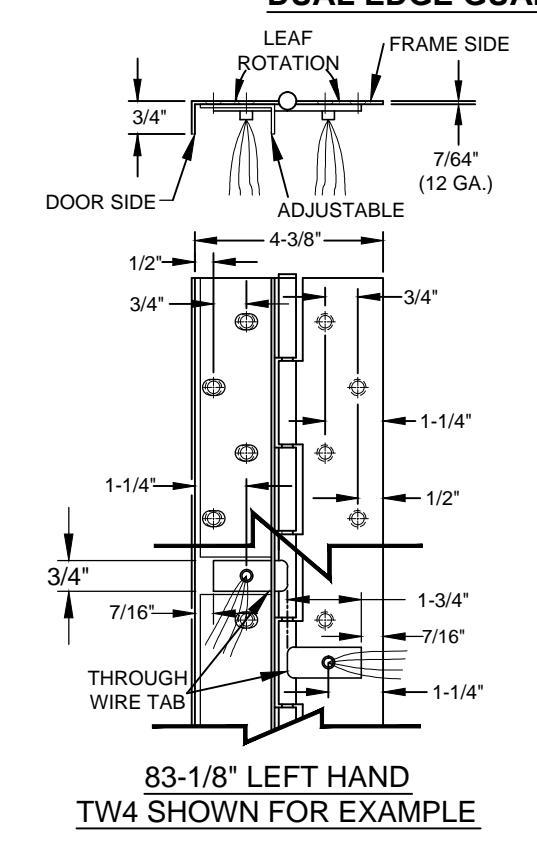

A5505 - "TW" or "EZ" OPTION, CONCEALED ELECTRIFICATION, FULL CONCEALED, DUAL EDGE GUARD - 12 GA., STAINLESS STEEL HINGE

NOTES:

  • 1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE.
  • 2. SPECIFY HANDING WHEN ORDERING.
  • 3. SPECIFY WIRE CONFIGURATION WHEN ORDERING, TEMPLATE REMAINS THE SAME.
    • TW4 EZ4 * TW8 EZ8 * TW12 EZ12 *
    • * SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
  • 4. IF "M" OPTION (MOVEABLE PANEL) IS CHOSEN, TEMPLATE REMAINS THE SAME.
  • 5. 30 AWG WIRES, APPROX. 4" LONG PER SIDE, RATED 2 AMP CONTINUOUS LOW VOLTAGE.
  • 6. THRU WIRE LOCATION DIMENSIONS +/- 1/16".

STANDARD HINGE SIZES & SCREW DETAIL
NOMINAL DOOR HEIGHT 7'0" 8'0" 10'0"
ACTUAL HINGE HEIGHT 83-1/8" 95" 118-3/4"
12-24 x 1/2" PHILLIPS FLAT HEAD, UNDERCUT, MACHINE SCREW, S.S. 42 46 54

118-3/4" 83-1/8" RH/LHR FRAME or RH/LHR FRAME or RH/LHR FRAME or LH/RHR DOOR LH/RHR DOOR RH/LHR DOOR or RH/LHR DOOR or LH/RHR FRAME RH/LHR DOOR or LH/RHR FRAME LH/RHR FRAME 1-1/16' 7/8" 2-9/16" 2-1/2" 2-3/8' 4-1/16 3-7/8" 5-9/16" 5-1/2" 8-1/2" 8-9/16" 5-3/8" 11-1/2" 8-3/8" 11-9/16" 11-3/8" 17-1/2" 17-9/16" 17-3/8" 23-3/8" 23-1/2" 23-9/16" 29-3/8' 29-1/2" 29-9/16" 35-3/8" 35-1/2" 35-9/16" 41-3/8" 40-11/16' 41-1/2" 41-9/16" 47-3/8" 42-7/16" 46-5/8" 53-3/8' 47-1/2 47-9/16" 48-3/8" 58-1/2" 59-3/8" 53-1/2 53-9/16" 60-1/4" 65-3/8" 59-1/2" 71-3/8" 59-9/16" 77-3/8" 65-1/2" 65-9/16" 83-3/8" 71-9/16" 71-1/2" 89-3/8" 74-9/16' 95-3/8" 77-9/16" 77-1/2"-79-1/16" 101-3/8" 80-9/16" 82-1/16" 83-1/8 83-1/2" 107-3/8" 86-1/2 110-3/8" 89-1/2" 91" 113-3/8" 92-1/2 114-7/8" 116-3/8" 117-7/8" 118-3/4" THIS DRAWING IS NOT TO SCALE.

www.abhmfg.com E-mail: abhinfo@abhmfg.com

Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143

630.875.9900; FAX 800.9FAXABH (932.9224)

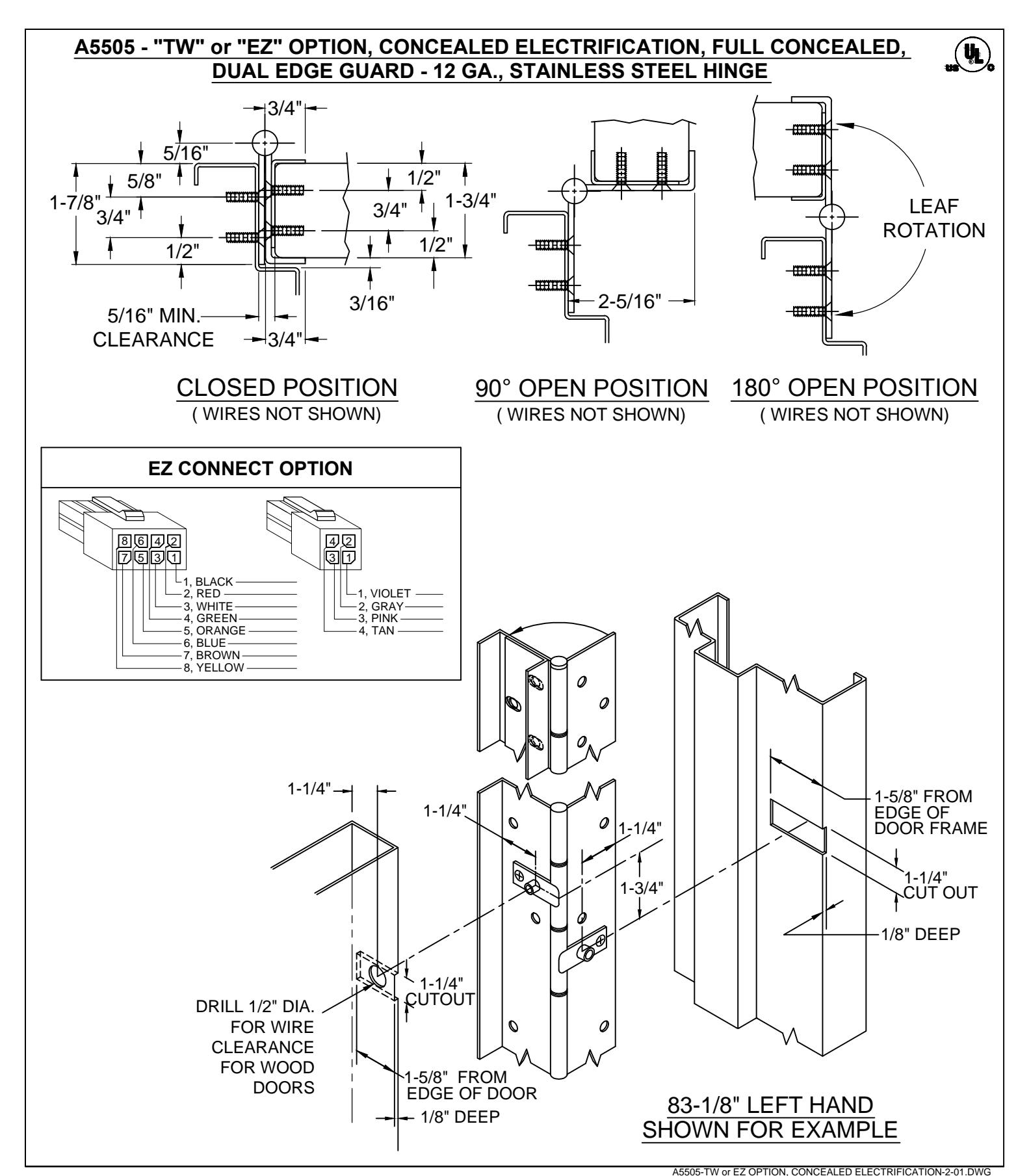

A5505 - "TW" or "EZ" OPTION CONCEALED ELECTRIFICATION

© 2018 ABH Mfg., Inc. printed in USA

PAGE 1 OF 2 REVISED 11-14-16

12 GAUGE

www.abhmfg.com A5505 - "TW" or "EZ" OPTION E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143

630.875.9900; FAX 800.9FAXABH (932.9224)

© 2018 ABH Mfg., Inc. printed in USA

PAGE 2 OF 2 REVISED 11-14-16

12 GAUGE

CONCEALED ELECTRIFICATION
