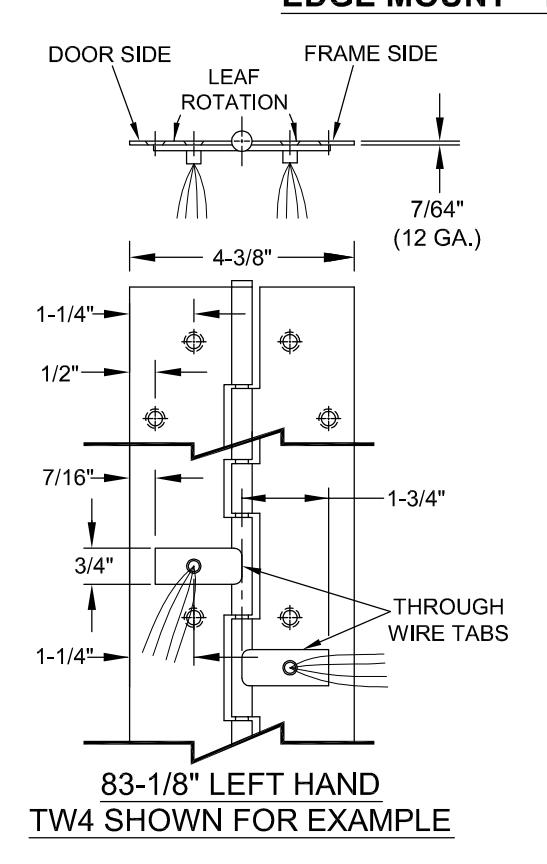

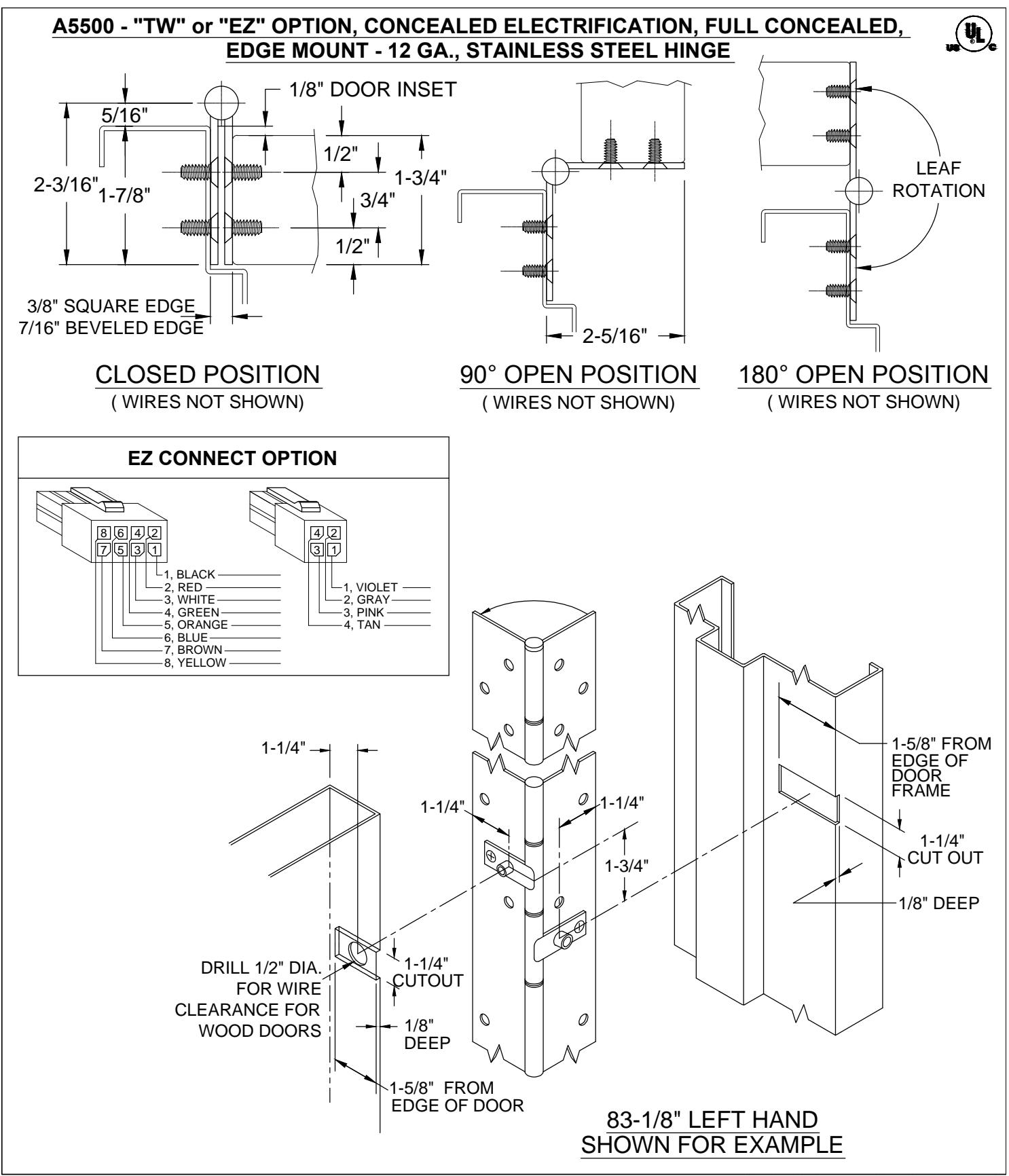

A5500 - "TW" or "EZ" OPTION, CONCEALED ELECTRIFICATION, FULL CONCEALED, EDGE MOUNT - 12 GA., STAINLESS STEEL HINGE

NOTES:

  • 1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE.
  • 2. SPECIFY HANDING WHEN ORDERING.
  • 3. SPECIFY WIRE CONFIGURATION WHEN ORDERING, TEMPLATE REMAINS THE SAME.
    • CT4
  • CT4 x EZ *
  • CT8
  • CT8 x EZ *
  • CT12
  • CT12 x EZ *
  • * SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
  • 4. IF "M" OPTION (MOVEABLE PANEL) IS CHOSEN, TEMPLATE REMAINS THE SAME.
  • 5. 30 AWG WIRES, APPROX. 4" LONG PER SIDE, RATED 2 AMP CONTINUOUS LOW VOLTAGE.
  • 6. THRU WIRE LOCATION DIMENSIONS +/- 1/16".

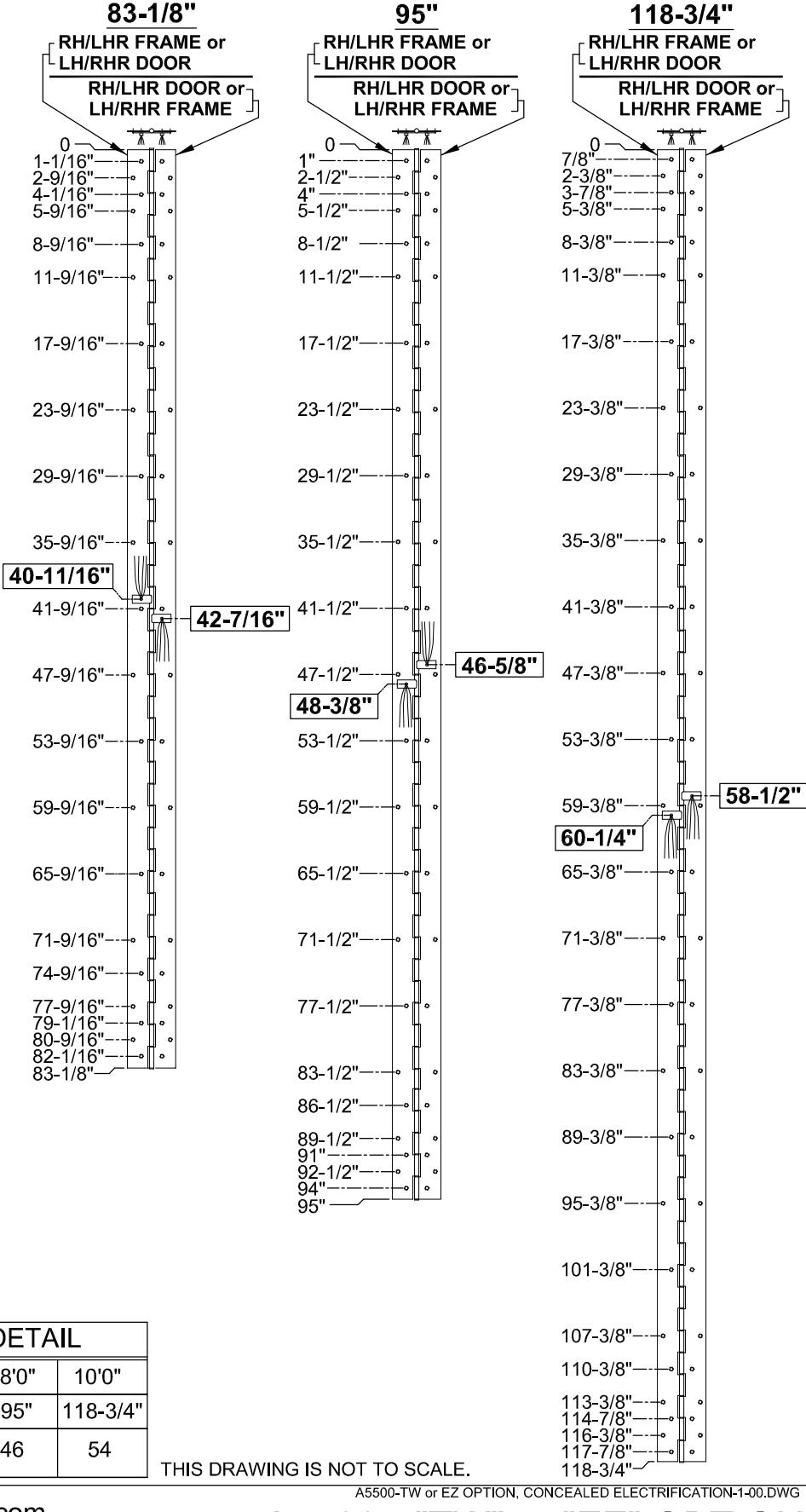

STANDARD HINGE SIZES & SCREW DETAIL
NOMINAL DOOR HEIGHT 7'0" 8'0" 10'0"
ACTUAL HINGE HEIGHT 83-1/8" 95" 118-3/4"
12-24 x 1/2" PHILLIPS FLAT HEAD, UNDERCUT, MACHINE SCREW, S.S. 42 46 54
