A515 CT Concealed Electrical Thru-Wire and Monitor Switch
Open the original PDF document

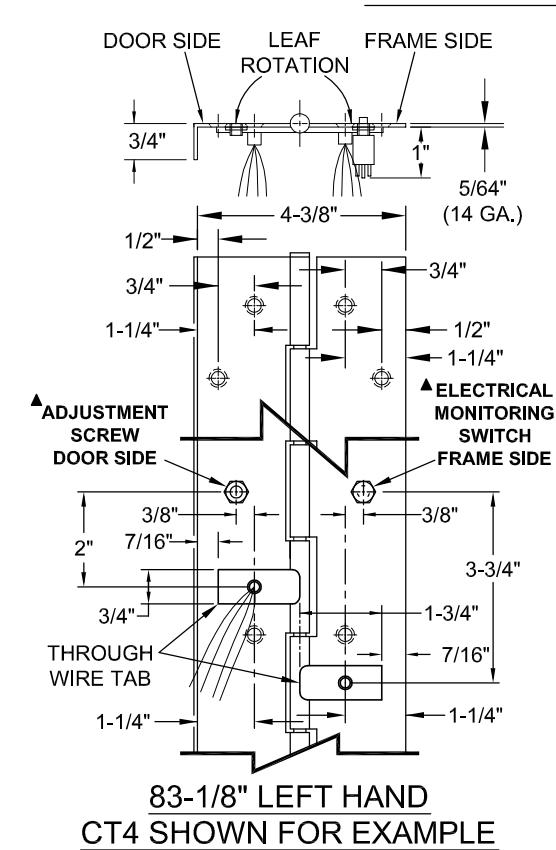

View PDFA515 - "CT" OPTION, THRU WIRE & MONITOR SWITCH, FULL CONCEALED, SINGLE EDGE GUARD, STAINLESS STEEL HINGE
NOTES:
- 1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE.
- 2. SPECIFY HANDING WHEN ORDERING.
-
3. SPECIFY WIRE CONFIGURATION WHEN ORDERING, TEMPLATE REMAINS THE SAME.
- CT4CT8
- CT4 x EZ * CT8 x EZ *
- CT12
- CT12 x EZ *
- * SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
- 4. IF "M" OPTION (MOVEABLE PANEL) IS CHOSEN, TEMPLATE REMAINS THE SAME.
- 5. 30 AWG WIRES, APPROX. 4" LONG PER SIDE, RATED 2 AMP CONTINUOUS LOW VOLTAGE.

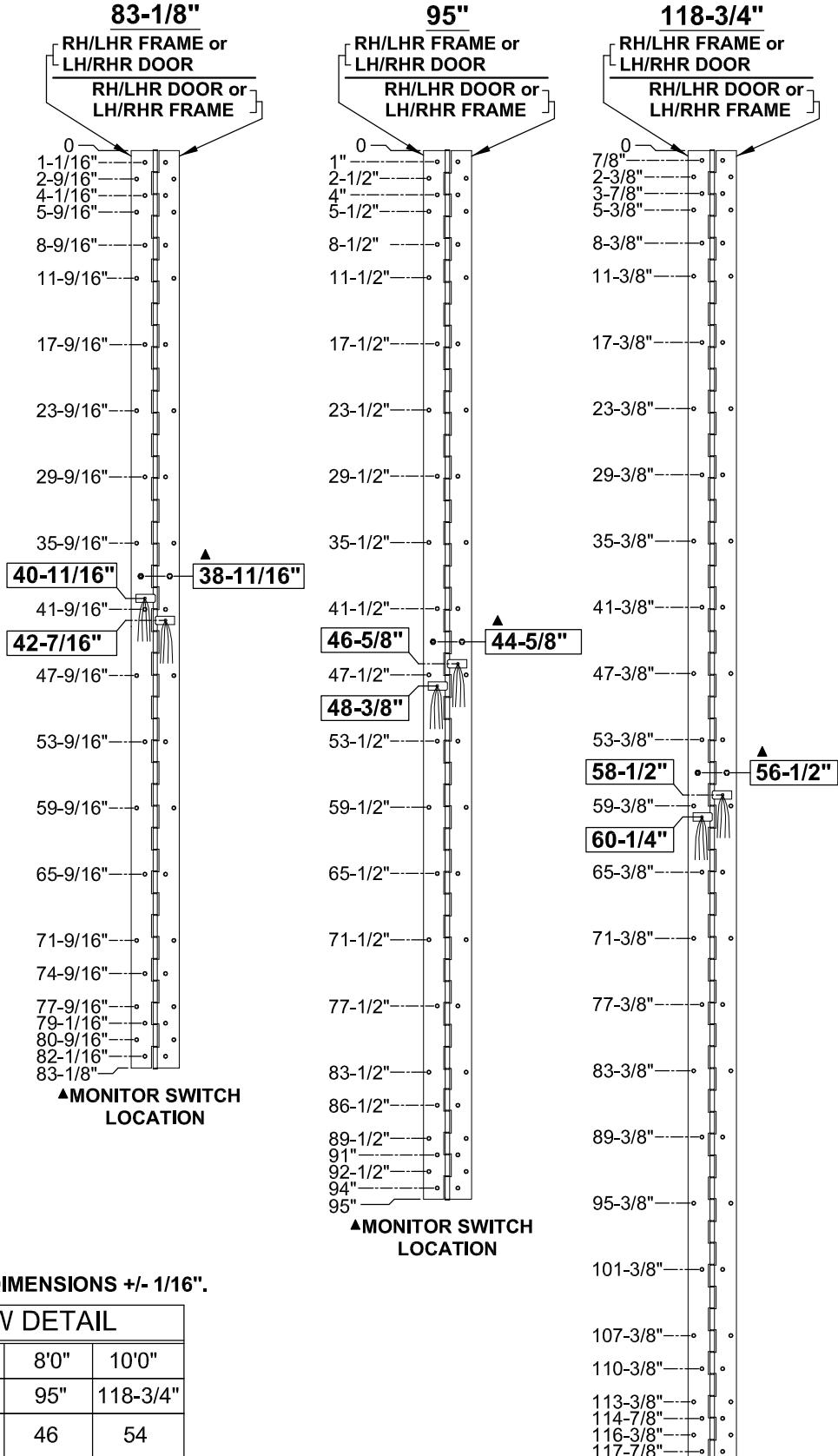

- 6. THRU WIRE & MONITOR SWITCH LOCATION DIMENSIONS +/- 1/16".
| STANDARD HINGE SIZES & SCREW DETAIL | |||
|---|---|---|---|
| NOMINAL DOOR HEIGHT | 7'0" | 8'0" | 10'0" |
| ACTUAL HINGE HEIGHT | 83-1/8" | 95" | 118-3/4" |
|
10-24 x 7/8" PHILLIPS FLAT HEAD, UNDERCUT,
SELF-DRILLING MACHINE SCREW |
42 | 46 | 54 |
|
#10 x 1-1/4" PHILLIPS FLAT HEAD, UNDERCUT,
SHEET METAL SCREW |
42 | 46 | 54 |
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

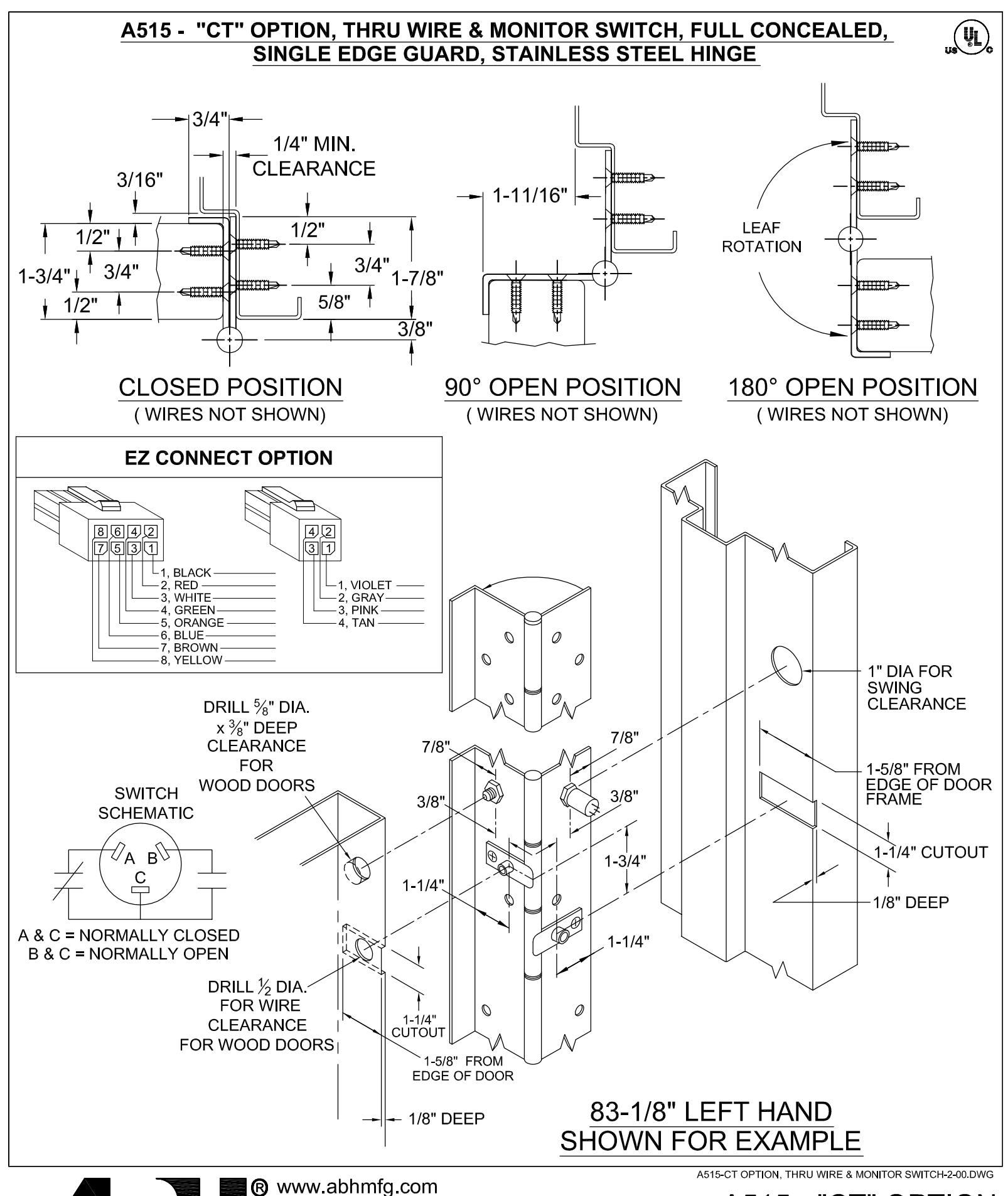

A515 - "CT" OPTION THRU WIRE & MONITOR SWITCH
© 2016 ABH Mfg., Inc. printed in USA
THIS DRAWING IS NOT TO SCALE.
PAGE 1 OF 2 ISSUED 01-12-16
