A508 Double-Acting Stainless Steel Hinge – TW or EZ option template
Open the original PDF document
View PDF

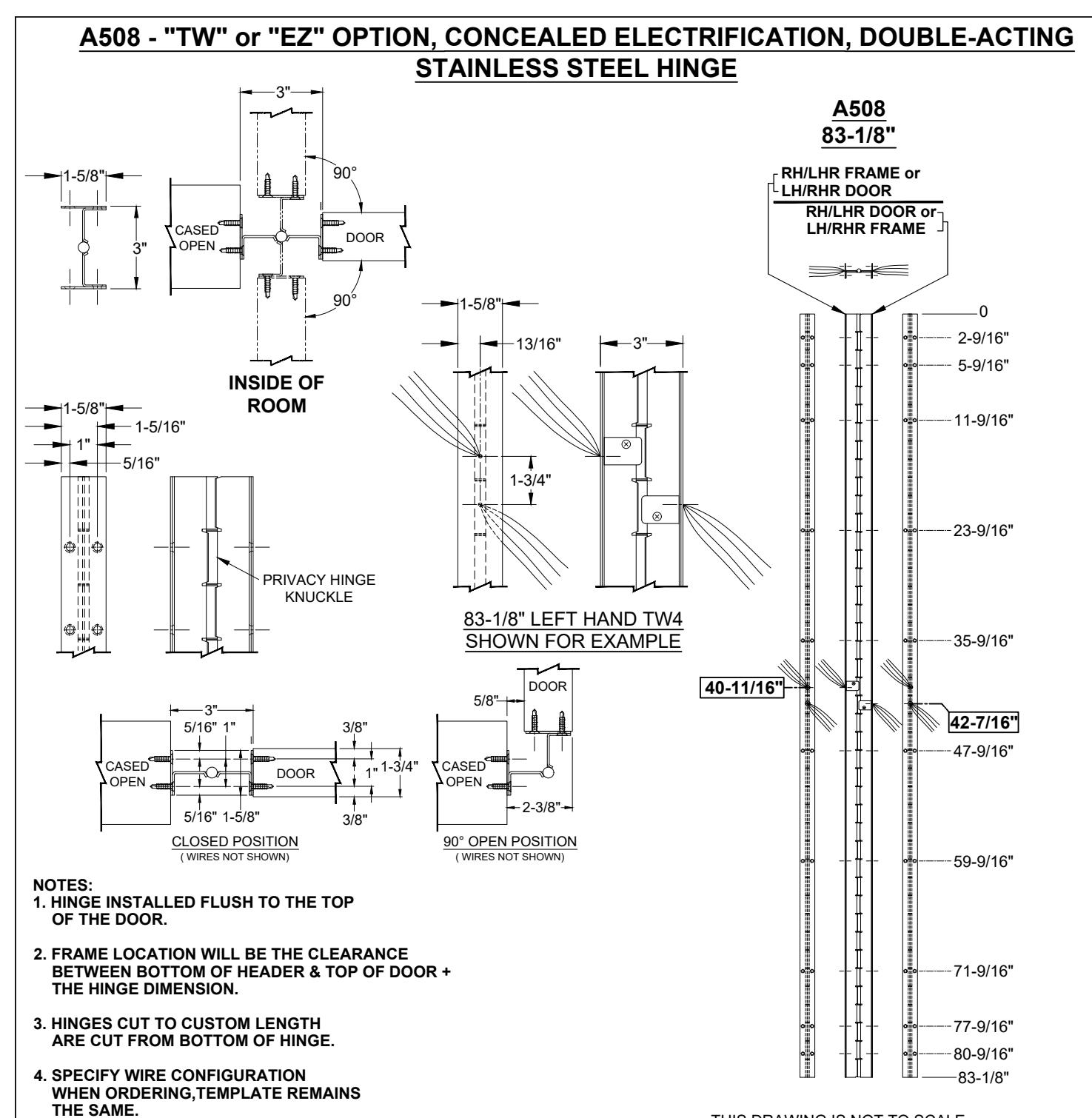

THIS DRAWING IS NOT TO SCALE.
| STANDARD HINGE SIZES & SCREW DETAIL | |
|---|---|
| NOMINAL DOOR HEIGHT | 7'0" |
| ACTUAL HINGE HEIGHT | 83-1/8" |
|
Pin/Torx
©
10-24 x 7/8" PHILLIPS FLAT HEAD, UNDERCUT,
SELF-DRILLING TEK MACHINE SECURITY SCREW |
40 |
|
Pin/Torx
©
#10 x 1-1/4" PHILLIPS FLAT HEAD, UNDERCUT,
SHEET METAL SECURITY SCREW |
40 |

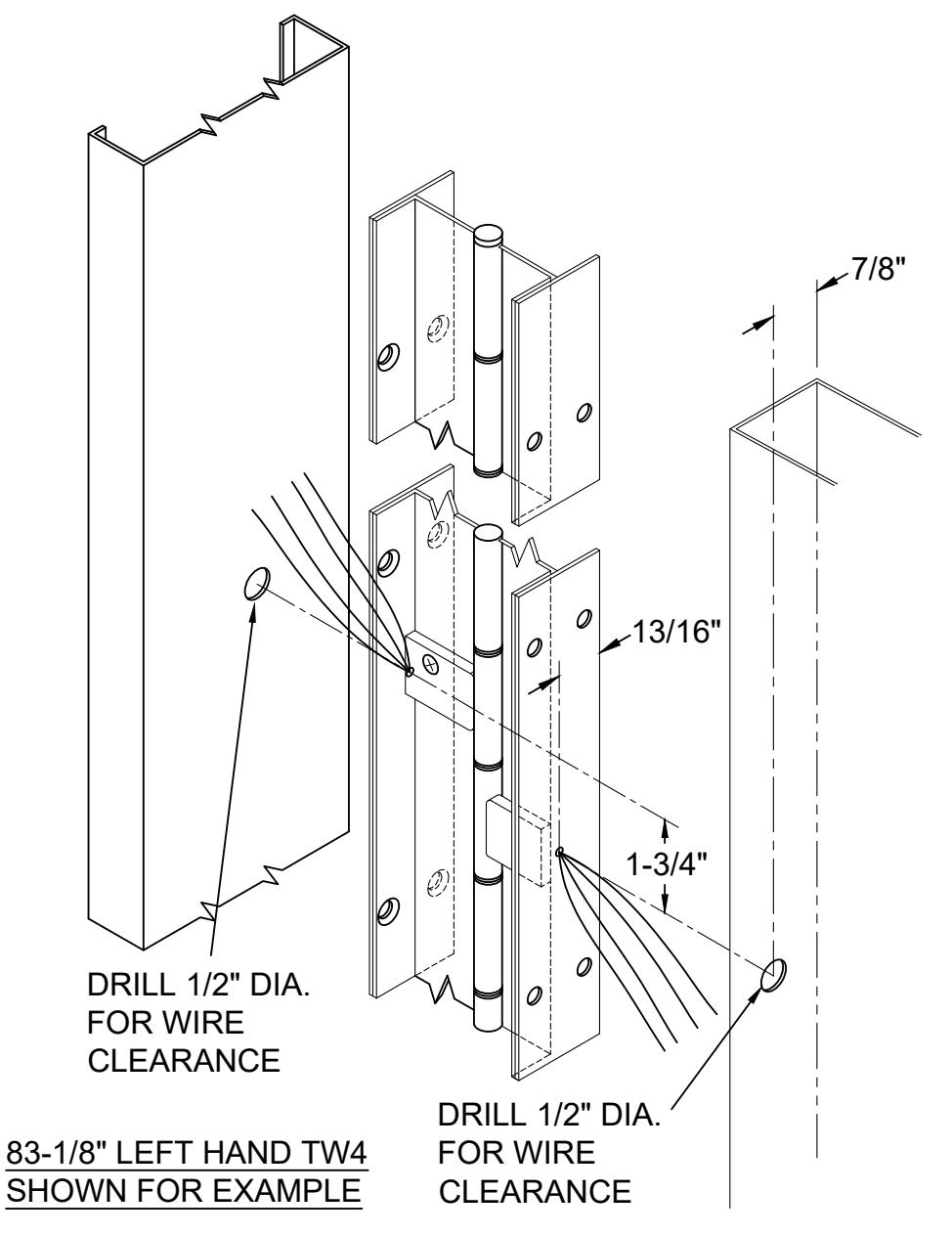

A508-TW or EZ OPTION, CONCEALED ELECTRIFICATION-1-06.DWG
MANUFACTURING INC.
5. 30 AWG WIRES, APPROX. 4" LONG PER SIDE, RATED 2 AMP CONTINUOUS LOW VOLTAGE. 6. THRU WIRE LOCATION DIMENSIONS +/- 1/16".
TW4
TW8
COMPABILITY
TW12
* SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR

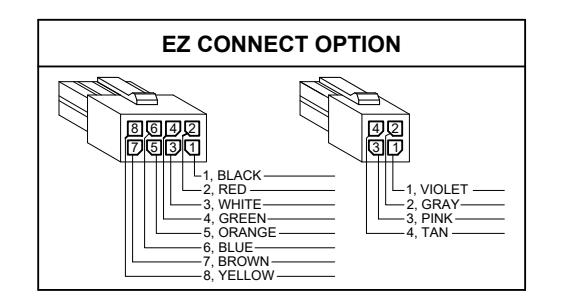

EZ4 *
EZ8 *
EZ12*
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A508 - "TW" or "EZ" OPTION CONCEALED ELECTRIFICATION, DOUBLE-ACTING S.S. HINGE
© 2022 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 ISSUED 01-17-22
A508 - "TW" or "EZ" OPTION, CONCEALED ELECTRIFICATION, DOUBLE-ACTING STAINLESS STEEL HINGE
A508-TW or EZ OPTION, CONCEALED ELECTRIFICATION-2-06.DWC
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A508 - "TW" or "EZ" OPTION CONCEALED ELECTRIFICATION, DOUBLE-ACTING S.S. HINGE
© 2022 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 ISSUED 01-17-22
