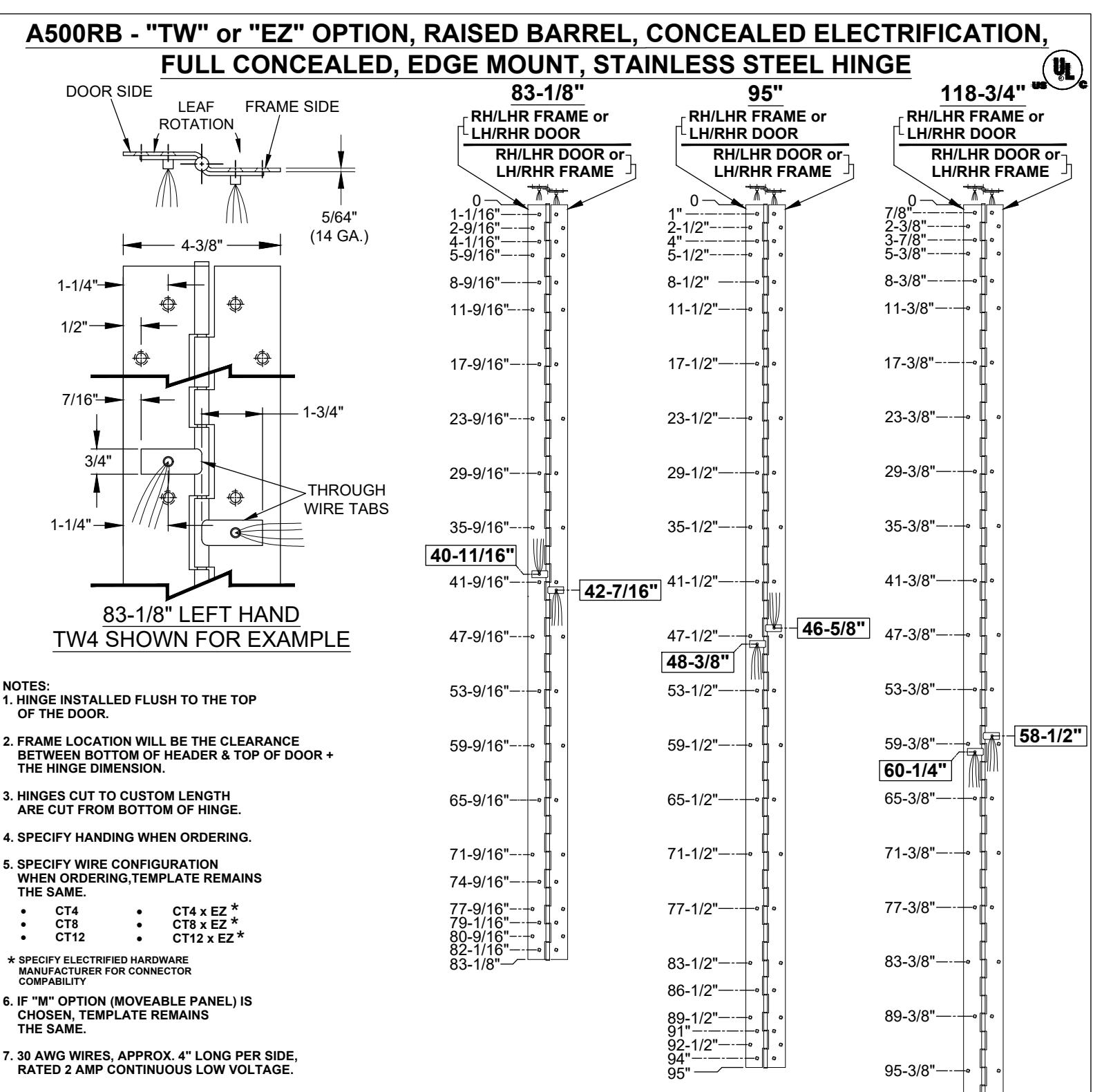

A500RB Thru-Wire Template
Open the original PDF document
View PDF
* SPECIFY ELECTRIFIED HARDWARE
7. 30 AWG WIRES, APPROX. 4" LONG PER SIDE
8. THRU WIRE & MONITOR SWITCH LOCATION DIMENSIONS +/- 1/16".
| STANDARD HINGE SIZES & SCREW DETAIL | |||
|---|---|---|---|
| NOMINAL DOOR HEIGHT | 7'0" | 8'0" | 10'0" |
| ACTUAL HINGE HEIGHT | 83-1/8" | 95" | 118-3/4" |
|
10-24 x 7/8" PHILLIPS FLAT HEAD, UNDERCUT,
SELF-DRILLING MACHINE SCREW |
42 | 46 | 54 |
|
#10 x 1-1/4" PHILLIPS FLAT HEAD, UNDERCUT,
SHEET METAL SCREW |
42 | 46 | 54 |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

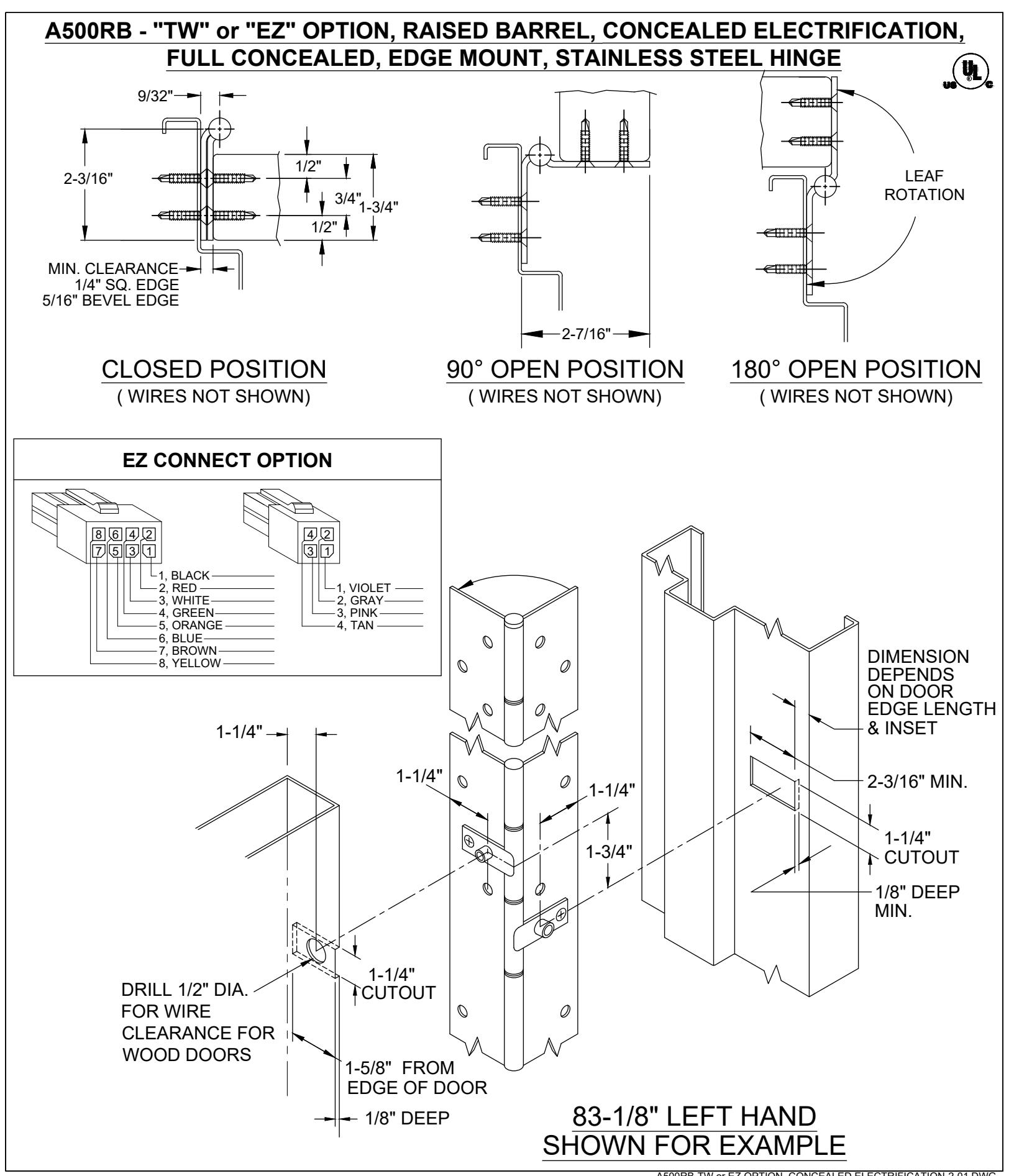

A500RB - "TW" or "EZ" OPTION CONCEALED ELECTRIFICATION
101-3/8"
107-3/8" 110-3/8
114-7/8'
118-3/4
© 2022 ABH Mfg., Inc. printed in USA
THIS DRAWING IS NOT TO SCALE.
PAGE 1 OF 2 ISSUED 01-17-22
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A500RB - "TW" or "EZ" OPTION CONCEALED ELECTRIFICATION
