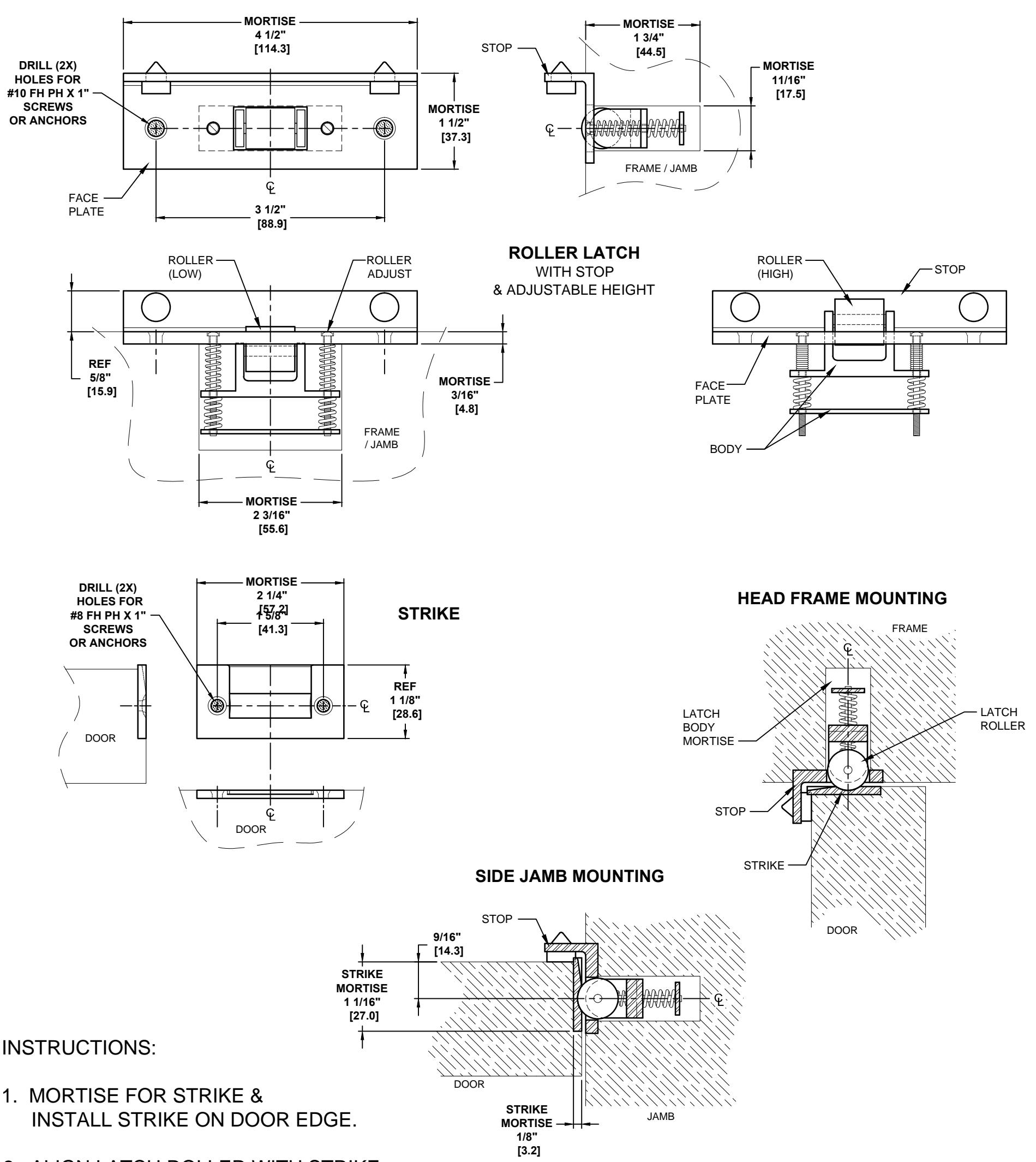

View PDF574 ROLLER LATCH WITH ANGLE STOP
FOR METAL AND WOOD DOORS
TEMPLATE: 939321 REV. 0 04-29-15
NOT TO SCALE
- 2. ALIGN LATCH ROLLER WITH STRIKE. MORTISE FOR BODY OF LATCH.
- 3. PUT LATCH INTO BODY MORTISE TO MARK FOR FACE PLATE MORTISE & CHECK ALIGNMENT WITH STRIKE. MORTISE FOR FACE PLATE & INSTALL LATCH.
- 4. ADJUST HEIGHT OF ROLLER TO FIT STRIKE.
NOTES:
- 1. DIMENSIONS IN INCHES [MM]
- 2. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM
PDQ Manufacturing 2754 Creek Hill Rd. Leola, PA 17540 800-441-9692 Fax: 717-656-6892 www.pdqlocks.com
