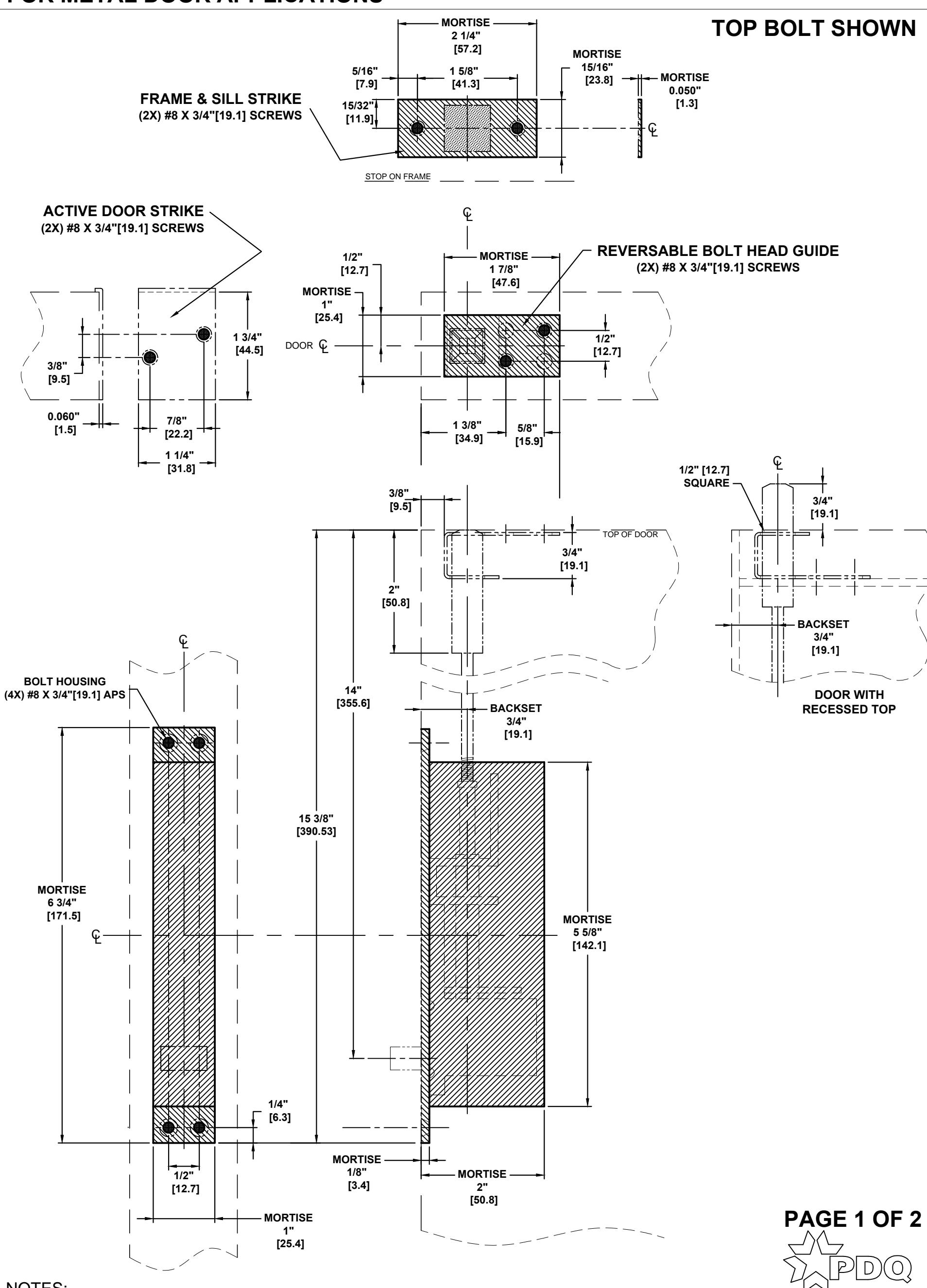

View PDF93103 AUTOMATIC FLUSH BOLT WITH FIRE LATCH BOLT
FOR METAL DOOR APPLICATIONS
TEMPLATE: 939303 REV. 0 08-26-14
NOTES:
INCHES 1. DIMENSIONS IN [MM] ยท
2. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM
Fax: 717-656-6892 www.pdqlocks.com
93103 AUTOMATIC FLUSH BOLT WITH FIRE LATCH BOLT
FOR METAL DOOR APPLICATIONS
TEMPLATE: 939303 REV. 0 08-26-14

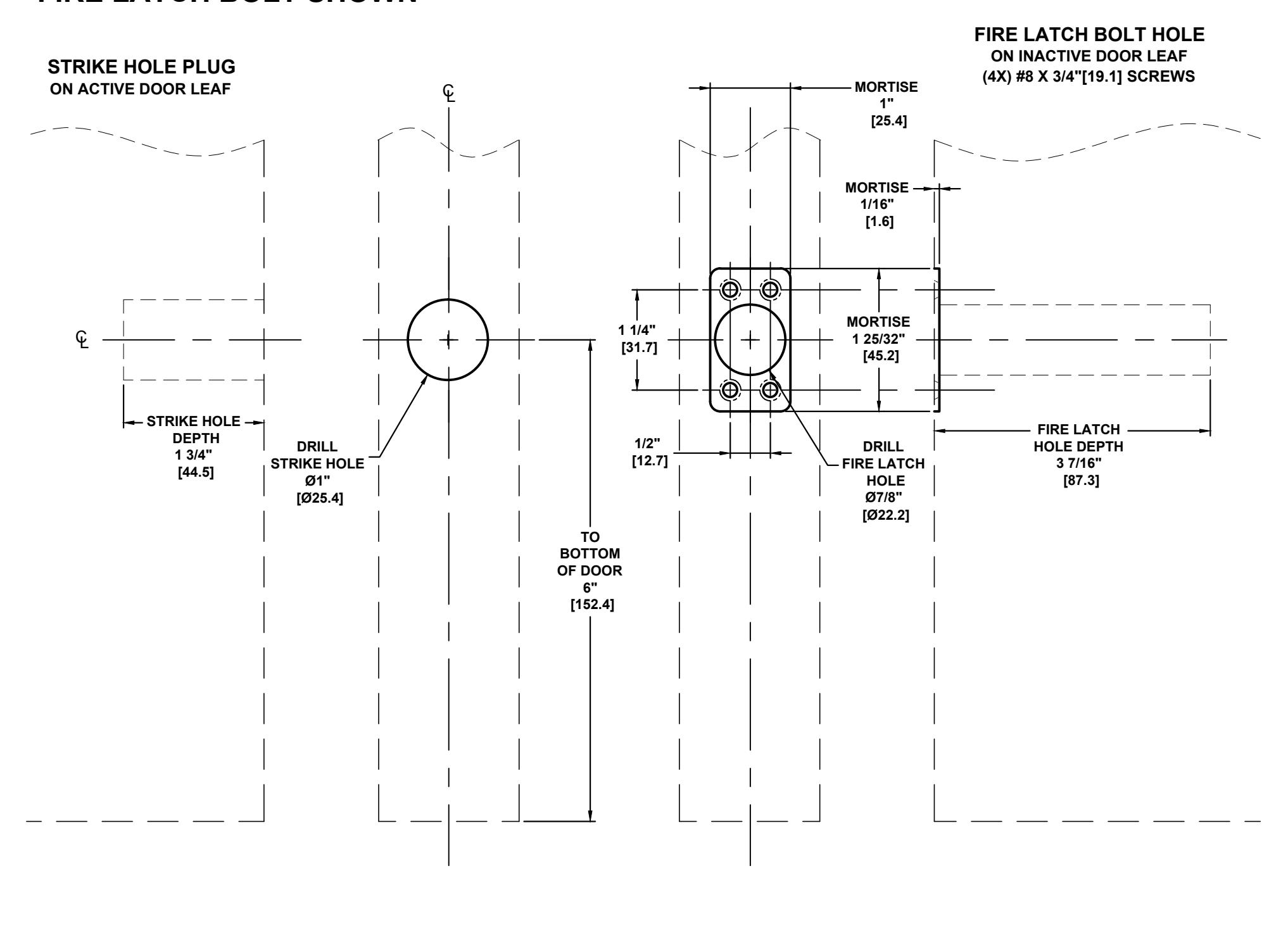

FIRE LATCH BOLT SHOWN

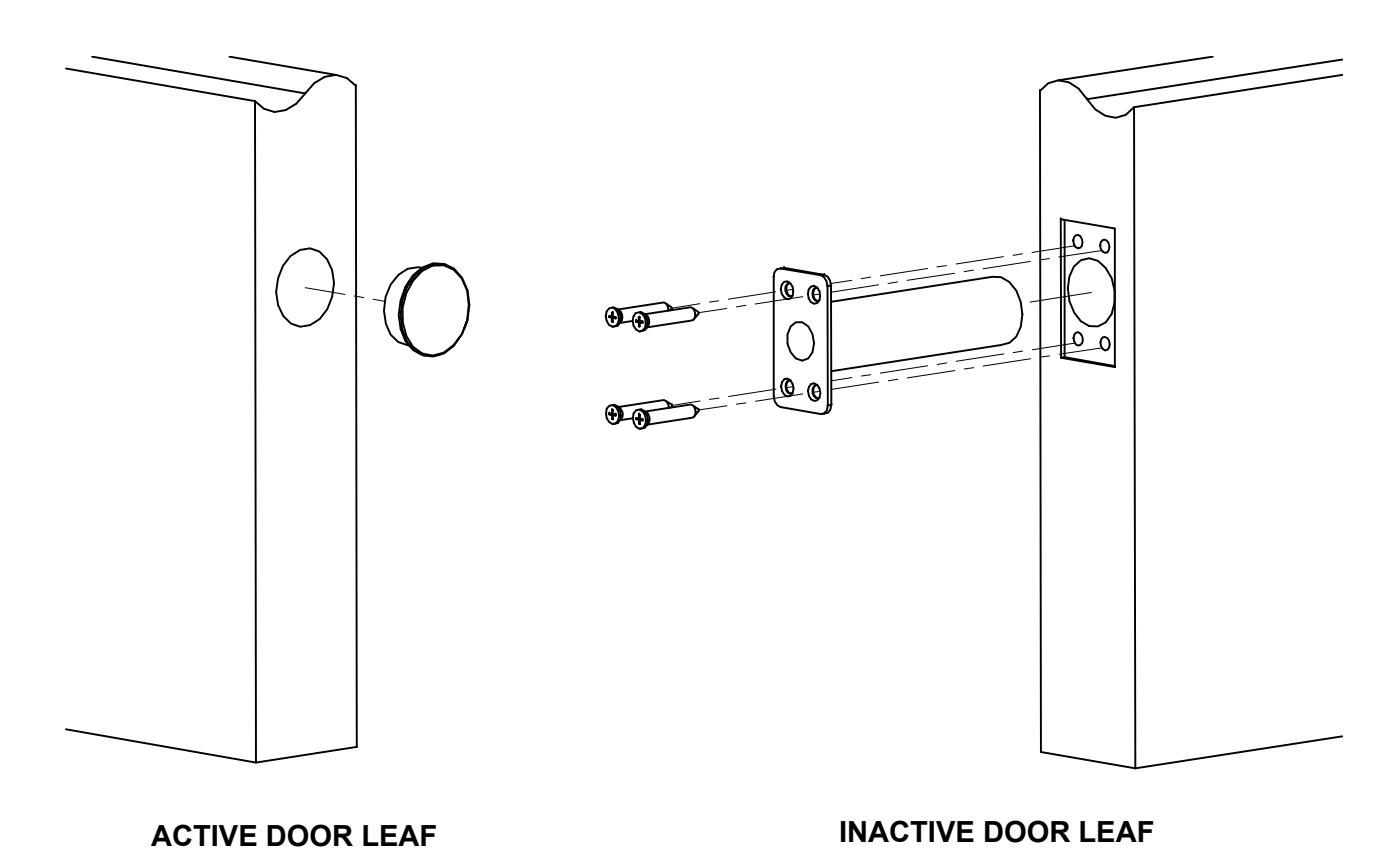

FIRE LATCH BOLT MOUNTING INSTRUCTIONS:
- A. INSERT FIRE LATCH BOLT INTO THE HOLE IN THE INACTIVE DOOR LEAF, THEN SECURE IT BY PROVIDED SCREWS. .
- B. INSERT PLUG INTO THE 1" DIAMETER STRIKE HOLE.
PAGE 2 OF 2
